Rahmenmontierte mobile Industriefilter

am .

Rahmen / Gestellmontierter Industriefilter Typ Siebkorbfilter SKF für Filtration von Diesel, Öl, Kerosin

Rahmen- / Gestellmontierte Industriefilter bieten den Vorteil eines einfachen und schnellen Transportes, Aufbaus und Verlagerung an den jeweiligen Produktionsstandort. Durch einen Montagerahmen mit Hebeösen und Rädern einschließlich Anbauarmaturen kann der Schmutzfänger schnell in eine Gesamtanlage integriert werden.



mobiler Filtrationswagen mit Werkzeugschrank

Siebkorbfilterstation mit Differenzdruckanzeige, Sicherheitsventilen und Kugelhähnen
zum Filtrieren und Entleeren

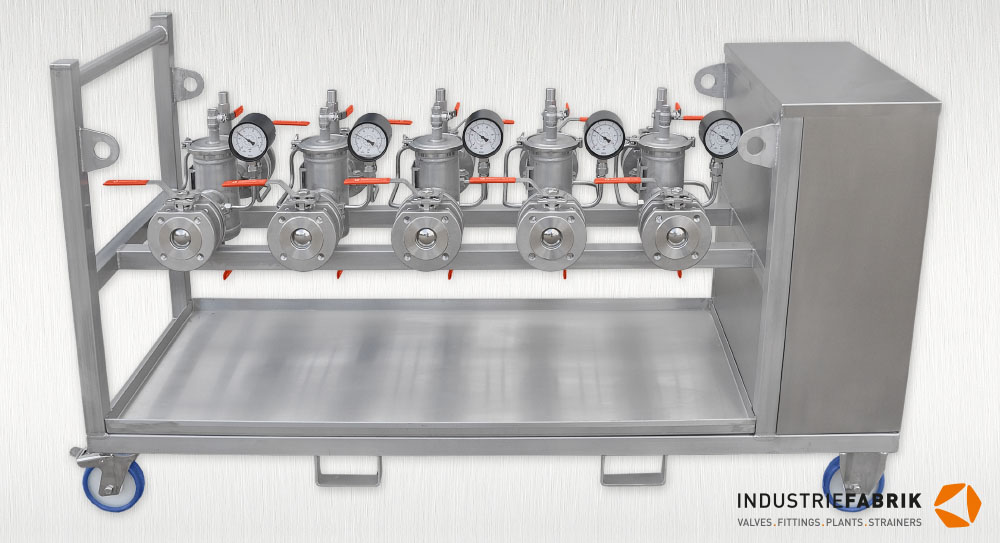

mobile Siebkorbfilterstation - transportabler Schmutzfänger aus Edelstahl mit Werkzeugschrank

Schmutzfänger: 5 × Typ SKF DN50, PN10 Edelstahl 1.4571 mit Deckel-Schnellverschluss
Absperrarmatur: Kompakt-Flanschkugelhahn DN50 PN40 für Filtration; einteiliger Kugelhahn 1/2" für Entleerung / Entlüftung
Entlastungsventil: federbelastet, Eckform Typ 12, IG1/2“
Manometer: Differenzdruckmessgerät mit Rohrfeder, Parallelzapfen
Filtrationsmedium:  Turbinenöl
Ausstattung: Auffangwanne, Werkzeugschrank aus Edelstahl, Hebeösen, Räder

mobile Siebkorbfilter / Transportable Schmutzfänger mit Differenzdruckanzeige und Sicherheitsventilen



Siebkorbfilter Typ SKF mit Flanschanschluss, Differenzdruckmanometer und Absperrarmaturen

Industriefilter DN250 mit Vorfilter und Feinsieb

Nennweite: DN250
Druckstufe: PN16
Gehäuse / Flansch: Stahl P235GH (1.0345, St35.8) / Stahl P250GH (1.0460, C22.8)
Feinsieb: Edelstahl 1.4401, Maschenweite: 300 µm
Stützkorb: Edelstahl 1.4301, Rundlochung
Vorfilter: Hutsieb Typ H, Rundlochung: 5 mm zum Schutz vor groben Bestandteilen
Temperatur: -10 °C ... +50 °C
Dichtung: FPM
Medium: Kerosin / Diesel



gestellmontierter Industriefilter mit TÜV-Abnahme

  • Eigenschaften: Filtration von flüssigen und gasförmigen Medien durch Feinsieb, Schutz vor groben Bestandteilen durch Vorfilter (Polizeifilter) mittels Hutsieb
  • Ausstattung: Deckel-Hebe- und Schwenkvorrichtung; Differenzdruckanzeige; Kugelhähne für Entlüftung / Entleerung, Absperrklappen zur Regulierung des Medienstromes; Montagerahmen mit Hebeösen für einfachen Transport, Aufbau und Verlagerung
  • Fertigung: in-house Konstruktion und Dokumentation, Druck- / Dichtheitsprüfung
  • Herstellung nach Druckgeräterichtlinie DGR 2014/68/EU; Auslegung gemäß AD2000; TÜV-Abnahme nach Modul-G



mobiler Edelstahl-Doppelfilter Typ DF mit Rammschutz

Industriefilter DN150 mit manueller Umschalteinheit, Grob- und Feinfilter umschaltbar über Absperrklappen

rahmenmontierter doppelfilter industriefilter anfahr rammschutz

  • Filtration von flüssigen Medien
  • geschweißte Stahlkonstruktion als Anfahr- / Rammschutz
  • Montagerahmen mit Hebeösen für einfachen Transport, Aufbau und Verlagerung
  • Feinsieb mit Magnetstäbe
  • Auffangwanne aus Edelstahl für auslaufende Leckagen
  • Herstellung nach Druckgeräterichtlinie DGR 2014/68/EU



 Siebkorbfilter / Industriefilter / Basket strainer Download Flyer Rahmenmontierte Industriefilter (PDF, ca. 4 MB)

Produktanfrage



Information Medium

Informationen über Siebkorbfilter / Topfschmutzfänger

Siebkorbfilter Typ SKF sind Schmutzfänger zur Filtration von flüssigen, gasförmigen und viskosen Medien. Sie dienen auch dem Schutz von nachgeschalteten Anlagenteilen wie Armaturen, Pumpen, Speicherbehälter und Rohrleitungen. Durch ihre Bauweise in T-Form können sie direkt in Rohrleitungssysteme integrieren werden. Die geschweißte Rohrkonstruktion lässt sich ideal an kundenspezifische Produktionsbedingungen anpassen.
Eine Deckel-Hebe- / Schwenkvorrichtung erleichtert die Entnahme der Filtereinsätze für Reinigungs- und Wartungsarbeiten.
