Siebdichtung

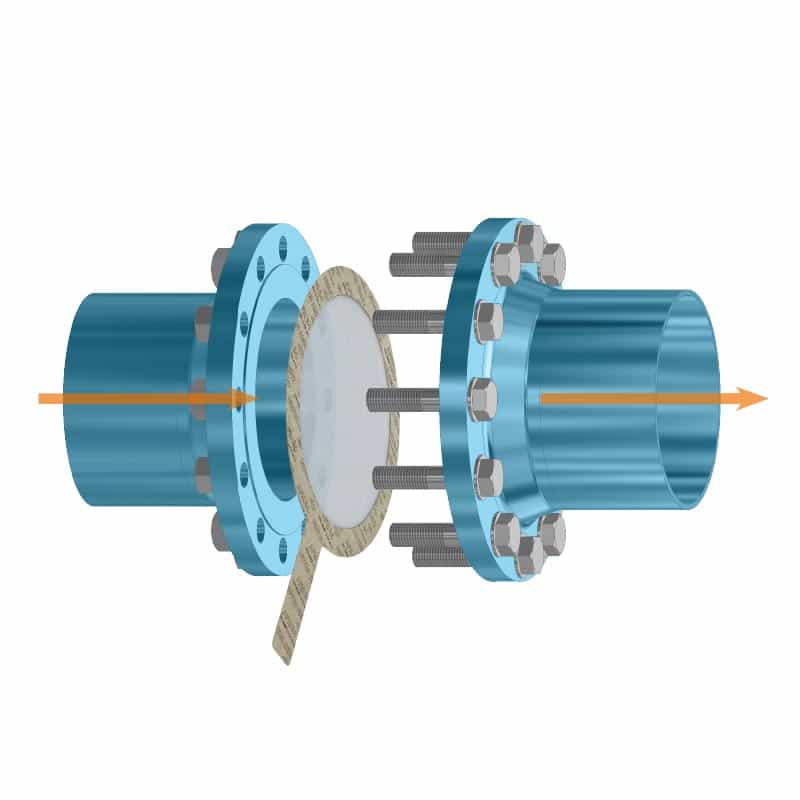

Die Siebdichtung ist eine Flanschdichtung, in die ein Drahtgewebe eingelegt ist. Sie ersetzt die vorhandene Dichtung und filtert nebenbei – eine Dichtung mit Sieb. Die Leitung wird dadurch keinen Millimeter länger.
Das macht sie zur ersten Wahl, wenn kein Bauraum da ist: kein Zwischenstück, keine geänderte Baulänge, keine neuen Schrauben. Der Preis dafür ist die kleine Filterfläche.
Einsatz
Die Siebdichtung ist ein Werkzeug für einen bestimmten Moment: die Inbetriebnahme. Danach kommt sie meist wieder heraus.
Schweißperlen, Zunder und Späne aus der neuen Leitung. Die Dichtung hält sie zurück, bis sauber gespült ist – dann wird sie beim nächsten Öffnen gegen eine normale getauscht.
Wo die Baulänge feststeht, weil Pumpe und Armatur auf den Millimeter sitzen, geht kein Steck- und erst recht kein Hutsieb. Die Dichtung passt immer.
Die Filterfläche entspricht dem Rohrquerschnitt. Bei viel Schmutz setzt sie schnell zu – für Dauerbetrieb ist ein Filter mit Gehäuse die richtige Antwort.
Auch bei Dichtheitsprüfungen wird sie eingesetzt. Sie fängt ab, was sich beim Spülen löst – bevor es in Pumpen oder Messtechnik gerät.
Aufbau

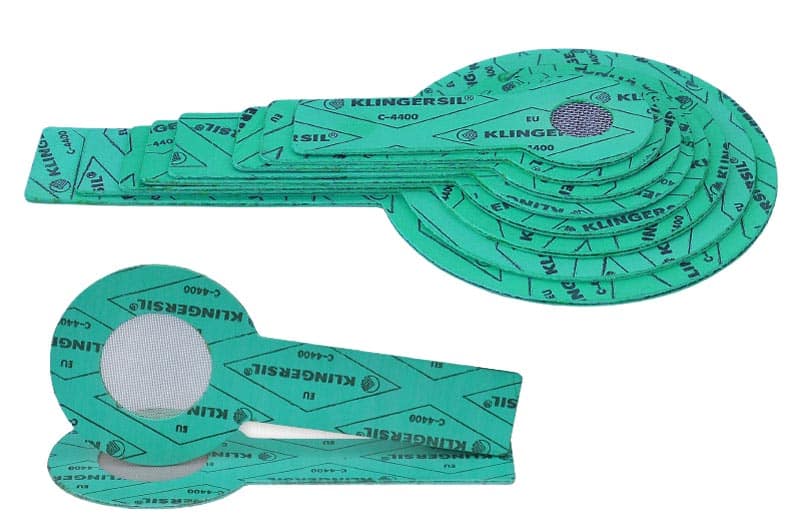

Der Dichtungsring übernimmt die Abdichtung zwischen den Flanschen, das eingelegte Drahtgewebe aus Edelstahl 1.4401 die Filterung. Beides ist fest verbunden – es gibt kein loses Teil, das beim Einbau verrutschen kann.
Die Stärke ergibt sich aus Dichtungsmaterial und Siebgewebe – sie ist deshalb keine feste Größe, sondern folgt der Kombination. Die Baulänge richtet sich nach DIN 2690.
Maße

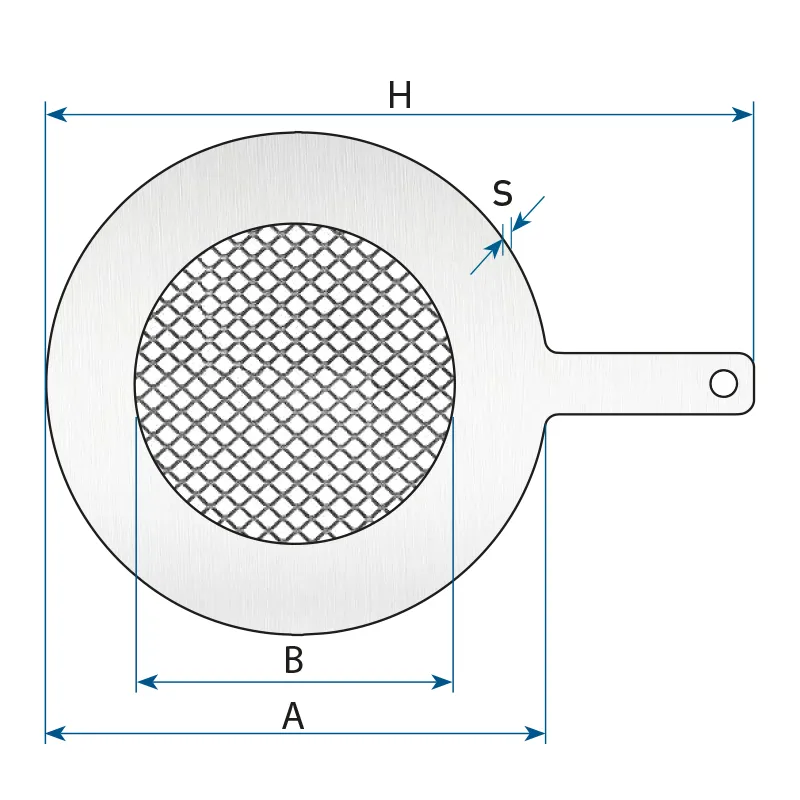

∅ A ist der freie Durchgang, ∅ B der Außendurchmesser des Rings. Alle Maße in Millimetern.
| DN | PN10 ∅A/B | PN16 ∅A/B |
|---|---|---|
| DN10 | 18 / 45 | 18 / 45 |
| DN15 | 22 / 50 | 22 / 50 |
| DN20 | 28 / 60 | 28 / 60 |
| DN25 | 35 / 70 | 35 / 70 |
| DN32 | 43 / 82 | 43 / 82 |
| DN40 | 49 / 92 | 49 / 92 |
| DN50 | 61 / 107 | 61 / 107 |
| DN65 | 77 / 127 | 77 / 127 |
| DN80 | 90 / 142 | 90 / 142 |
| DN100 | 115 / 162 | 115 / 162 |
| DN125 | 141 / 192 | 141 / 192 |
| DN150 | 169 / 218 | 169 / 218 |
| DN200 | 220 / 273 | 220 / 273 |
| DN250 | 274 / 328 | 274 / 330 |
Die Stärke steht nicht in der Tabelle, weil sie von Dichtungsmaterial und Gewebe abhängt. Höhere Druckstufen, größere Nennweiten und andere Normen fertigen wir auf Anfrage – ebenso kundenspezifische Bauformen und Maschenweiten.
Anfrage
Für ein Angebot brauchen wir Nennweite, Druckstufe und Maschenweite. Nennen Sie uns je Position auch Medium und Betriebstemperatur – daran hängt die Wahl des Dichtungswerkstoffs. Weitere Größen ergänzen Sie mit „+ weitere Position“.
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Häufige Fragen
Meist nur für die Anfahrphase – einige Betriebsstunden bis wenige Tage. Sie kann dauerhaft bleiben, hält aber wegen der kleinen Fläche deutlich weniger Schmutz als ein Steck- oder Hutsieb.
Die Siebdichtung braucht keinen zusätzlichen Bauraum, das Stecksieb einige Millimeter. Dafür hat das Stecksieb mehr Fläche und einen stabilen Ring. Wenn die Baulänge feststeht, entscheidet das die Frage.
Das Gewebe wird nach Ihrer Vorgabe eingelegt. Üblich ist eine grobe bis mittlere Maschung für die Anfahrphase; feine Gewebe setzen bei der kleinen Fläche sehr schnell zu.
Die Dichtung ist wie jede Flanschdichtung ein Verschleißteil – nach dem Lösen der Verbindung gehört sie ersetzt. Planen Sie sie als Verbrauchsteil ein, nicht als Bauteil.
Für ein Angebot brauchen wir Nennweite, Druckstufe, das Medium und die gewünschte Maschenweite. Nennen Sie uns auch die Betriebstemperatur – daran hängt die Wahl des Dichtungswerkstoffs.
