Blindscheibe · Vollscheibe

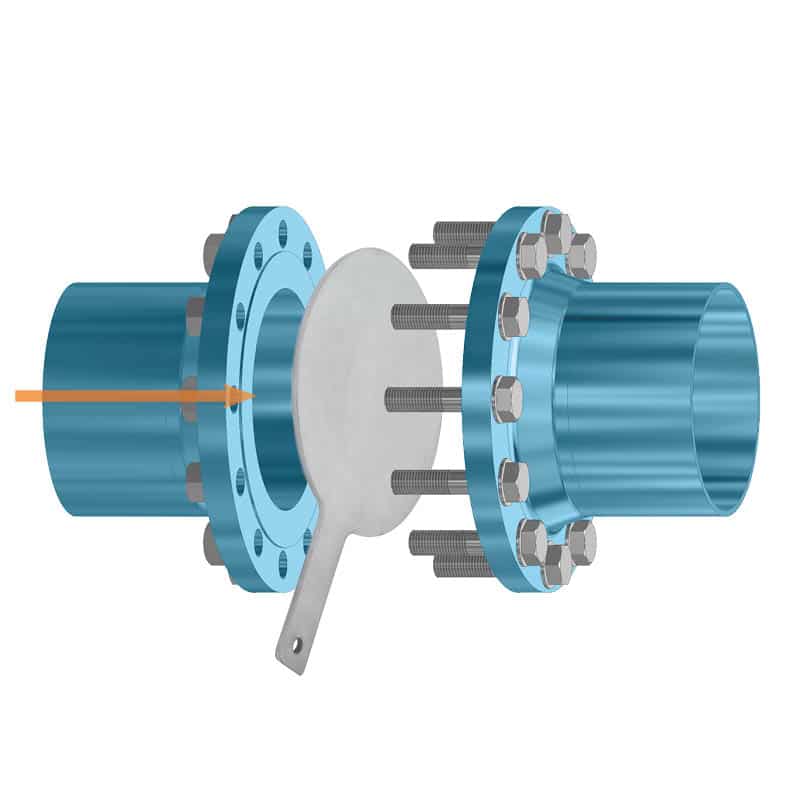

Die Blindscheibe ist eine volle Steckscheibe ohne Durchgang, zwischen zwei Flansche geklemmt. Sie trennt die Rohrleitung mechanisch – und man sieht es ihr an, weil die Fahne zwischen den Flanschen heraussteht.
Genau darin liegt ihr Wert gegenüber einer geschlossenen Armatur: Ein Ventil kann undicht sein oder versehentlich geöffnet werden. Eine Blindscheibe nicht. Anders als ein Blindflansch, der ein Rohrende verschließt, sitzt sie zwischen zwei Flanschen. Blindflansche nach DIN EN 1092-1 liefern wir ebenso, auf Wunsch mit angearbeiteter Nut, Feder oder Bohrung.
Einsatz
Es gibt Situationen, in denen ein geschlossenes Ventil nicht genügt. Dann kommt die Blindscheibe in die Rohrleitung.
Solange jemand an einem Behälter oder Apparat arbeitet, muss die Zuleitung nachweislich getrennt sein. Die sichtbare Fahne ist der Nachweis.
Beim Abdrücken eines Abschnitts wird die Leitung an den Grenzen verblindet – sonst steht der Prüfdruck in Teilen der Anlage, die dafür nicht ausgelegt sind.
Ein außer Betrieb genommener Strang bleibt verblindet, bis er wieder gebraucht wird. Die Scheibe verhindert, dass er versehentlich aufgefahren wird.
Während ein Teil der Anlage schon läuft und am nächsten noch gebaut wird, hält die Blindscheibe beide Zustände sauber auseinander.
Stärke
Eine Blindscheibe hält den vollen Betriebsdruck gegen eine geschlossene Fläche. Was sonst durch das Rohr strömt, drückt hier auf eine Platte – und zwar mit dem Druck mal der ganzen Querschnittsfläche.
Deshalb wächst die Dicke mit Nennweite und Druckstufe erheblich: Bei DN50 sind 10 mm genug, bei DN500 und PN40 werden daraus 50 mm. Wer die Scheibe zu dünn wählt, riskiert, dass sie sich durchbiegt und die Dichtung nicht mehr trägt.
Zur Blindscheibe gehört eine Lochscheibe. Wird die Leitung wieder freigegeben, muss die Flanschverbindung ihr Maß behalten – dafür ist der Ring da. Lochscheibe (Ringscheibe) Typ LS
Werkstoff
Die Blindscheibe hält das Medium mit ihrer ganzen Fläche zurück. Je länger sie in der Leitung bleibt, desto mehr zählt ihre Beständigkeit.
Standard

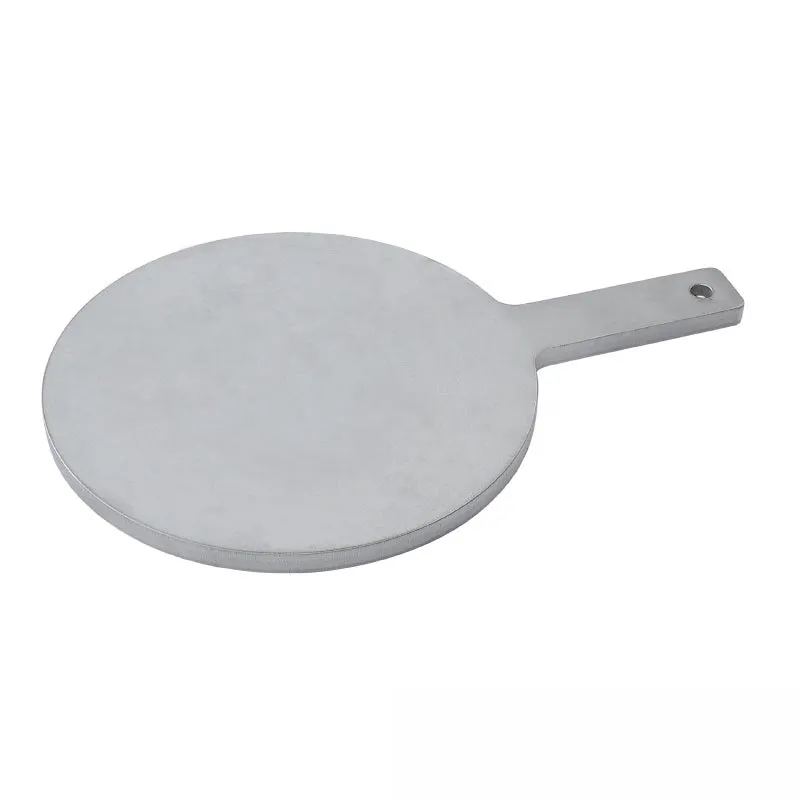

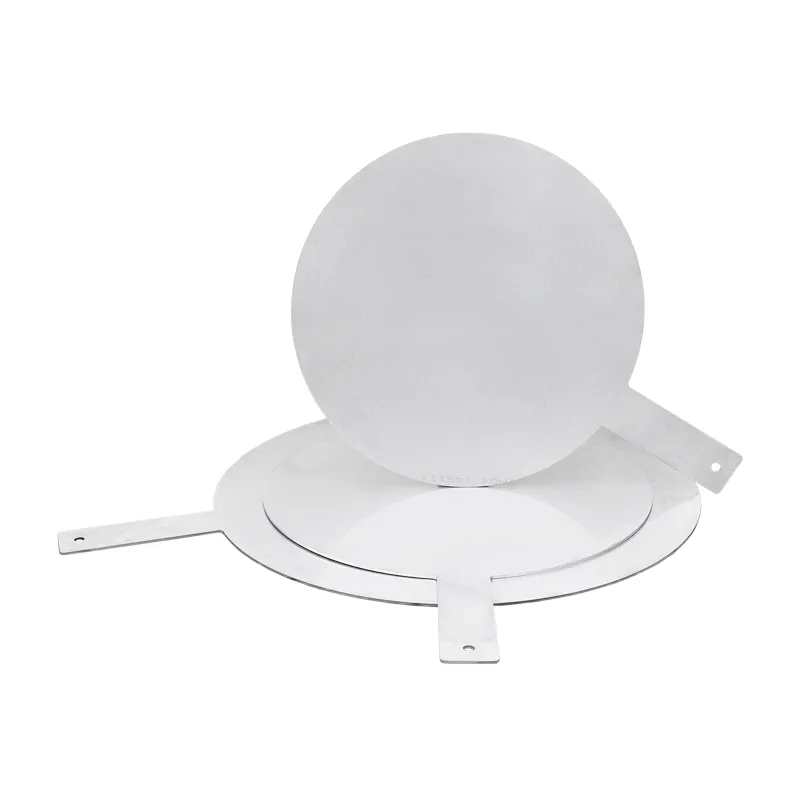

Der nichtrostende Chrom-Nickel-Stahl kommt ohne Beschichtung aus. Er bleibt in Wasser, in vielen wässrigen Lösungen und an feuchter Luft blank. So setzt sich die Scheibe nicht im Flansch fest, und die Fahne bleibt lesbar.
Wirtschaftliche Alternative

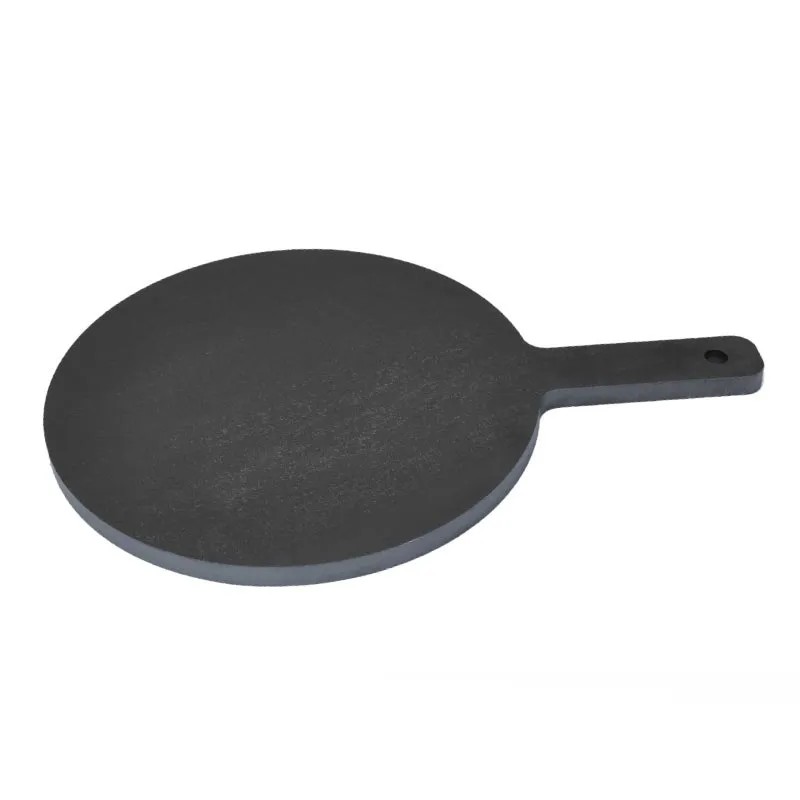

Der warmfeste Druckbehälterstahl P265GH ist für Druck und erhöhte Temperatur ausgelegt. Er passt zu Leitungen aus unlegiertem Stahl, wie sie bei Dampf, Heißwasser, Öl und Gas üblich sind. Kommen Feuchtigkeit und Sauerstoff zusammen, rostet er. In trockenen oder öligen Medien spielt das keine Rolle.
Andere Werkstoffe fertigen wir auf Anfrage, zum Beispiel 1.4571 für chloridhaltige Medien. Nennen Sie uns Medium, Temperatur und den Werkstoff der Flansche. Dann empfehlen wir Ihnen die passende Ausführung.
Ausführung
Entlüftung
Zwischen Blindscheibe und geschlossener Armatur bleibt oft Medium eingeschlossen. Manchmal steht dort auch noch Druck. Ein Entlüfter an der Scheibe lässt beides kontrolliert ab, bevor jemand die Schrauben löst.
Standard

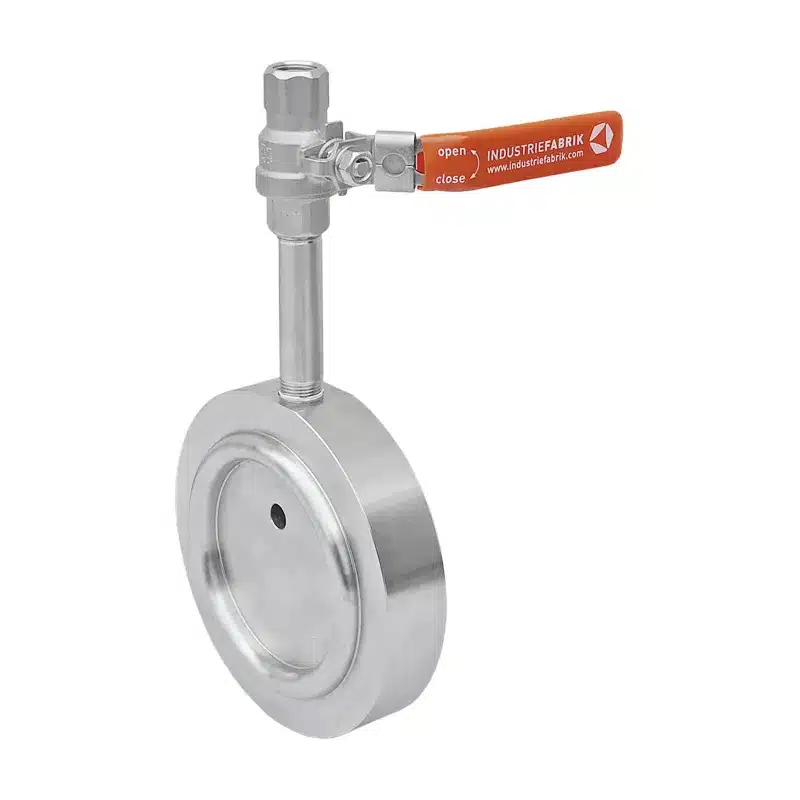

Der Kugelhahn sitzt außen an der Scheibe. Eine Bohrung verbindet ihn mit dem abgesperrten Leitungsteil. Beim Befüllen entweicht darüber die Luft. Vor dem Öffnen lässt sich der Abschnitt entspannen und entleeren.

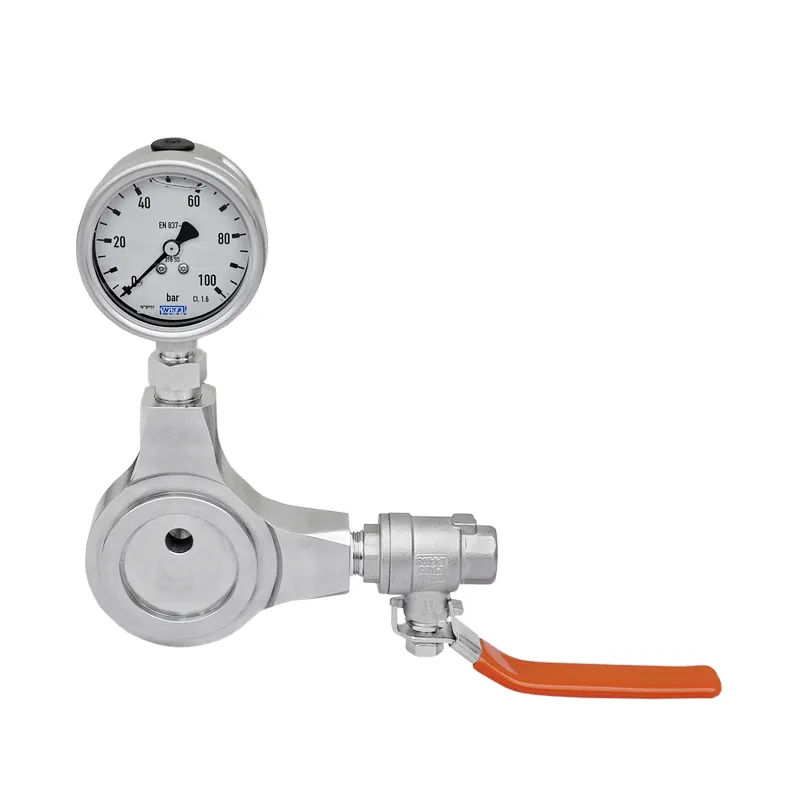

Mit Druckanzeige
Zusätzlich zeigt ein Manometer den Druck hinter der Scheibe an. So sieht das Montageteam vor dem Öffnen, dass der Abschnitt drucklos ist. Bei der Druckprüfung lesen Sie den Prüfdruck direkt an der Trennstelle ab.
Der Kugelhahn ist der Standard, aber nicht die einzige Möglichkeit. Ob Flanschanschluss, Schweißanschluss, Innengewinde oder Außengewinde: Wir setzen an der Blindscheibe die Anschlussart, die zu Ihrer Leitung passt. Das Zubehör liefern wir nach Ihrer Vorgabe mit.
Anschluss, Messbereich und Werkstoff stimmen wir auf Medium und Druckstufe ab. Nennen Sie uns dazu den Prüfdruck. Sagen Sie uns auch, ob die Scheibe dauerhaft in der Leitung bleibt.
Dichtfläche
Eine Steckscheibe muss zur Dichtfläche der Flansche passen, zwischen denen sie sitzt. Im Standard ist sie beidseitig glatt. Für Flansche mit Nut oder Feder nach DIN EN 1092-1 fertigen wir die Gegenform. Trägt der Flansch eine Feder, erhält die Scheibe an dieser Seite eine Nut – und umgekehrt.

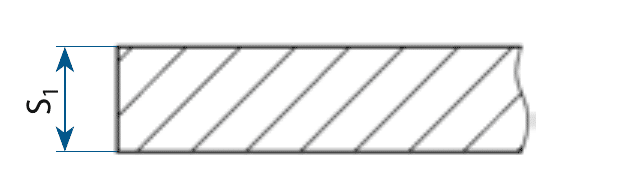

Glatt · Standard
Beidseitig glatt und unbearbeitet, wahlweise mit Dichtleiste Form BB. Passt zu Flanschen mit glatter Dichtfläche oder Dichtleiste.

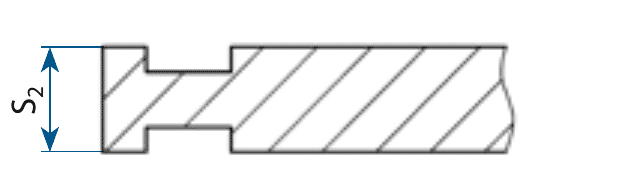

Nut – Nut
Eine Nut auf beiden Seiten. Die Scheibe sitzt zwischen zwei Flanschen mit Feder.

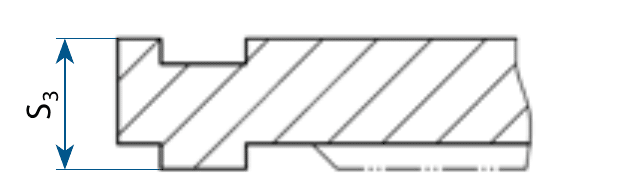

Nut – Feder
Eine Seite mit Nut, die andere mit Feder. Das ist die Form für die übliche Nut-Feder-Verbindung aus einem Feder- und einem Nutflansch.

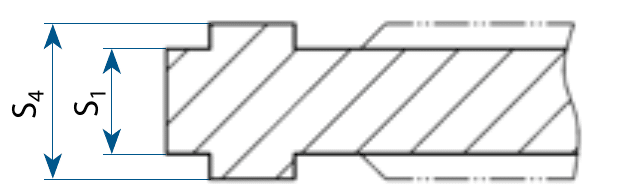

Feder – Feder
Eine Feder auf beiden Seiten. Die Scheibe sitzt zwischen zwei Flanschen mit Nut.
Bei der Blindscheibe trägt die Nut-Feder-Verbindung den vollen Druck auf die geschlossene Fläche. Die Dichtung bleibt auch dann in ihrer Kammer, wenn die Leitung abgedrückt wird.
Die Maßtabelle nennt die Dicke S1 der glatten Ausführung. Mit Nut oder Feder legen wir die Dicke eigens fest und nennen sie Ihnen im Angebot.
Nennen Sie uns die Dichtflächen Ihrer Flansche, zum Beispiel Form C und Form D nach DIN EN 1092-1. Dann liefern wir die passende Gegenform.
Maße

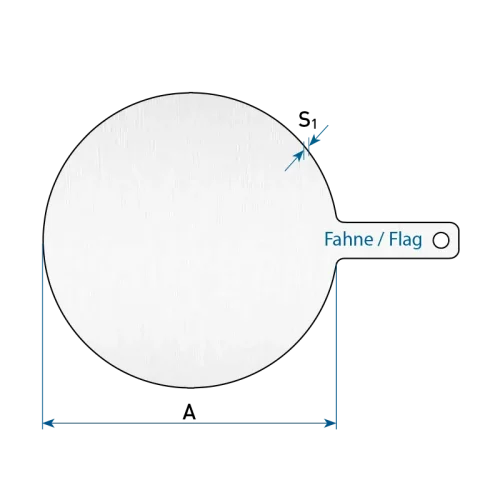

∅ A ist der Außendurchmesser, S die Dicke der Scheibe – beide je Druckstufe. Alle Maße in Millimetern.
| DN | PN6 ∅A/S | PN10 ∅A/S | PN16 ∅A/S | PN25 ∅A/S | PN40 ∅A/S |
|---|---|---|---|---|---|
| DN10 | 39 / 4 | 46 / 6 | 46 / 6 | 46 / 6 | 46 / 6 |
| DN15 | 44 / 4 | 51 / 6 | 51 / 6 | 51 / 6 | 51 / 6 |
| DN20 | 54 / 4 | 61 / 6 | 61 / 6 | 61 / 6 | 61 / 6 |
| DN25 | 64 / 4 | 71 / 6 | 71 / 6 | 71 / 6 | 71 / 6 |
| DN32 | 76 / 4 | 82 / 8 | 82 / 8 | 82 / 8 | 82 / 8 |
| DN40 | 86 / 4 | 92 / 8 | 92 / 8 | 92 / 8 | 92 / 8 |
| DN50 | 96 / 6 | 107 / 10 | 107 / 10 | 107 / 10 | 107 / 10 |
| DN65 | 116 / 6 | 127 / 10 | 127 / 10 | 127 / 10 | 127 / 10 |
| DN80 | 132 / 6 | 142 / 12 | 142 / 12 | 142 / 12 | 142 / 12 |
| DN100 | 152 / 6 | 162 / 10 | 162 / 10 | 168 / 15 | 168 / 15 |
| DN125 | 182 / 8 | 192 / 10 | 192 / 10 | 194 / 15 | 194 / 15 |
| DN150 | 207 / 8 | 218 / 12 | 218 / 12 | 224 / 20 | 224 / 20 |
| DN200 | 262 / 10 | 273 / 12 | 273 / 15 | 284 / 20 | 290 / 25 |
| DN250 | 317 / 12 | 328 / 15 | 329 / 20 | 340 / 25 | 352 / 30 |
| DN300 | 373 / 12 | 378 / 20 | 384 / 20 | 400 / 25 | 417 / 35 |
| DN350 | 423 / 15 | 438 / 20 | 444 / 25 | 457 / 30 | 474 / 35 |
| DN400 | 473 / 20 | 489 / 20 | 495 / 25 | 514 / 30 | 546 / 40 |
| DN450 | 528 / 20 | 539 / 25 | 555 / 30 | 564 / 35 | 571 / 45 |
| DN500 | 578 / 20 | 594 / 25 | 617 / 30 | 624 / 40 | 628 / 50 |
Höhere Druckstufen bis PN160 und größere Nennweiten fertigen wir auf Anfrage, ebenso Dichtleisten der Formen B, C und D.
Anfrage
Für ein Angebot brauchen wir Nennweite, Druckstufe und Werkstoff. Liegt der Prüfdruck über der Nenndruckstufe, nennen Sie ihn bitte mit – davon hängt die Stärke ab. Weitere Größen ergänzen Sie mit „+ weitere Position“.
Im Shop
Für Standardgrößen ist der Shop der kürzere Weg. Sie wählen Nennweite, Druckstufe und Werkstoff und legen die Scheibe direkt in den Warenkorb.
Zur Blindscheibe im Shop →
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Häufige Fragen
Weil ein geschlossenes Ventil nicht beweisbar dicht ist und sich öffnen lässt. Für Arbeiten an einem Anlagenteil verlangen Sicherheitsvorschriften eine mechanische Trennung, die von außen erkennbar ist – das leistet die Blindscheibe mit ihrer Fahne.
Ja, wenn die Leitung im Normalbetrieb offen ist. Beim Ausbau der Blindscheibe fehlt sonst deren Dicke in der Flanschverbindung. Wer beide Zustände häufig braucht, nimmt gleich die Brillensteckscheibe.
Das steht in der Maßtabelle nach DIN 2626 – gestaffelt nach Nennweite und Druckstufe. Bei Prüfdrücken über der Nenndruckstufe legen wir die Dicke nach dem tatsächlichen Druck aus.
Das richtet sich nach dem Medium und danach, ob die Scheibe dauerhaft in der Leitung bleibt. Edelstahl 1.4301 ist der Standard, Stahl 1.0425 die günstigere Wahl bei unkritischen Medien.
Für ein Angebot brauchen wir Nennweite, Druckstufe und Werkstoff. Wenn der Prüfdruck über der Nenndruckstufe liegt, nennen Sie ihn bitte mit – davon hängt die Dicke ab. Standardgrößen finden Sie direkt im Katalog.
