Abwasser bringt alles mit: Feststoffe, Fasern, Fett und Sand, dazu wechselnde Zusammensetzung. Beim Abwasserfilter zählt nicht die feinste Trennung, sondern ein Filter, der viel aufnimmt und sich schnell wieder leeren lässt.
die gröbsten Trennschnitte
Lochblech statt Gewebe
Zugang und Entleerung
Edelstahl oder beschichtet
In Abwasserleitungen ist die Schmutzfracht hoch und schwankt. Ein Filter, der auf die durchschnittliche Belastung ausgelegt ist, steht bei der ersten Spitze zu. Deshalb beginnt die Auslegung mit der Frage nach dem Maximum – und mit der Reinigung, nicht mit der Feinheit.
Die Trennschnitte liegen hier am groben Ende dessen, was wir bauen: Lochblech statt Gewebe, weil sich Fasern, Textilreste und Fett in jeder Masche verhaken. Grobes Lochblech lässt sich abstreifen und ausspülen, ohne Schaden zu nehmen, und behält seine Form auch bei ungleichmäßiger Belastung.
Der dritte Punkt ist der Werkstoff. Abwasser ist selten neutral – je nach Herkunft kommen Chloride, Säuren oder Reinigungsmittel vor. Edelstahl ist deshalb der Regelfall; wo Stahl genügt, wird er grundiert und lackiert, mit einem Aufbau, der zur Umgebung passt.

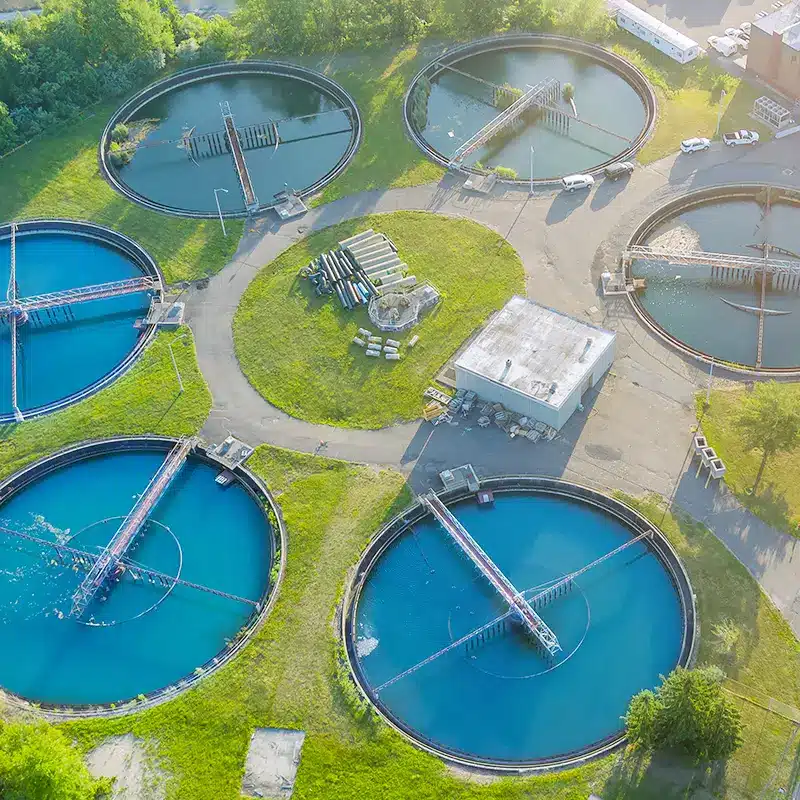

Im Abwasserstrang steht der Filter vor Bauteilen, die auf Grobes empfindlich reagieren.
Fläche und Zugang schlagen hier jede Feinheit.

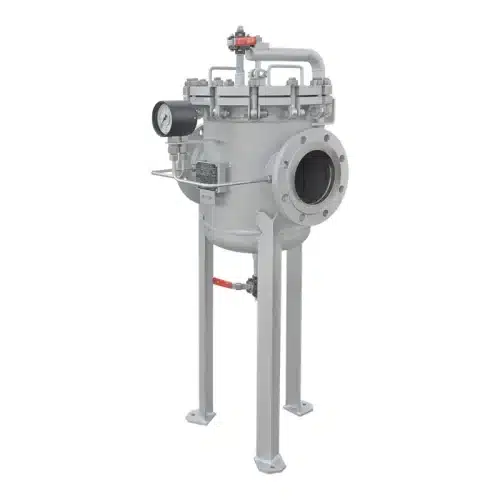

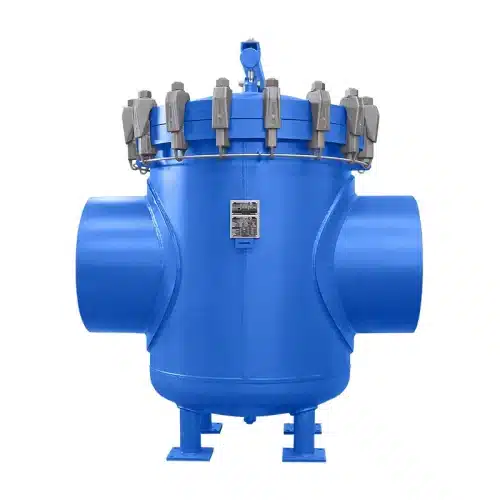

Die Topfform nimmt große Mengen Feststoff auf, bevor der Differenzdruck steigt. Der Siebkorb lässt sich als Ganzes herausnehmen, ausleeren und ausspülen – bei Abwasser der entscheidende Vorteil gegenüber Bauformen mit fest eingebautem Einsatz.

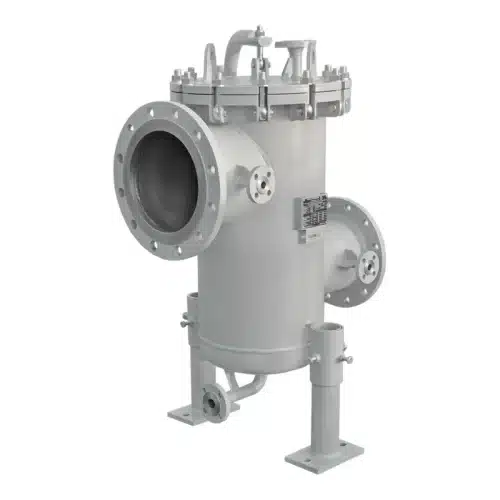

Für kleinere Stränge: Siebeinsatz als grobes Lochblech statt Gewebe, Gehäuse in Edelstahl oder in lackiertem Stahl. Die Auslegung folgt der Schmutzfracht, nicht der Nennweite der Leitung.

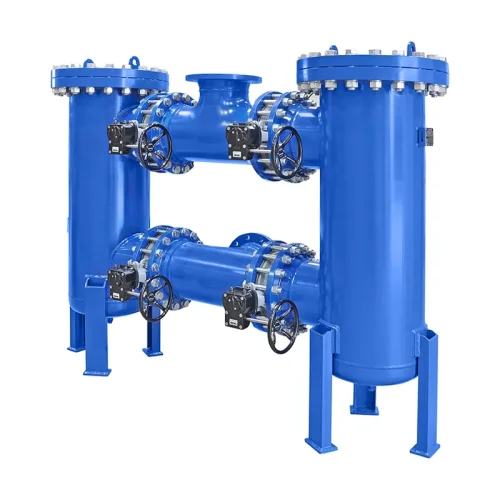

Zwei Kammern mit Umschaltung: Die eine wird ausgeräumt, während die andere arbeitet. Sinnvoll überall dort, wo der Zulauf nicht abgestellt werden kann – in Kläranlagen und in Produktionen mit kontinuierlichem Abfluss.
Gefragt sind ein werkzeugloser Verschluss und ein Deckel, der über Scharnier oder Schwenkarm am Gerät bleibt. Dazu Standfüße für das erhebliche Betriebsgewicht und eine großzügig bemessene Entleerung am tiefsten Punkt. Bei Abwasser ist ein Kugelhahn dort die bessere Wahl als ein Stopfen.
Rahmen für die Auslegung im Abwasserbereich.
| Merkmal oder Beispiel | Wert | Hinweis |
|---|---|---|
Auslegung | ||
| Erste Größe | Spitzenfracht | nicht der Durchschnittswert |
| Siebeinsatz | Lochblech, grob | Gewebe verhakt sich mit Fasern |
| Siebfläche | großzügig | verlängert das Reinigungsintervall |
| Differenzdruck | max. 2 bar | im Betrieb empfohlen höchstens 0,5 bar |
Werkstoff und Oberfläche | ||
| Regelfall | Edelstahl 1.4571 | gebeizt und passiviert |
| Bei Chloriden | Duplex | höhere Beständigkeit |
| Stahlausführung | grundiert und lackiert | Aufbau nach Korrosionsklasse |
| Dichtung | EPDM · Graphit | nach Medium und Temperatur |
Handhabung | ||
| Verschluss | Klappaugenschrauben | werkzeuglos zu öffnen |
| Deckel | Scharnier oder Schwenkarm | bleibt am Filter |
| Entleerung | Kugelhahn statt Stopfen | am tiefsten Punkt |
| Standfüße | in der Regel erforderlich | hohes Betriebsgewicht |
Abwasser kommt nicht gleichmäßig. Eine Reinigungscharge aus der Produktion, ein Starkregen, das Leeren eines Beckens – solche Ereignisse bringen in einer Stunde mehr Fracht als die Tage davor zusammen. Ein Filter, der auf den Durchschnitt ausgelegt ist, steht dann zu und der Ablauf staut sich zurück. Die Auslegung beginnt deshalb bei der erwartbaren Spitze und bei der Frage, wie schnell sich der Filter danach wieder leeren lässt. Beides zusammen ergibt die Baugröße – und damit einen Filter, der auch am ungünstigsten Tag arbeitet.
Die gröbsten Trennschnitte unseres Programms – in aller Regel Lochblech statt Gewebe. Wie grob genau, ergibt sich aus dem Bauteil dahinter: eine Tauchpumpe verträgt anderes als eine Dosierstelle. Nennen Sie uns das Schutzobjekt.
Weil sich Fasern, Textilreste und Fett darin verhaken und sich kaum entfernen lassen. Grobes Lochblech lässt sich abstreifen und ausspülen. Wo zusätzlich feiner getrennt werden muss, kombinieren wir Lochblech als Stützkorb mit einem Feinsieb.
Im Regelfall Edelstahl 1.4571, gebeizt und passiviert – Abwasser ist selten neutral. Bei hohen Chloridgehalten kommt Duplex in Frage. Lackierter Stahl ist möglich, wo die Zusammensetzung bekannt und unkritisch ist; den Beschichtungsaufbau wählen wir dann nach der Korrosionsklasse der Umgebung.
Der Siebkorb wird als Ganzes herausgenommen, ausgeleert und ausgespült. Damit das zügig geht, gehören ein werkzeugloser Verschluss und ein Deckel dazu, der am Filter bleibt. Bei großen Geräten kommt eine Hebe- und Schwenkvorrichtung hinzu.
Dann wird es ein Doppelfilter. Zwei Kammern, eine im Betrieb, eine in Reserve: umschalten, ausräumen, zurückschalten – der Ablauf läuft durchgehend weiter.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – mit Auslegungsdaten, Werkstoffen, Maschenweite und Anbauteilen. Erst nach Ihrer Bestätigung geht der Auftrag in die Fertigung.
Nennen Sie uns Herkunft und Zusammensetzung des Abwassers, den Volumenstrom, die erwartete Spitzenfracht und das zu schützende Bauteil.
