Oberfläche
Ein Stahlgehäuse verlässt unser Werk grundiert und lackiert, ein Edelstahlgehäuse gebeizt und passiviert. Was darüber hinausgeht – Farbton, Schichtdicke, Korrosionsklasse – richtet sich danach, wo der Filter steht: in der Halle, im Freien oder in salzhaltiger Luft.
RAL 5010 blau
gebeizt und passiviert
120 bis 320 µm
bis C5-M
Fast jede Anfrage nennt einen RAL-Ton. Kaum eine nennt, wie lange der Schutz halten soll und in welcher Umgebung. Genau davon hängt der Aufbau ab. Ein blauer Filter mit 120 µm Gesamtschichtdicke und ein blauer Filter mit 300 µm sehen gleich aus. Im Freien an der Küste hält der eine ein paar Jahre, der andere die geplante Standzeit.
Die Norm DIN EN ISO 12944 ordnet Umgebungen in Korrosivitätsklassen ein: C4 für Industrieatmosphäre, C5-I für hohe Belastung im Innenbereich, C5-M für Küsten- und Meeresluft. Aus der Klasse und der gewünschten Schutzdauer ergeben sich Oberflächenvorbereitung, Grundierung und Deckschicht. Der Farbton kommt danach und ist frei wählbar.
Welche Behandlung in Frage kommt, entscheidet zuerst der Gehäusewerkstoff.

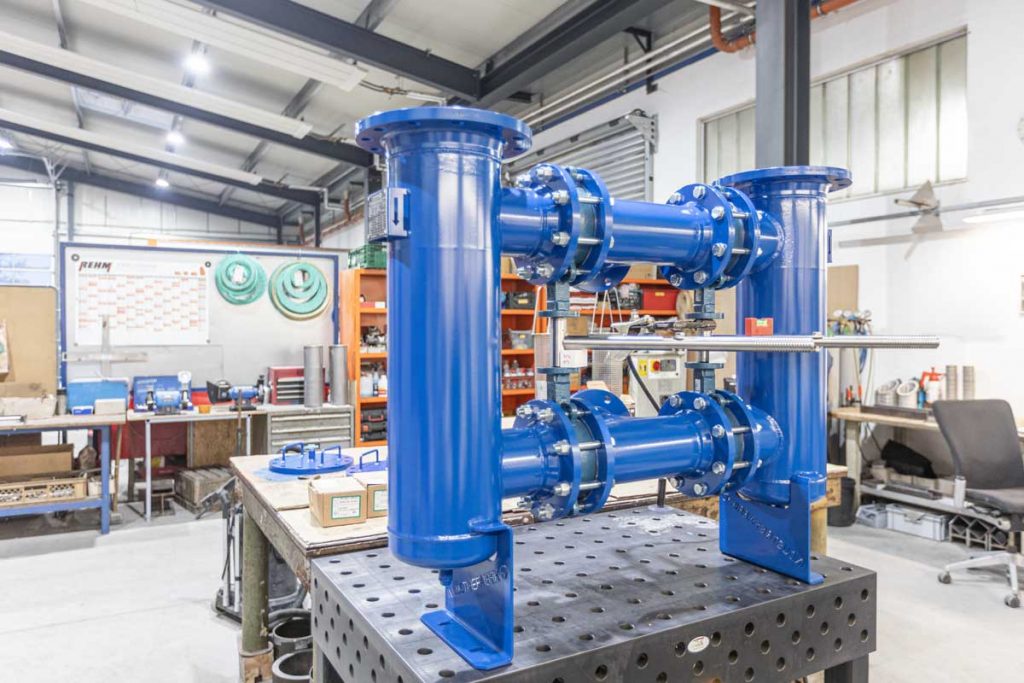

Das Stahlgehäuse wird grundiert und lackiert – im Standard in RAL 5010 blau. Ebenso gängig ist RAL 7035 Lichtgrau. Weitere Töne nach Industriestandard RAL sind möglich.

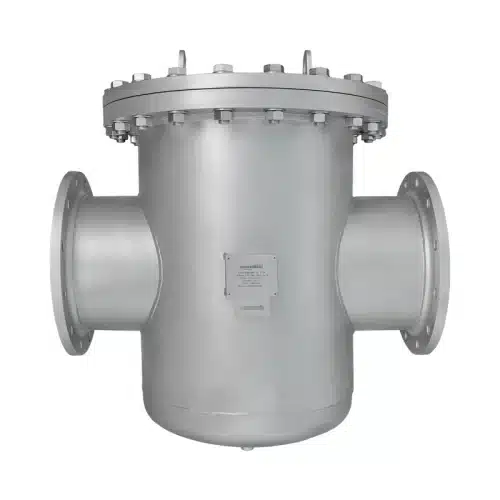

Edelstahl wird nicht lackiert, sondern gebeizt und passiviert. Das Beizen entfernt Anlauffarben und Zunder von den Schweißnähten, das Passivieren baut die schützende Chromoxidschicht wieder auf. Bei Topfschmutzfängern und allen Edelstahlausführungen ist das die Standardbehandlung.

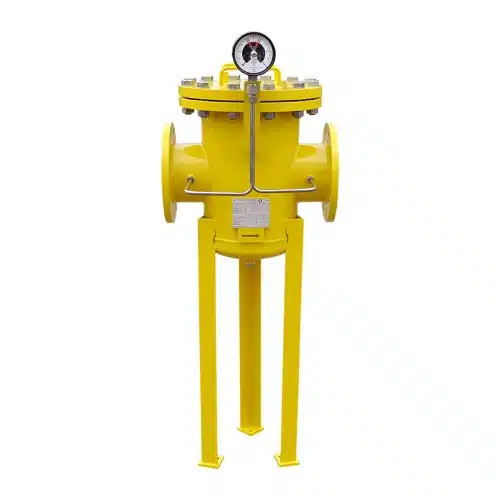

Sonderfarbtöne nach Ihrem Corporate Design setzen wir über unsere externe Lackiererei um. Nennen Sie uns den Farbton, wir klären die Machbarkeit vor der Bestellung.
Vorbereitung durch Strahlen Sa 2,5 nach DIN EN ISO 12944-4, darauf eine Grundierung und eine Deckbeschichtung. Gängige Aufbauten reichen von 120 µm (40 µm Grund plus 80 µm Deck) über 200 und 240 µm bis 300 µm für C5-I und 320 µm für C5-M. Die Schichtdicke wird gemessen und im Protokoll ausgewiesen.

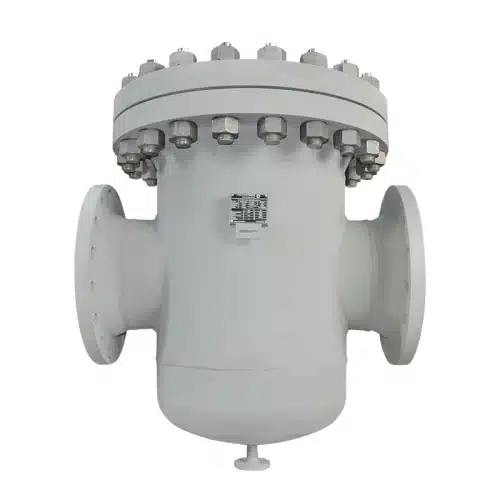

Wo normale Lacke an der Temperatur scheitern, kommt eine Hitzeschutzlackierung auf das Gehäuse. Sie wird über unsere Lackiererei umgesetzt und auf Ihre Betriebstemperatur abgestimmt – nennen Sie uns dazu die Dauertemperatur und, falls bekannt, die Spitzentemperatur. Bei beheizten Filtern lässt sie sich mit einer Isolierung kombinieren.

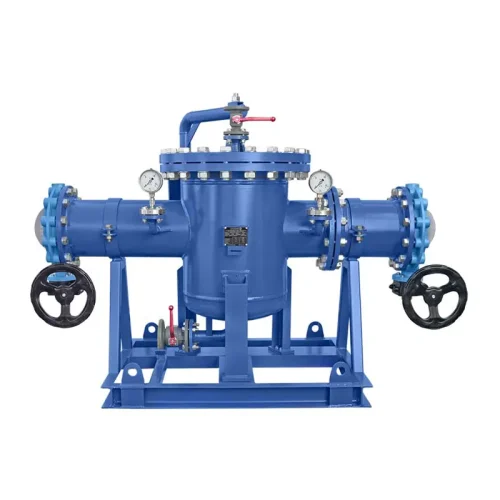

Was am Filter dranhängt, wird mitbehandelt: Standfüße, Tragbratzen, Armaturenhalter und der Rahmen. Ein Gestell lässt sich dabei auch staplerbefahrbar auslegen und im Farbton des Gehäuses lackieren. So bleibt die Baugruppe optisch und im Korrosionsschutz eine Einheit.
Farbton und Aufbau werden je Auftrag festgelegt. Die folgenden Angaben zeigen den Standard und gängige Aufbauten.
| Merkmal oder Aufbau | Wert | Hinweis |
|---|---|---|
| Standard je Werkstoff | ||
| Gehäuse Stahl | grundiert und lackiert | RAL 5010 blau |
| Gehäuse Edelstahl | gebeizt und passiviert | keine Beschichtung |
| Topfschmutzfänger PSA · PSB | gebeizt und passiviert | auch tiefgezogen |
| Farbton | nach Industriestandard RAL | abweichende Töne auf Anfrage |
| Beschichtungsaufbauten | ||
| Vorbereitung | Strahlen Sa 2,5 | nach DIN EN ISO 12944-4 |
| 120 µm | 40 µm Grund + 80 µm Deck | RAL 5010 |
| 200 µm | 140 µm Grund + 60 µm Deck | RAL 7035 |
| 240 µm | zwei 2K-Schichten | RAL 7035, Sonderlack |
| 300 µm | 2K-Epoxy + 2K-Acryl | Korrosionsklasse C5-I |
| 300 µm | Grund + Deck | Korrosionsklasse C4, mit Messprotokoll |
| 320 µm | Grund + Deck | C5-M lang, Außenaufstellung |
| Über Partnerbetriebe | ||
| Beizen und Passivieren | im Tauchbad | auch für Rohrleitungen und Rahmen |
| Pulverbeschichtung | auf Anfrage | statt Nasslack |
| Elektropolieren | auf Anfrage | Ra ≤ 0,38 µm nach ASME BPE SF4 |
Beim Korrosionsschutz kostet die falsche Annahme später am meisten. Ein Standardaufbau in der Halle hält Jahrzehnte; im Freien an der Küste kann derselbe Aufbau in wenigen Jahren durch sein. Für die Auslegung brauchen wir drei Angaben: den Standort des Filters (Halle, Freianlage, Küstennähe), die Belastung dort (Chemie, Kondensat, Reinigungsmittel) und die geforderte Schutzdauer. Daraus ergibt sich die Korrosivitätsklasse nach DIN EN ISO 12944 und damit der Aufbau. Den Farbton können Sie unabhängig davon wählen.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – darin stehen auch Farbton, Beschichtungsaufbau und geforderte Schichtdicke. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Beschichtungsspezifikationen, Anstrichvorschriften Ihres Werks oder die Angaben zum Vorgängerfilter sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Im Standard RAL 5010 blau, häufig auch RAL 7035 Lichtgrau. Darüber hinaus setzen wir jeden Ton nach Industriestandard RAL um, der im gewählten Beschichtungssystem verfügbar ist – nennen Sie uns einfach die Nummer.
Beim Schweißen von Edelstahl entstehen Anlauffarben und eine zunderartige Schicht, die die Korrosionsbeständigkeit örtlich aufhebt. Das Beizen entfernt sie chemisch, das Passivieren lässt die schützende Chromoxidschicht neu aufwachsen. Ohne diesen Schritt rostet ein Edelstahlgehäuse ausgerechnet an den Nähten.
C4 deckt Industrieatmosphäre mit mäßiger Salz- und Chemiebelastung ab, C5-I hohe Belastung im Innenbereich, C5-M Küsten- und Meeresluft. Die Einordnung nach DIN EN ISO 12944 nehmen wir anhand Ihrer Angaben zum Aufstellort vor – zusammen mit der gewünschten Schutzdauer ergibt sie den Aufbau.
Ja, sie wird gemessen und auf Wunsch im Messprotokoll ausgewiesen – das ist bei beschichteten Baugruppen üblich. Sagen Sie uns bei der Anfrage, ob Sie das Protokoll zur Dokumentation brauchen.
Ja – eine Spezial-Hitzeschutzlackierung setzen wir über unsere Lackiererei um. Den Temperaturbereich legen wir nach Ihrer Betriebstemperatur fest, deshalb bitte mit dieser Angabe anfragen. Bei dauerhaft heiß betriebenen und beheizten Filtern übernimmt zusätzlich die Isolierung den Schutz der heißen Fläche; Näheres steht auf der Seite zur Isolierung.
Ja. Strahlentrostung und ein vollständiger Neuaufbau mit Grundierung und Deckbeschichtung sind an Stahlbauteilen möglich, einschließlich Messprotokoll. Voraussetzung ist, dass das Gehäuse selbst noch die geforderte Wandstärke hat – das prüfen wir vorher.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns Aufstellort, Belastung und gewünschte Schutzdauer – dazu den Farbton, wenn Sie einen haben. Daraus legen wir den Aufbau fest.
