Blindscheibe (Vollscheibe) Typ BS

Ihre Auswahl

Drei Angaben genügen. Warum die Scheibe dicker wird als erwartet und wann eine Leitung
mechanisch getrennt werden muss, steht auf der Bauartseite:
Blindscheibe Typ BS – Einsatz, Dicke und Maße.

• Nennweite – muss zur Flanschverbindung passen, DN10 bis DN500
• Druckstufe – PN6 bis PN40; liegt Ihr Prüfdruck darüber, fragen Sie an,
  davon hängt die Dicke ab
• Werkstoff – Edelstahl 1.4301 oder Stahl 1.0425

Zur Blindscheibe gehört in der Regel eine Lochscheibe gleicher Ausführung, damit die
Flanschverbindung ihr Maß behält.

Lieferumfang und Ausführung

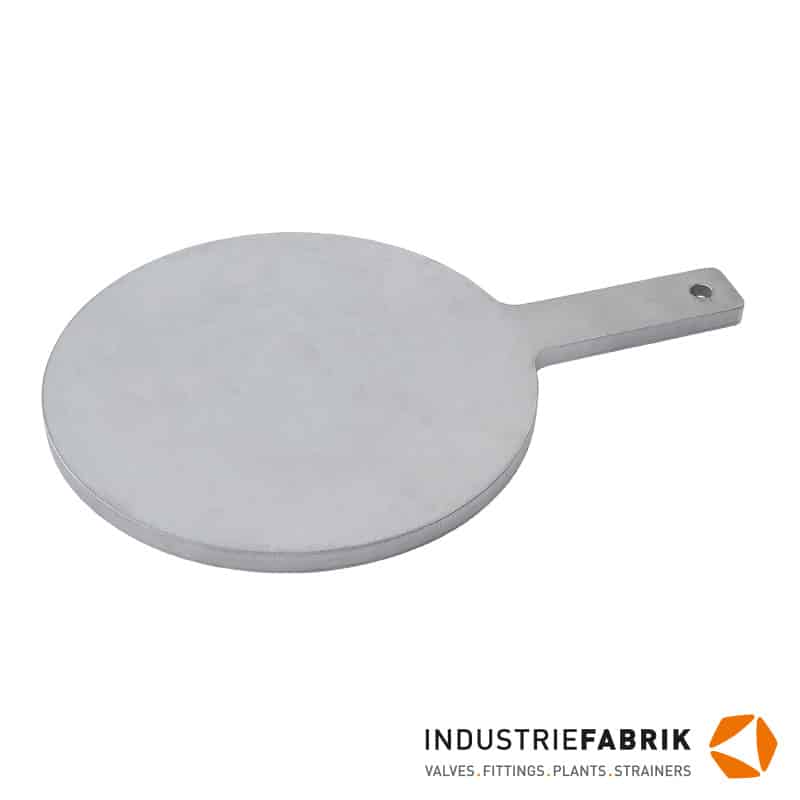

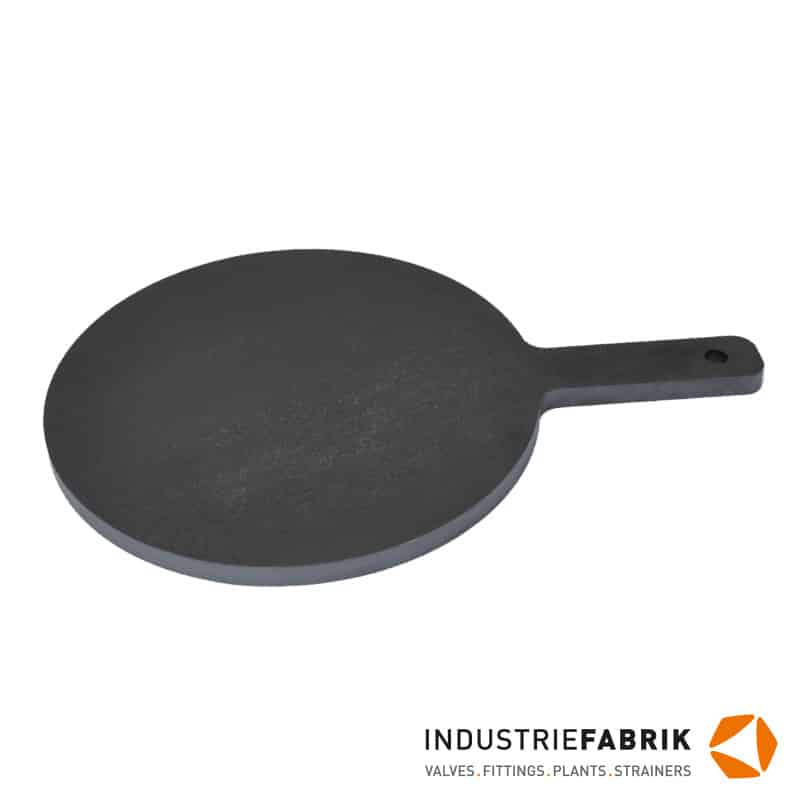

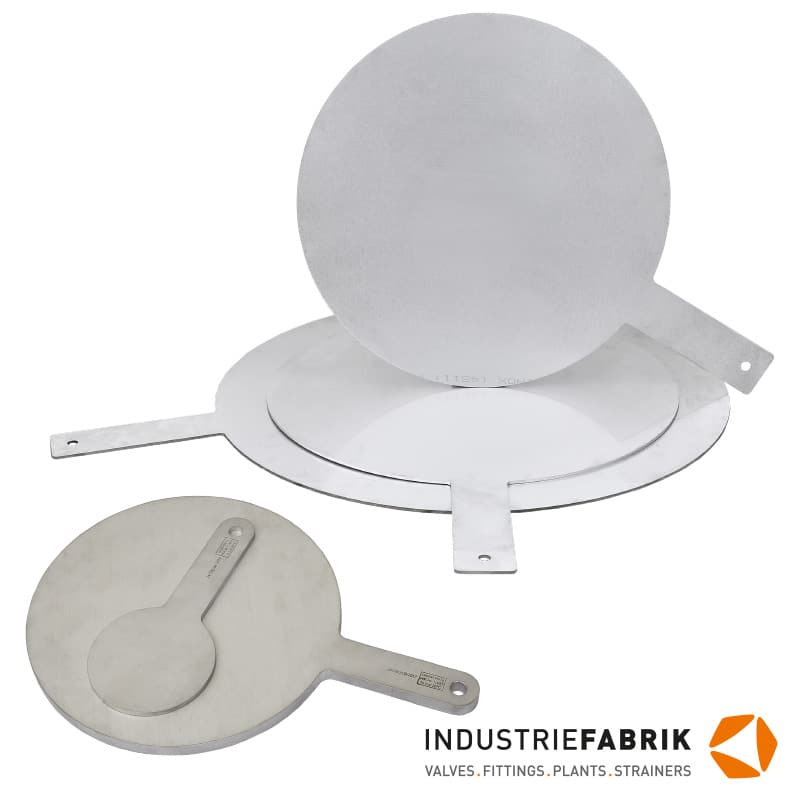

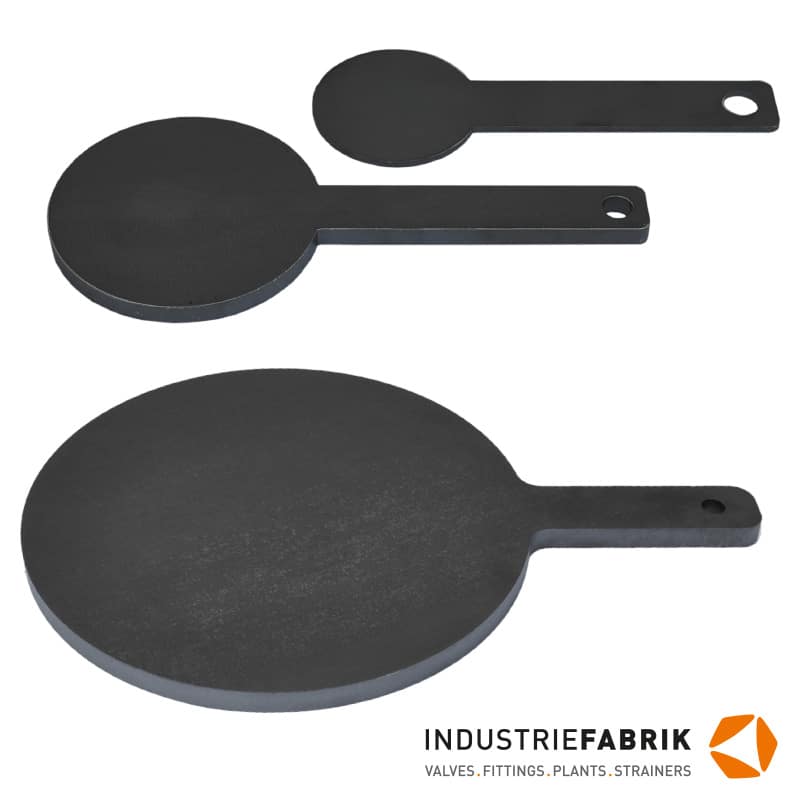

• Werkstoff Edelstahl 1.4301 oder Stahl 1.0425
• Maße nach DIN 2626, Einbau zwischen Normflansche DIN EN 1092-1 oder ANSI B 16.5
• Dichtfläche Form AA, unbearbeitet
• Standard mit Fahne – sichtbar zwischen den Flanschen, beschriftbar

Nicht im Katalog? Auf Anfrage

• höhere Druckstufen von PN63 bis PN160
• größere Nennweiten
• Dichtleisten Form B, C oder D
• kundenspezifische Werkstoffe und Baulängen
• Zeugnisse und Abnahmen nach Vorgabe
