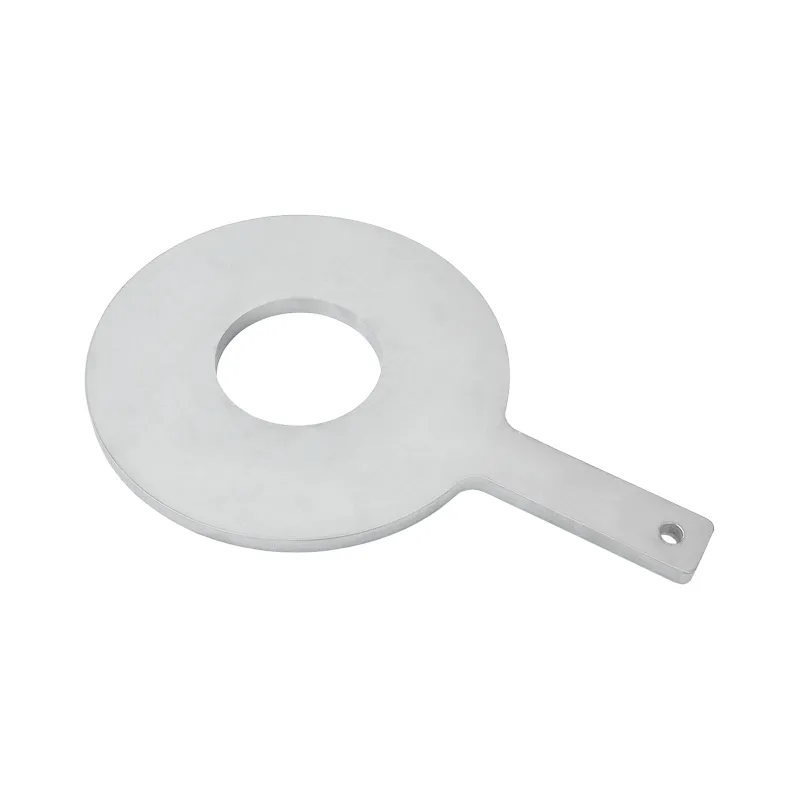

Lochscheibe · Ringscheibe

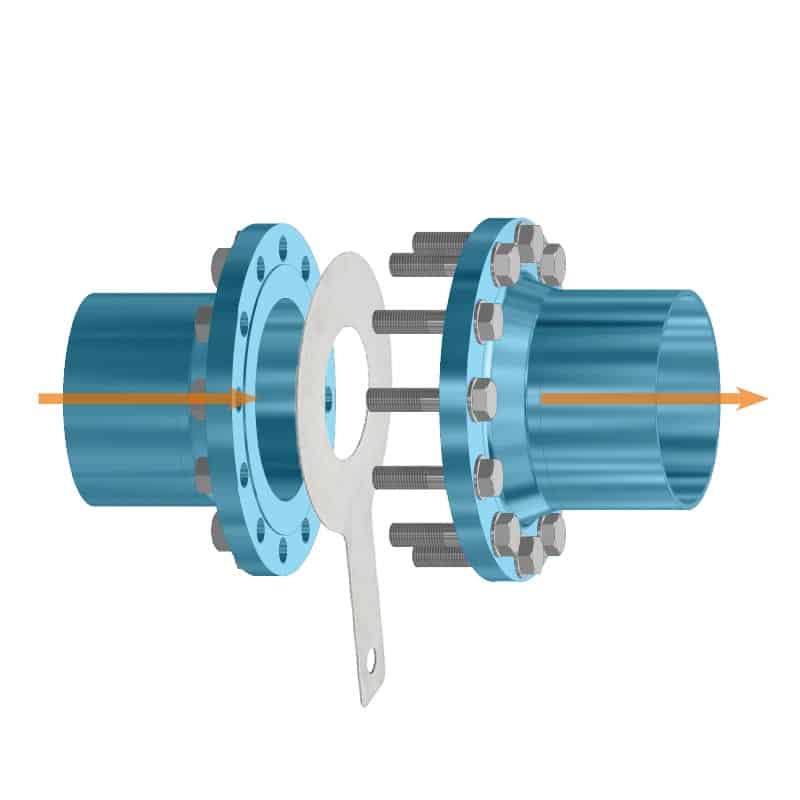

Die Lochscheibe ist ein Ring mit vollem Durchgang, auch Ringscheibe oder Offenscheibe genannt. Sie wird zwischen zwei Flansche gesteckt. Eine Lochscheibe in der Rohrleitung verändert nichts an der Strömung – und genau das ist ihre Aufgabe.
Die Lochscheibe hält den Platz frei, den die ausgebaute Blindscheibe hinterlässt. Ohne sie fehlt der Flanschverbindung die Bauhöhe. Die Schrauben greifen anders, und die Dichtung sitzt nicht mehr richtig.
Funktion
Blind- und Lochscheibe gehören zusammen wie zwei Zustände desselben Bauteils. Die eine sperrt, die andere lässt durch – und beide haben dieselbe Dicke und denselben Außendurchmesser.
Wird die Blindscheibe zur Freigabe der Leitung ausgebaut, tritt die Lochscheibe an ihre Stelle. Die Flanschverbindung behält ihr Maß, die Schrauben ihre Länge, die Dichtungen ihre Lage. Ohne den Ring wäre bei jedem Wechsel die ganze Verbindung neu anzupassen.
Abgrenzung
Der Begriff Lochscheibe wird für sehr verschiedene Bauteile benutzt. Diese hier ist ein Rohrleitungsbauteil nach DIN 2626.
Voller Rohrdurchmesser. Sie hält den Bauraum der Blindscheibe frei und verändert die Strömung nicht.
Verengte Bohrung. Sie begrenzt den Volumenstrom und baut Druck definiert ab – ein anderes Produkt für einen anderen Zweck. Zur Drosselscheibe →
Ausführung
Werkstoff
Die Lochscheibe sitzt im Normalbetrieb in der Leitung und wird ständig durchströmt. Bei ihr kommt es deshalb besonders auf den Werkstoff an.

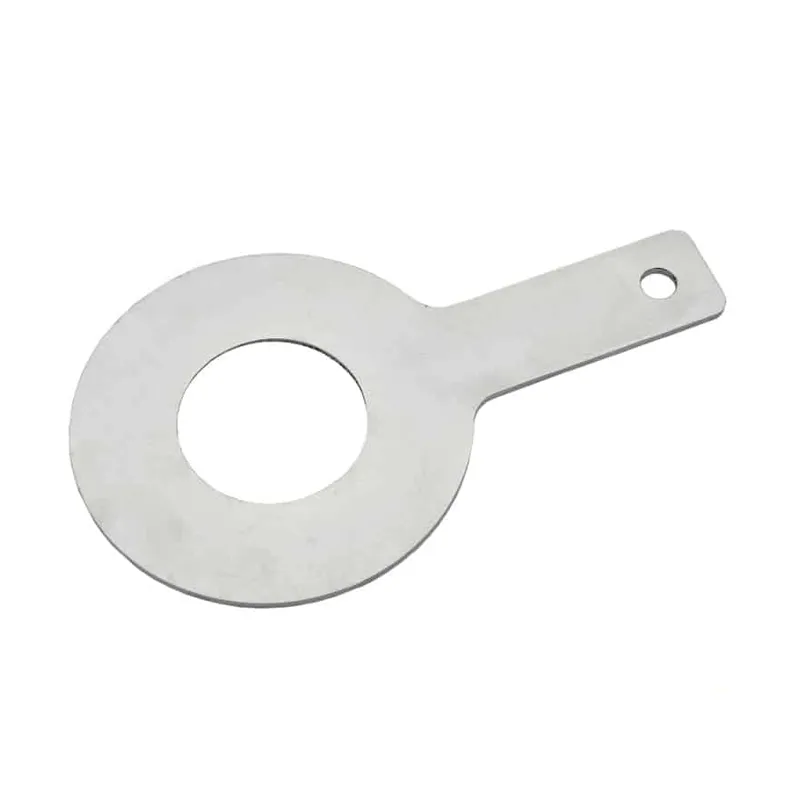

Standard
Der nichtrostende Chrom-Nickel-Stahl kommt ohne Beschichtung aus. Er bleibt in Wasser, in vielen wässrigen Lösungen und an feuchter Luft blank. So setzt sich die Scheibe nicht im Flansch fest, und die Fahne bleibt lesbar.

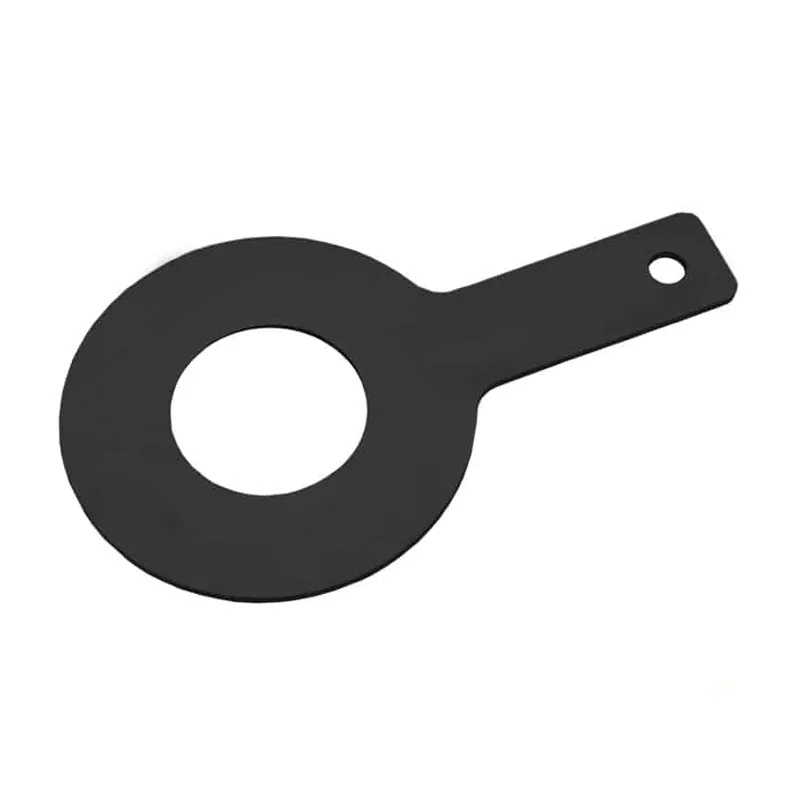

Wirtschaftliche Alternative
Der warmfeste Druckbehälterstahl P265GH ist für Druck und erhöhte Temperatur ausgelegt. Er passt zu Leitungen aus unlegiertem Stahl, wie sie bei Dampf, Heißwasser, Öl und Gas üblich sind. Kommen Feuchtigkeit und Sauerstoff zusammen, rostet er. In trockenen oder öligen Medien spielt das keine Rolle.
Andere Werkstoffe fertigen wir auf Anfrage, zum Beispiel 1.4571 für chloridhaltige Medien. Nennen Sie uns Medium, Temperatur und den Werkstoff der Flansche. Dann empfehlen wir Ihnen die passende Ausführung.

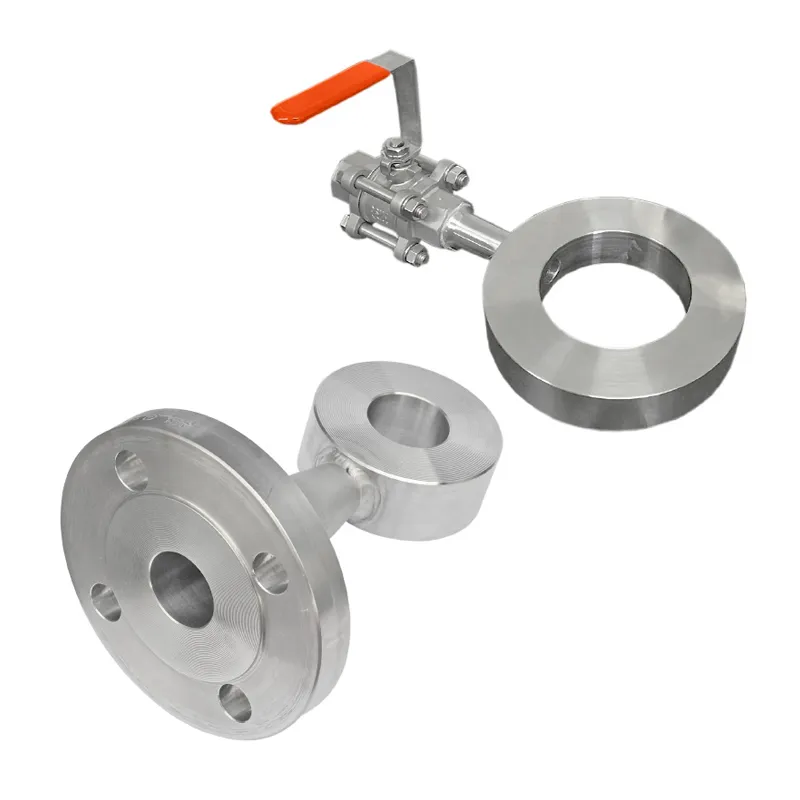

Entlüftung
Manche Rohrleitung hat keinen Entlüftungs- oder Entleerungspunkt an der Stelle, an der er gebraucht wird. Die Lochscheibe mit Entlüftung schafft ihn nachträglich. Sie wird zwischen zwei vorhandene Flansche gesetzt und trägt seitlich einen Anschluss. Die Leitung muss dafür weder geschnitten noch geschweißt werden.
Standard
Der Kugelhahn sitzt außen am Ring. Eine Bohrung verbindet ihn mit dem Rohrinneren. Beim Befüllen entweicht darüber die Luft. Vor Arbeiten an der Leitung lassen Sie Restdruck und Medium kontrolliert ab.
Mit Flanschanschluss
Statt des Kugelhahns trägt der Ring einen Flanschstutzen. Daran schließen Sie eine eigene Armatur, eine Entleerungsleitung oder ein Messgerät an. So wird die Lochscheibe zu einem zusätzlichen Anschlusspunkt in der bestehenden Rohrleitung.
Der Anschluss am Ring richtet sich nach Ihrer Anlage. Ob Flansch, Schweißende, Innengewinde oder Außengewinde: Wir setzen die Anschlussart, die zu Ihrer Leitung passt. Das Zubehör liefern wir nach Ihrer Vorgabe mit.
Nennen Sie uns Nennweite, Druckstufe und Medium. Sagen Sie uns auch, welche Anschlussart und welches Zubehör Sie brauchen. Größe und Lage des Anschlusses stimmen wir darauf ab.
Dichtfläche
Eine Steckscheibe muss zur Dichtfläche der Flansche passen, zwischen denen sie sitzt. Im Standard ist sie beidseitig glatt. Für Flansche mit Nut oder Feder nach DIN EN 1092-1 fertigen wir die Gegenform. Trägt der Flansch eine Feder, erhält die Scheibe an dieser Seite eine Nut – und umgekehrt.
Glatt · Standard
Beidseitig glatt und unbearbeitet, wahlweise mit Dichtleiste Form BB. Passt zu Flanschen mit glatter Dichtfläche oder Dichtleiste.
Nut – Nut
Eine Nut auf beiden Seiten. Die Scheibe sitzt zwischen zwei Flanschen mit Feder.
Nut – Feder
Eine Seite mit Nut, die andere mit Feder. Das ist die Form für die übliche Nut-Feder-Verbindung aus einem Feder- und einem Nutflansch.
Feder – Feder
Eine Feder auf beiden Seiten. Die Scheibe sitzt zwischen zwei Flanschen mit Nut.
Die Lochscheibe erhält dieselbe Form wie die zugehörige Blindscheibe. So passen beide in dieselbe Flanschverbindung und lassen sich gegeneinander tauschen.
Die Maßtabelle nennt die Dicke S1 der glatten Ausführung. Mit Nut oder Feder legen wir die Dicke eigens fest und nennen sie Ihnen im Angebot.
Nennen Sie uns die Dichtflächen Ihrer Flansche, zum Beispiel Form C und Form D nach DIN EN 1092-1. Dann liefern wir die passende Gegenform.
Maße

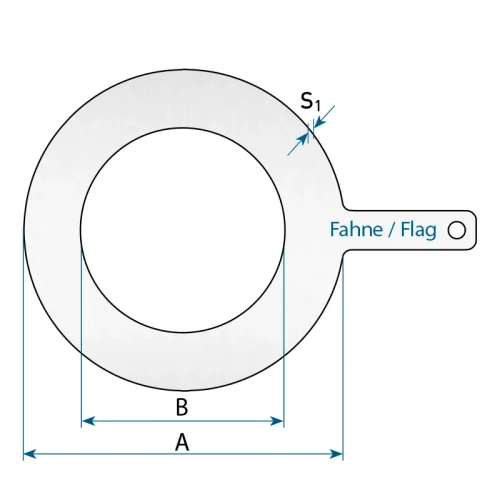

∅ A ist der Außendurchmesser, ∅ B der freie Durchgang, S die Dicke. Alle Maße in Millimetern.
| DN | ∅B | PN6 ∅A/S | PN10 ∅A/S | PN16 ∅A/S | PN25 ∅A/S | PN40 ∅A/S |
|---|---|---|---|---|---|---|
| DN10 | 16 | 39 / 4 | 46 / 6 | 46 / 6 | 46 / 6 | 46 / 6 |
| DN15 | 20 | 44 / 4 | 51 / 6 | 51 / 6 | 51 / 6 | 51 / 6 |
| DN20 | 25 | 54 / 4 | 61 / 6 | 61 / 6 | 61 / 6 | 61 / 6 |
| DN25 | 31 | 64 / 4 | 71 / 6 | 71 / 6 | 71 / 6 | 71 / 6 |
| DN32 | 40 | 76 / 4 | 82 / 8 | 82 / 8 | 82 / 8 | 82 / 8 |
| DN40 | 46 | 86 / 4 | 92 / 8 | 92 / 8 | 92 / 8 | 92 / 8 |
| DN50 | 58 | 96 / 6 | 107 / 10 | 107 / 10 | 107 / 10 | 107 / 10 |
| DN65 | 74 | 116 / 6 | 127 / 10 | 127 / 10 | 127 / 10 | 127 / 10 |
| DN80 | 86 | 132 / 6 | 142 / 12 | 142 / 12 | 142 / 12 | 142 / 12 |
| DN100 | 110 | 152 / 6 | 162 / 10 | 162 / 10 | 168 / 15 | 168 / 15 |
| DN125 | 136 | 182 / 8 | 192 / 10 | 192 / 10 | 194 / 15 | 194 / 15 |
| DN150 | 164 | 207 / 8 | 218 / 12 | 218 / 12 | 224 / 20 | 224 / 20 |
| DN200 | 215 | 262 / 10 | 273 / 12 | 273 / 15 | 284 / 20 | 290 / 25 |
| DN250 | 268 | 317 / 12 | 328 / 15 | 329 / 20 | 340 / 25 | 352 / 30 |
| DN300 | 319 | 373 / 12 | 378 / 20 | 384 / 20 | 400 / 25 | 417 / 35 |
| DN350 | 351 | 423 / 15 | 438 / 20 | 444 / 25 | 457 / 30 | 474 / 35 |
| DN400 | 402 | 473 / 20 | 489 / 20 | 495 / 25 | 514 / 30 | 546 / 40 |
| DN450 | 453 | 528 / 20 | 539 / 25 | 555 / 30 | 564 / 35 | 571 / 45 |
| DN500 | 503 | 578 / 20 | 594 / 25 | 617 / 30 | 624 / 40 | 628 / 50 |
Höhere Druckstufen bis PN160 und größere Nennweiten fertigen wir auf Anfrage, ebenso Dichtleisten der Formen B, C und D.
Anfrage
Für ein Angebot brauchen wir Nennweite, Druckstufe und Werkstoff. Brauchen Sie die Blindscheibe dazu, wählen Sie das Paar. Dann stimmen Stärke und Dichtfläche überein. Weitere Größen ergänzen Sie mit „+ weitere Position“.
Im Shop
Für Standardgrößen ist der Shop der kürzere Weg. Sie wählen Nennweite, Druckstufe und Werkstoff und legen die Scheibe direkt in den Warenkorb.
Zur Lochscheibe im Shop →
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Häufige Fragen
Er hält das Maß. Die Flanschverbindung ist auf eine bestimmte Bauhöhe verschraubt; fällt die Blindscheibe weg, fehlt genau deren Dicke. Der Ring ersetzt sie, damit Schrauben und Dichtungen unverändert bleiben.
Die Lochscheibe hat den vollen Rohrdurchmesser und ändert am Durchfluss nichts. Die Drosselscheibe hat eine verengte Bohrung und soll den Strom begrenzen. Die Namen ähneln sich, die Aufgaben nicht.
Technisch ja, wenn Sie die Flanschverbindung jedes Mal neu anpassen. Praktisch nein – dann müssten Schraubenlängen und Dichtungssitz bei jedem Wechsel geprüft werden.
Ja, auf Anfrage. Im Standard ist die Fahne dabei, weil sie zeigt, dass eine Scheibe eingebaut ist – und bei Loch- und Blindscheibe nebeneinander auch, welche von beiden.
Für ein Angebot brauchen wir Nennweite, Druckstufe und Werkstoff. Wenn Sie Blind- und Lochscheibe als Paar brauchen, nennen Sie beides – wir liefern sie in gleicher Ausführung.
