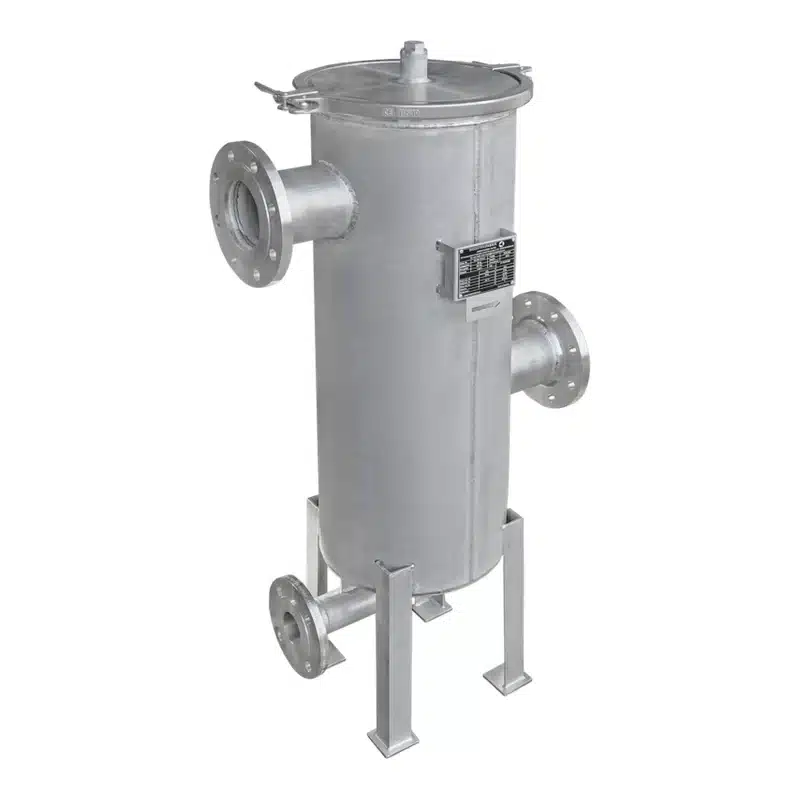

Einfachfilter · Simplex-Filter
Ein Gehäuse, ein Siebkorb, ein Deckel: Der Einfachfilter ist die schlanke Bauform unter den Korbfiltern, international auch Simplexfilter genannt. Ein- und Austritt sitzen versetzt übereinander, das Gehäuse steht als hoher Zylinder. Das spart Grundfläche neben der Leitung.
Jeder Typ EF entsteht nach Ihren Prozessdaten. Nennweite, Druckstufe, Werkstoff, Maschenweite und Anschlussart legen wir gemeinsam mit Ihnen aus – von DN50 bis DN500.
ISO 9001 · TÜV-Schweißbetrieb AD2000-HP0 · DGRL 2014/68/EU
Funktionsprinzip

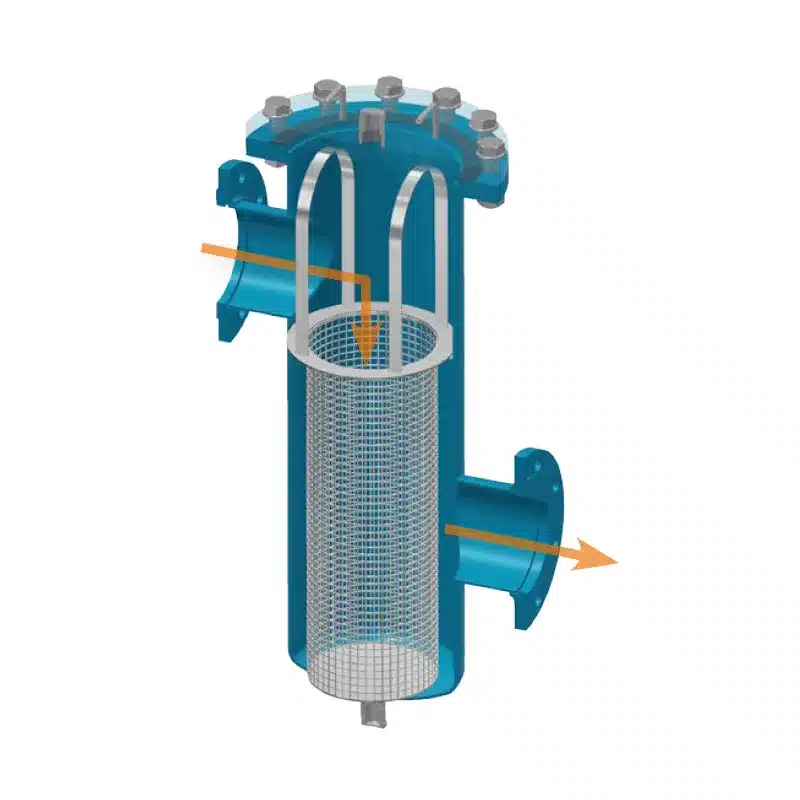

Das Medium tritt oben seitlich ein, strömt von innen nach außen durch den Siebkorb und verlässt das Gehäuse weiter unten auf der anderen Seite. Der Schmutz bleibt im Korb. Zum Reinigen wird der Deckel geöffnet, der Korb nach oben entnommen, ausgespült und wieder eingesetzt.
Der Höhenversatz zwischen Ein- und Austritt ist das Merkmal dieser Bauform. Er macht das Gehäuse schlank – der Filter braucht wenig Grundfläche, dafür Höhe über der Leitung, damit der Korb herauskommt. Diesen Freiraum sollten Sie beim Einbau von Anfang an einplanen.
Filtereinsatz

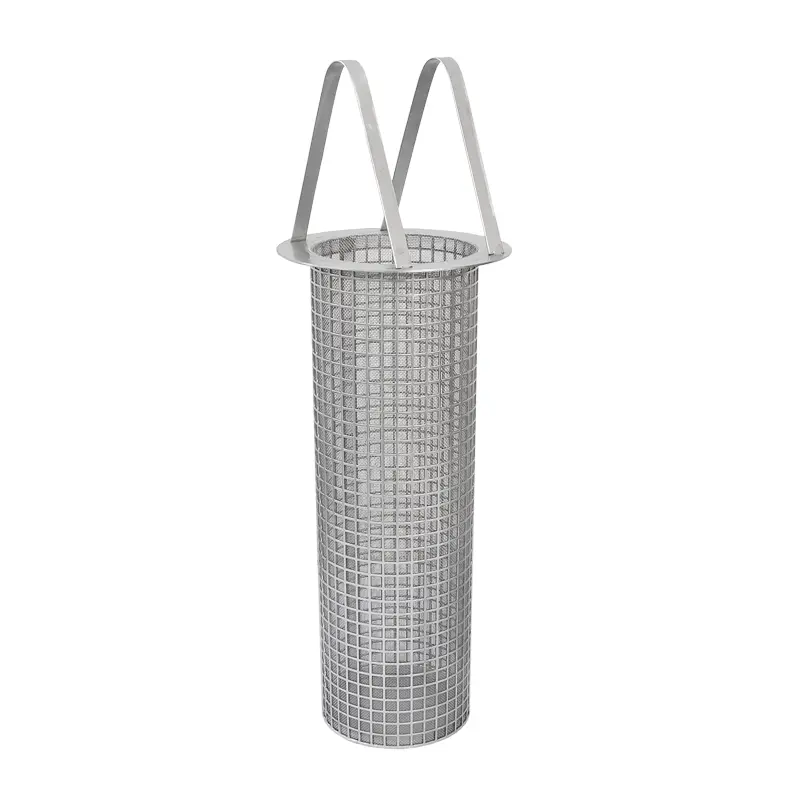

Im Standard arbeitet der Typ EF mit einem Stützkorb aus 1.4301 mit Quadratlochung Qg 10-12. Darin sitzt ein Feinsieb aus 1.4401 mit 1 mm Maschenweite. Es ist derselbe Einsatz wie im Siebkorbfilter, nur länger und schlanker geschnitten.
Ab etwa 2,5 mm Maschenweite braucht es kein Gewebe mehr: Dann übernimmt die Lochung des Korbs die Filtration allein. Bei hoher Schmutzfracht wird statt des Feinsiebs ein grobes Lochblech eingesetzt – die Auslegung folgt dann einer anderen Logik.
Feinsieb, Filterbeutel oder beides. Das Gehäuse bleibt dasselbe – gewechselt wird nur der Einsatz. In denselben Stützkorb lässt sich statt des Feinsiebs ein Filterbeutel einlegen; aus dem Einfachfilter wird damit ein Beutelfilter. Beides zusammen geht ebenfalls: Der Beutel übernimmt die Feinfiltration, das Sieb hält grobe Bestandteile von ihm fern.
Der Beutel filtert feiner, als es ein Gewebe kann: Polypropylen-Vlies von 1 bis 300 µm, Polyester-Vlies von 1 bis 200 µm, auf Wunsch Nylon – in den Beutelgrößen 1 bis 4. Wo das Feinsieb bei 50 µm endet, geht der Beutel bis 1 µm hinunter. Dafür ist er ein Wechselteil und kein Dauerbauteil, und die Druckstufe liegt in dieser Ausführung bei bis zu 10 bar.
Welche Feinheit richtig ist, ergibt sich nicht aus dem Medium, sondern aus dem Bauteil dahinter. Wie das ausgelegt wird, steht unter Maschenweite für den Einfachfilter auslegen →.
Anschluss
Der Einfachfilter sitzt oft dort, wo es eng ist und die Leitung schon liegt. Deshalb entscheidet die Anschlussart häufiger über den Einbau als die Filterleistung – alle drei fertigen wir am gleichen Gehäuse.
Der Standard: lösbar, prüfbar, in jeder Druckstufe verfügbar. Der Filter lässt sich zum Reinigen oder Tauschen ausbauen, ohne dass an der Leitung geschweißt werden muss. Auf Wunsch nach ANSI.

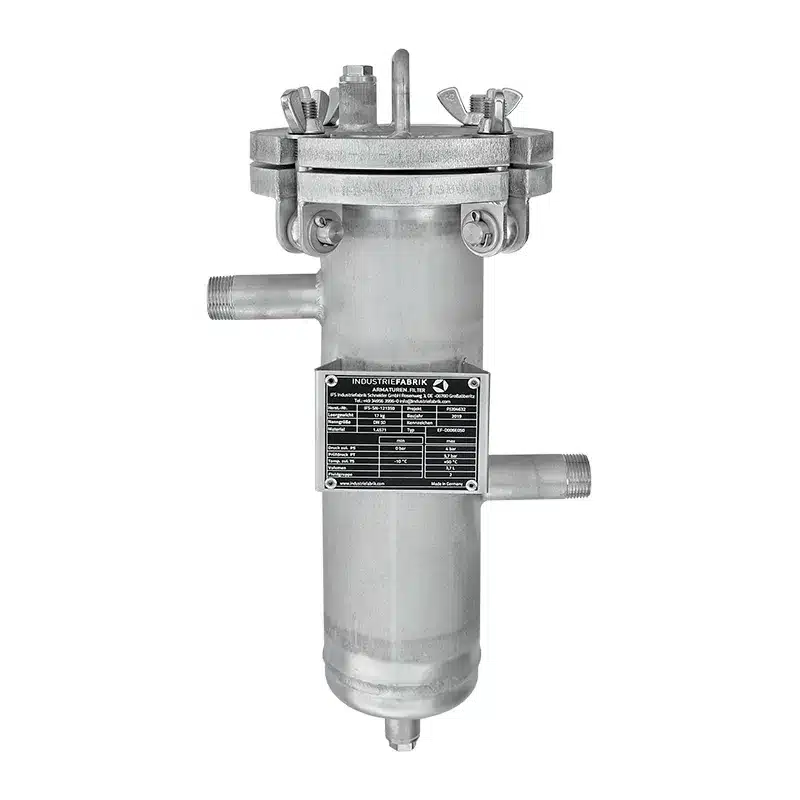

In kleinen Nennweiten oft die praktischere Lösung – etwa an Nebenleitungen, Probenahmestellen oder dort, wo ein Flanschpaar den Bauraum sprengen würde. Spart Baulänge und Gewicht.

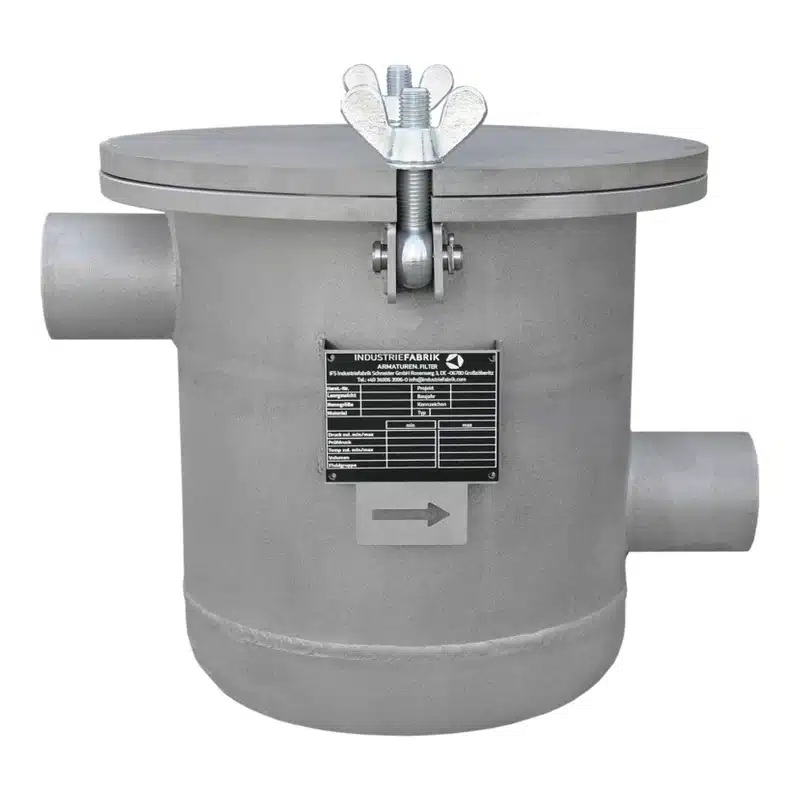

Wo jede Flanschverbindung eine mögliche Leckstelle ist, wird direkt in die Leitung geschweißt. Auch als Sondermaß, wenn die vorhandene Einbaulänge vorgegeben ist und nicht der Norm folgt.
Bauvarianten

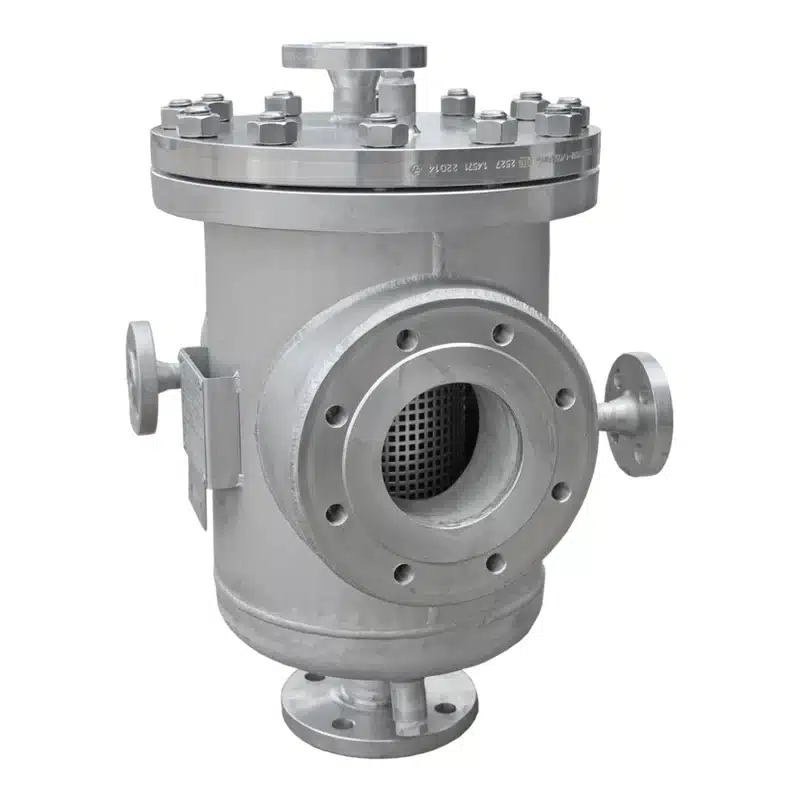

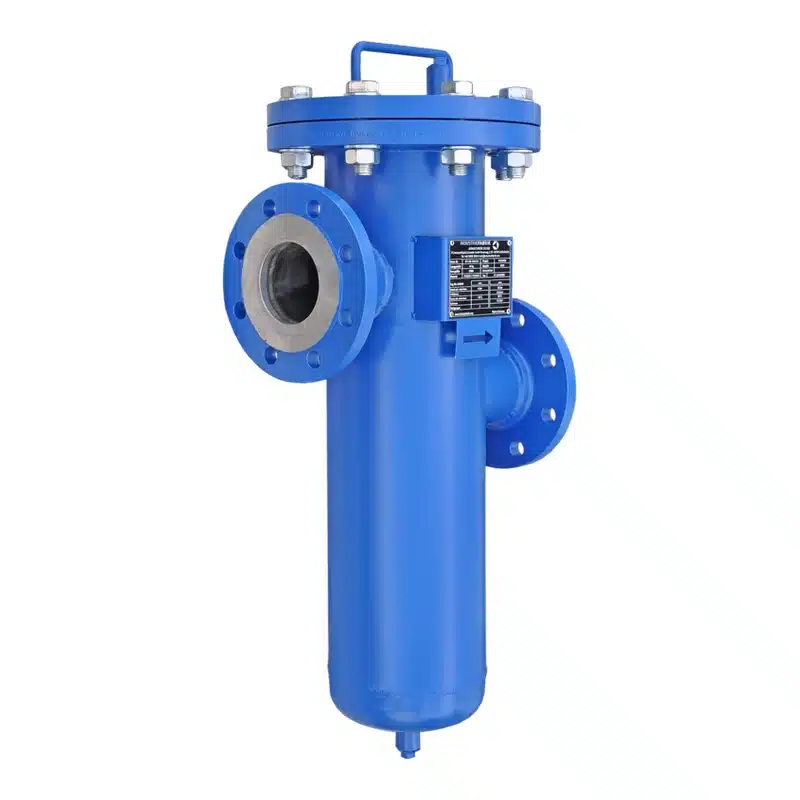

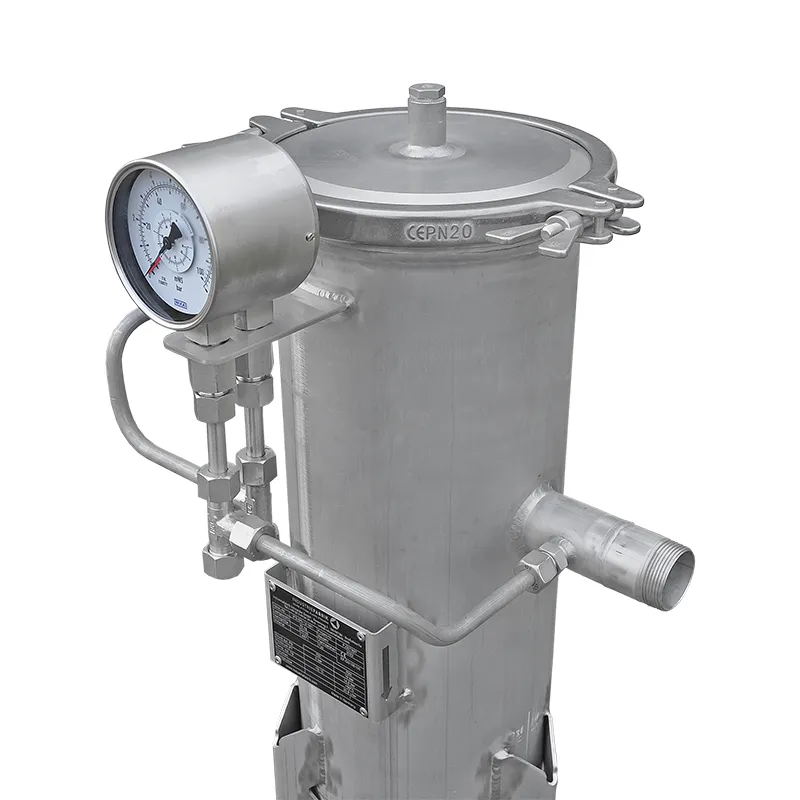

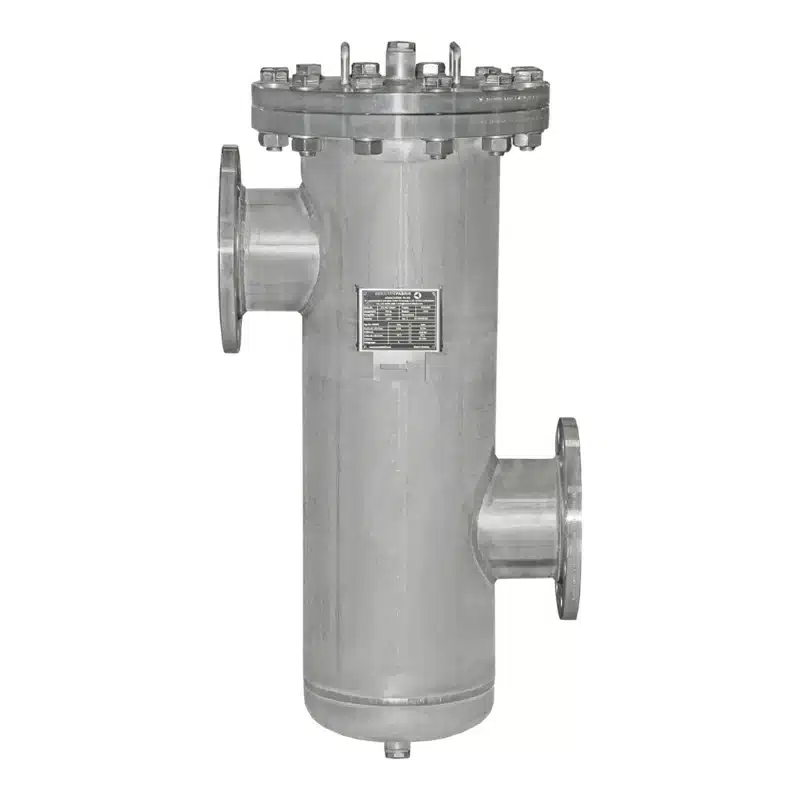

Das schlanke Gehäuse lässt sich leicht abwandeln – deshalb bietet gerade der Typ EF die meisten Möglichkeiten. Vier kommen regelmäßig vor.
Zugehörige Baureihe
Der Tankwagenfilter gehört zur Familie des Einfachfilters und bildet eine eigene Baureihe. Sein Edelstahlgehäuse sitzt in der Befüllung und Entleerung von Tankfahrzeugen. Es hält grobe Bestandteile zurück, bevor sie in Behälter oder Pumpe gelangen.
Er ist auf schnelles Arbeiten ausgelegt: Der Gehäuse-Schnellverschluss mit Flügelmuttern lässt sich ohne Werkzeug öffnen, der Filtereinsatz wird von Hand entnommen.
Auf Wunsch mit Standfüßen, Kugelhahn zum Entlüften und Entleeren, Rohrteilen und Schnellkupplungen. Auch als Eckfilter mit 90°-Umlenkung.
Auslegungsparameter
Werte der Standardausführung. Die endgültige Auslegung erfolgt nach Ihren Prozessdaten – höhere Druckstufen, weitere Temperaturbereiche und abweichende Baulängen fertigen wir auf Anfrage.
Abmessungen

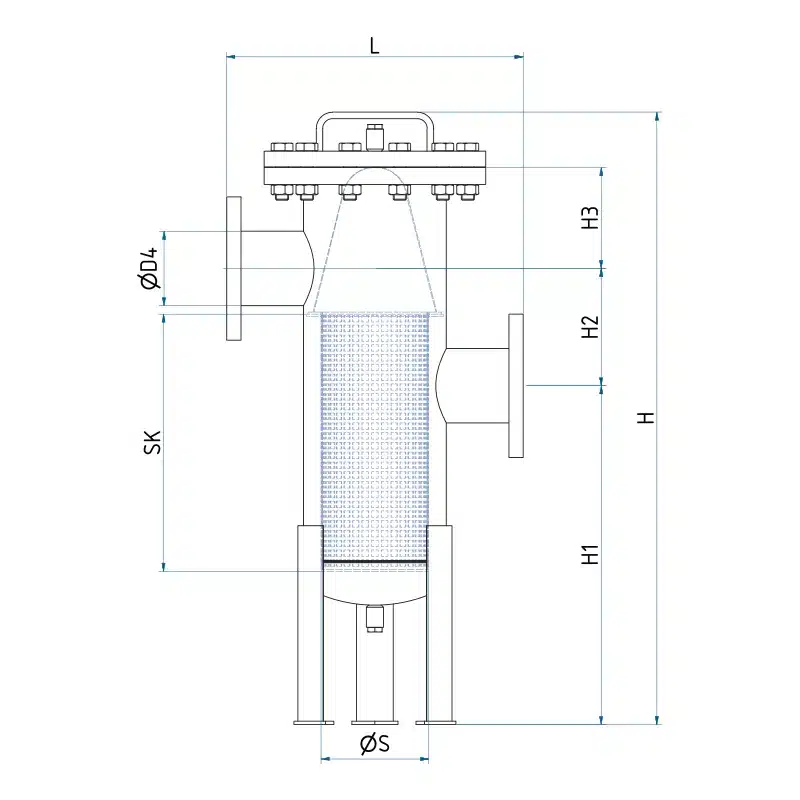

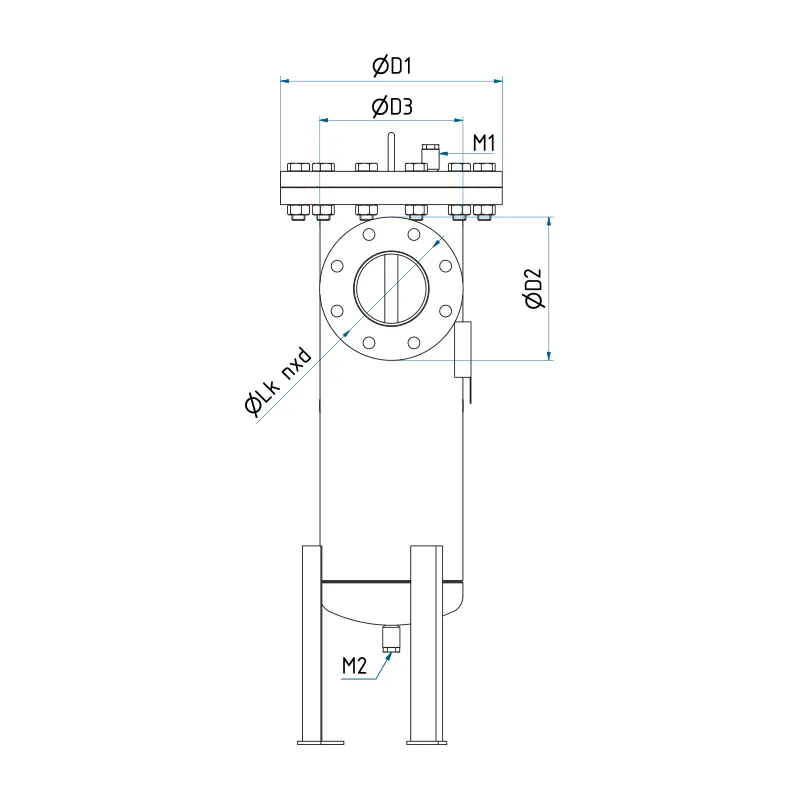

Maße der Standardausführung: H und H1 sind die Bauhöhen, L die Baulänge, ∅D3 das Gehäuserohr. Das Gewicht gilt für die leere Stahlausführung ohne Anbauteile. Eine bemaßte Zeichnung zu Ihrer Nennweite legen wir der Auslegung bei.
| Nennweite | H [mm] | H1 [mm] | L [mm] | ∅D3 [mm] | Filterfläche [cm²] | Volumen [l] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| DN50 | 610 | 295 | 265 | 114,3 | 265 | 4 | 25 |
| DN65 | 755 | 390 | 350 | 168,3 | 520 | 10 | 45 |
| DN80 | 925 | 505 | 455 | 219,1 | 910 | 23 | 60 |
| DN100 | 940 | 520 | 455 | 219,1 | 910 | 25 | 65 |
| DN125 | 1.145 | 615 | 500 | 273 | 1.440 | 45 | 105 |
| DN150 | 1.295 | 625 | 500 | 273 | 1.750 | 55 | 120 |
| DN200 | 1.380 | 665 | 570 | 355,6 | 2.255 | 95 | 210 |
| DN250 | 1.530 | 725 | 700 | 355,6 | 2.425 | 120 | 250 |
| DN300 | 1.775 | 850 | 870 | 508 | 3.855 | 270 | 500 |
DN80 und DN100 nutzen dasselbe Gehäuserohr und kommen deshalb auf dieselbe Filterfläche. Die Tabelle zeigt die gängigen Größen; DN350 bis DN500 fertigen wir ebenso, ausgelegt nach Ihren Anschlussmaßen. Maßblätter und STEP-Modelle stellen wir auf Anfrage bereit.
Anwendungen
Überall dort, wo ein Bauteil geschützt werden muss und neben der Leitung wenig Platz ist. Voraussetzung ist, dass sich der Filter zum Reinigen kurz freischalten lässt. Er ist die einfachste Bauform mit Siebkorb: ein Gehäuse, ein Korb, kein Umschaltmechanismus.
Fertigung und Nachweise
Zuschnitt, Schweißen, Drehen, Oberfläche und Prüfung liegen bei uns. Gerade beim Einfachfilter zahlt sich das aus. Eine abweichende Baulänge, ein Gewindeanschluss statt Flansch oder eine zusätzliche Muffe sind Teil der Konstruktion – kein Aufpreis auf ein Katalogteil.
Anfrage
Nennen Sie uns Medium, Volumenstrom, Betriebsdruck und Betriebstemperatur. Daraus legen wir Nennweite, Siebfläche und Werkstoff aus. Pflicht sind nur Nennweite und Druckstufe – kennen Sie sie noch nicht, wählen Sie „bitte auslegen“ oder „weiß ich nicht“. Weitere Filter ergänzen Sie mit „+ weitere Position“.
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Zum Ausdrucken
Sie arbeiten lieber auf Papier? Füllen Sie das Formular aus und senden Sie es per E-Mail an uns zurück.
Beide arbeiten mit ähnlichen Filtereinsätzen, unterscheiden sich aber in der Bauform. Beim Einfachfilter sitzen Ein- und Austritt versetzt übereinander, das Gehäuse ist hoch und schlank. Beim Siebkorbfilter Typ SKF liegen sie sich auf gleicher Höhe gegenüber, das Gehäuse baut niedriger und breiter und bietet bei gleicher Nennweite mehr Filterfläche. Der Siebkorbfilter reicht bis DN1000, der Einfachfilter bis DN500. Kurz: wenig Grundfläche und kleinere Nennweite sprechen für den Einfachfilter, große Nennweite und lange Standzeit für den Siebkorbfilter.
Sobald die Leitung zum Reinigen nicht abgeschaltet werden darf. Beim Einfachfilter muss der Durchfluss stehen, während der Korb draußen ist; beim Doppelfilter mit Umschalteinheit wird auf die zweite Kammer umgeschaltet und weitergefahren. Der Doppelfilter kostet ein zweites Gehäuse – das rechnet sich, sobald der Stillstand teurer ist.
Mindestens die Höhe des Siebkorbs, damit er nach oben herausgezogen werden kann, plus Greifraum. Bei größeren Nennweiten kommt die Deckel-Hebe- und Schwenkvorrichtung hinzu, die den Deckel zur Seite führt statt ihn abzuheben. Nennen Sie uns die Einbausituation – wir legen die Bauhöhe danach aus.
Die Feinheit richtet sich nach dem Bauteil hinter dem Filter, nicht nach dem Medium. Häufig gewählt werden 0,3, 0,5 und 1,0 mm. Je feiner das Sieb, desto häufiger muss gereinigt werden – zu fein ist genauso falsch wie zu grob. Die Auswahl steht unter Maschenweite und Filterfeinheit.
Ja, in kleinen Nennweiten ist das oft die praktischere Lösung – etwa an Nebenleitungen oder dort, wo ein Flanschpaar zu viel Bauraum kostet. Ebenso möglich sind Schweißenden nach DIN EN 12627, auch als Sondermaß nach Ihrer vorhandenen Einbaulänge.
Ja, auch für fremdgelieferte Gehäuse. Am schnellsten geht es mit den Maßen des Altteils: Außendurchmesser, Höhe, Bügel- oder Bodenausführung und die Maschenweite. Ein Foto hilft zusätzlich.
Alle Grundformen im Vergleich: Industriefilter
Siebeinsätze als Ersatz fertigen wir für Einfachfilter nach Maß oder Muster. Ist der Siebeinsatz verschlissen, ersetzen wir ihn – für eigene Baureihen ebenso wie für Fremdfabrikate. Zum Ersatzteil →
Nennen Sie uns Medium, Volumenstrom, Druck und Temperatur. Dazu das Bauteil, das geschützt werden soll, und die Einbausituation. Sie erhalten eine Auslegung mit Nennweite, Maschenweite, Werkstoff und Anschlussart.
