Temperaturführung
Medien, die beim Abkühlen zäh werden oder erstarren, blockieren jeden Filter. Ein geschweißter Heizmantel um das Gehäuse hält das Medium auf Betriebstemperatur – beheizt mit Thermalöl, Dampf oder Heißwasser. Wir konstruieren ihn für Filter und beheizbare Schmutzfänger, auch nachträglich.
Thermalöl · Dampf · Heißwasser
geschweißter Edelstahl
bis 200 °C bei 40 bar
Sensor für Leckagen
Flüssiger Schwefel wird bei 145 °C gefiltert, Schokolade bei 50 bis 70 °C, Bitumen und Schweröl brauchen dauerhaft Wärme. Kühlt das Medium im Filtergehäuse ab, steigt die Viskosität, der Differenzdruck zieht an und im Grenzfall erstarrt der Inhalt im Sieb. Danach hilft kein Reinigen mehr, sondern nur noch Ausbauen und Aufschmelzen.
Der Mantel verhindert das: Er hält die Temperatur, die die Anlage ohnehin fährt. Er ist keine Heizung, die aufheizt, sondern gleicht den Wärmeverlust am Gehäuse aus. Besonders anfällig ist das Gehäuse deshalb, weil es mehr Oberfläche hat als die Rohrleitung und im Sieb ein großes, langsam durchströmtes Volumen steht. Ausgelegt wird der Mantel nach der Druckgeräterichtlinie 2014/68/EU.
Wie viel Mantelfläche nötig ist, ergibt sich aus Medium, Temperatur und Umgebung.
Ein zweiter Mantel wird um das Filtergehäuse gelegt und dicht verschweißt; dazwischen strömt das Heizmedium. Umschließt er die gesamte Mantelfläche, spricht man vom Doppelmantel. Das ergibt die gleichmäßigste Temperatur und ist die Wahl bei Medien, die schon bei geringem Wärmeverlust ausfallen. Ein Beispiel: 1.4571 an einem Siebkorbfilter DN50 PN16 für Heißwasser 95 °C bei 5 bar.

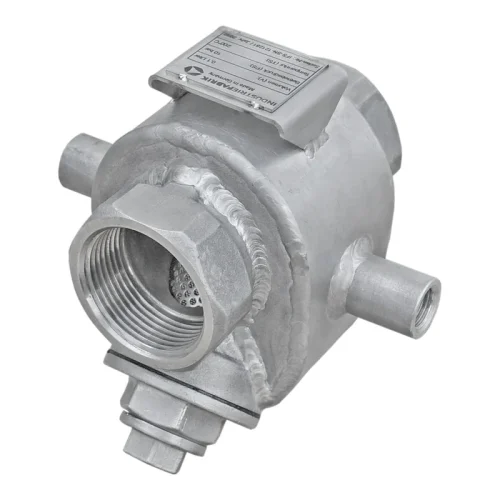

Das schräge Gehäuse eines Y-Schmutzfängers lässt sich nicht mit einem geraden Mantel umschließen – wir formen ihn dem Gehäuse nach. Ein Beispiel: Y-Schmutzfänger aus Edelstahl mit Innengewinde Rp 1¼″, Heizanschluss als ¼″-Muffe, ausgelegt für Dampf mit 10 bar und 200 °C. Für Flanschausführungen ebenso möglich.

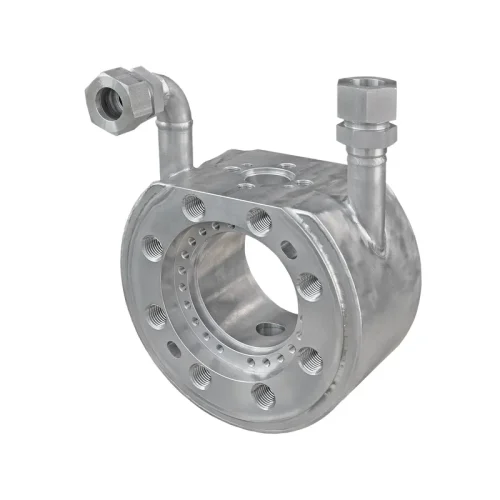

Nicht jede Stelle braucht einen umlaufenden Mantel. Als Heizmanschette legt er sich nur um einen Abschnitt: um eine Armatur, ein Rohrstück oder einen Teil des Filters. Viele Heizmanschetten lassen sich auch nachrüsten.
Einen Heizmantel konstruieren und anschweißen können wir auch an Geräte, die nicht von uns stammen – etwa an Y-Schmutzfängern und an beigestellten Kugelhähnen. Schicken Sie uns das Gerät oder eine Zeichnung, dann prüfen wir, ob Werkstoff und Wandstärke den Mantel zulassen.

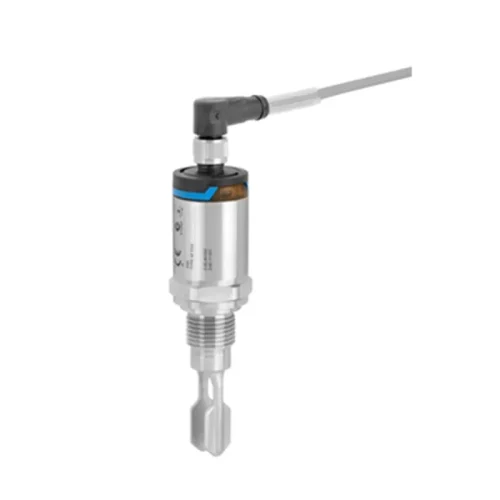

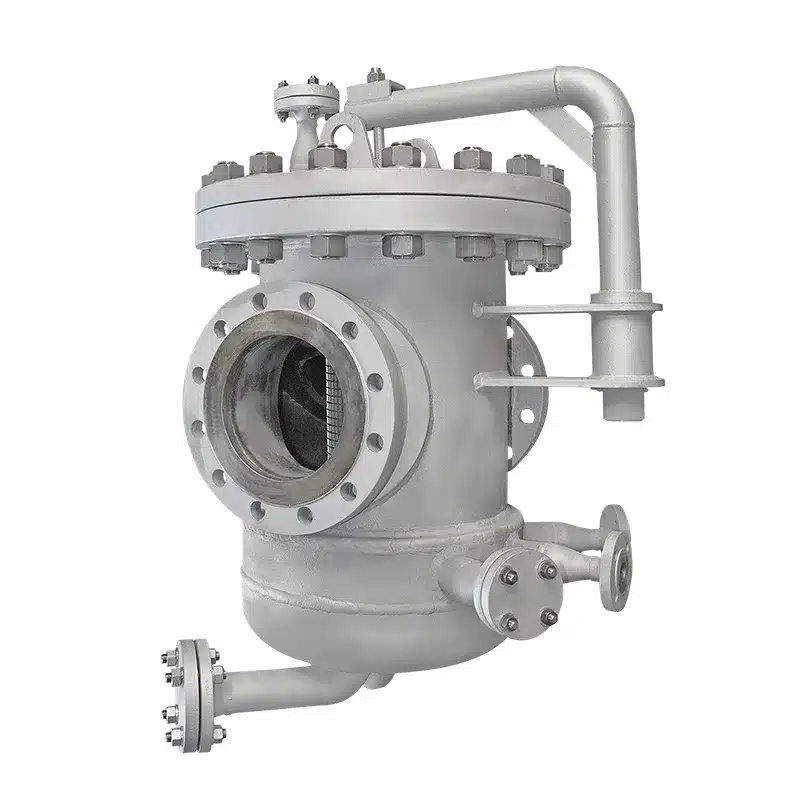

Wo es nicht um Wärme, sondern um Sicherheit geht, wird der zweite Mantel zum Leckagemantel. Ein Sensor am Mantelraum meldet, wenn Medium aus dem Prozessraum austritt oder Heizmedium eindringt. Bei Gift- und Gefahrstoffen mit hohen Sicherheitsanforderungen ist das häufig der eigentliche Grund für den Doppelmantel, nicht die Temperatur. Heiz- und Leckagemantel lassen sich am selben Gehäuse kombinieren.

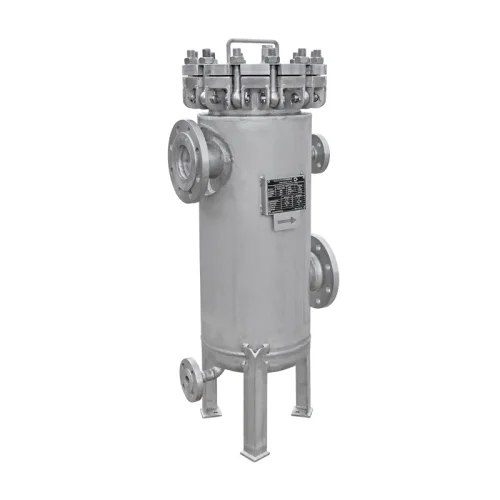

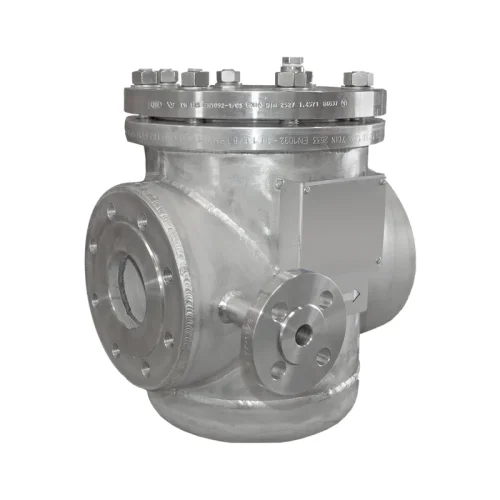

Einfachfilter DN80 · Heiz- und Leckagemantel

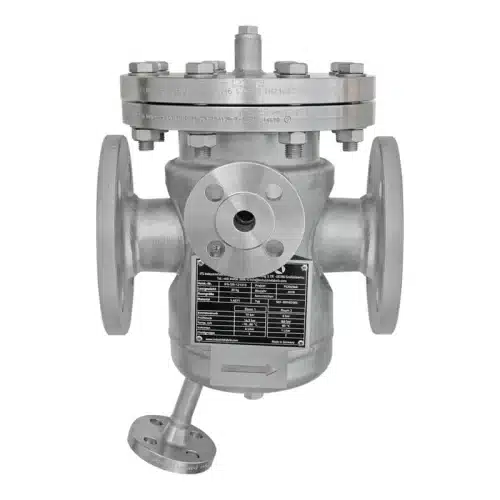

Siebkorbfilter DN50 · Edelstahl mit Heizmantel

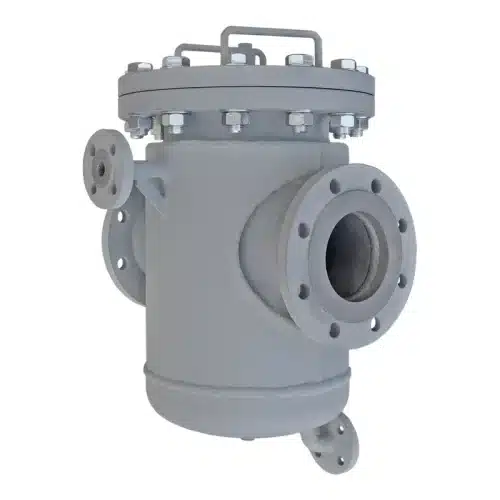

Siebkorbfilter DN100 PN10 · Stahl mit Heizmantel

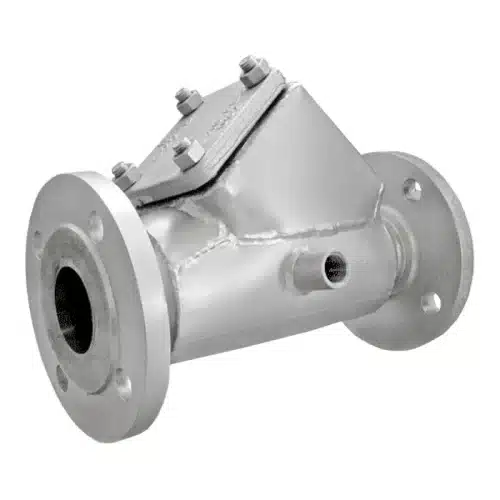

Y-Schmutzfänger · Flansch und Gewinde, mit Heizmantel
Jeder Mantel wird für den einzelnen Filter konstruiert. Die folgenden Angaben sind Beispiele und zeigen den verfügbaren Rahmen.
| Merkmal | Wert | Hinweis |
|---|---|---|
| Grundangaben | ||
| Bauformen | Heizmantel · Doppelmantel | geschweißt, aus Edelstahl |
| Weitere Bauformen | Anlegeheizmantel · Teilbeheizung | wenn kein umlaufender Mantel passt |
| Heizmedium | Thermalöl · Dampf · Heißwasser | nach Ihrem vorhandenen Kreis |
| Werkstoff | 1.4571 | auch Stahl möglich |
| Regelwerk | DGRL 2014/68/EU | Auslegung des Druckraums |
| Optional | Sensor für austretende Leckagen | Überwachung des Mantelraums |
| Anschluss des Heizkreises | ||
| Muffe | 1/4" · 1/2" · 3/4" | bei kleinen Heizleistungen üblich |
| Flansch | DN15 PN16 | z. B. am Doppelfilter |
| Rohr | 21,3 × 2 | mit 45°-Bogen und Wellschlauch |
| Schweißende | nach Zeichnung | wenn fest verrohrt wird |
| Beispiele für Auslegungen | ||
| Heißwasser | 95 °C · 5 bar | Siebkorbfilter DN50 PN16, 1.4571 |
| Heißwasser | 120 °C · 5 bar | DN50, Stahl, 2 × Muffe 1/2″ |
| Wasser | 60 °C · 6 bar | Siebkorbfilter DN50, Muffe 3/4″ |
| Dampf | 5 bar | Stahl, 2 × Muffe 1/4″ |
| Anlegeheizmantel | 200 °C · 40 bar | 1.4571, oberes Beispiel |
| Verfügbar bei | ||
| Siebkorbfilter Typ SKF | ja | geschweißter Heizmantel / Doppelmantel |
| Einfachfilter Typ EF | ja | beheizbare Ausführung |
| Doppelfilter Typ DF | ja | auch nur die Seitenteile |
| T-Filter Typ TF | ja | zusammen mit Schweißenden |
| Y-Schmutzfänger | ja | auch an Fremdfabrikaten |
| Topfschmutzfänger Typ PSA | möglich | nach Konstruktion |
Das wird bei der Bestellung regelmäßig übersehen: Mantel und Isolierung legen sich über das Gehäuse und damit über alles, was daran bedient werden muss. Handhebel und Antriebe von Kugelhähnen sitzen plötzlich zu tief, um sie zu greifen – deshalb gehören Spindel- oder Schaltwellenverlängerungen zum beheizten Filter dazu. Üblich sind sie für DN50 in 1.4301 mit 100 und 250 mm Länge. Ebenso will der Deckel weiterhin zu öffnen sein: Verschluss, Schwenkvorrichtung und die Isolierung darüber müssen zusammenpassen. Wir denken das im Entwurf mit und weisen es in der Zeichnung aus.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – mit Mantelgeometrie, Lage und Art der Heizanschlüsse und den Auslegungsdaten. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Zeichnungen, Spezifikationen, Datenblätter des Heizkreises oder Angaben zum Vorgängergerät sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Beides ist ein geschweißter zweiter Mantel, durch den das Heizmedium strömt. Vom Doppelmantel spricht man, wenn er die gesamte Mantelfläche umschließt; ein Heizmantel kann auch nur einen Abschnitt abdecken. Welche Fläche nötig ist, ergibt sich aus dem Wärmeverlust an Ihrem Aufstellort.
Thermalöl, Dampf und Heißwasser sind die gängigen Heizmedien. Entscheidend ist, welchen Kreis Sie in der Anlage bereits haben – danach richten sich Auslegungsdruck, Temperatur und die Art des Anschlusses. Nennen Sie uns Medium, Vorlauftemperatur und Druck.
Das ist keine Katalogangabe, sondern das Ergebnis der Auslegung: Sie hängt von Heizfläche, Temperaturdifferenz, Heizmedium und der Umgebung ab. Nennen Sie uns Betriebstemperatur des Prozessmediums, Umgebungsbedingungen und die Daten Ihres Heizkreises – dann rechnen wir die erforderliche Fläche und legen sie in der Zeichnung fest.
Ja. Möglich sind Mäntel, die nur die Seitenteile eines Doppelfilters umfassen oder nur den mittleren Abschnitt einer Armatur. Wenn eine bestimmte Stelle auskühlt und der Rest unkritisch ist, ist das die sparsamere Lösung.
Ja, auch an Geräten, die nicht von uns stammen. Das Konstruieren von Heizmänteln an fremdgelieferten Schmutzfängern gehört zu unseren Leistungen; ebenso das Anschweißen an beigestellte Armaturen. Wir prüfen vorher, ob Werkstoff und Wandstärke des vorhandenen Gehäuses das zulassen.
Er überwacht den Raum zwischen Gehäuse und Mantel und meldet, wenn dort Medium auftritt. Bei Gift- und Gefahrstoffen, die hohen Sicherheitsbestimmungen unterliegen, ist das häufig gefordert – die Undichtigkeit wird erkannt, bevor Medium nach außen gelangt.
In aller Regel ja. Der Mantel bringt Wärme ein, die Isolierung hält sie im Gerät – ohne sie heizen Sie gegen die Umgebung an. Für Filter eignen sich abnehmbare Isolierkissen, weil der Deckel zum Siebwechsel frei werden muss. Näheres steht auf der Seite zur Isolierung.
Nur mit Verlängerungen. Mantel und Isolierung bauen auf, deshalb gehören Spindel- oder Schaltwellenverlängerungen an beheizte Armaturen – üblich für DN50 in 1.4301 mit 100 und 250 mm. Wir sehen sie im Entwurf vor.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns das Prozessmedium mit Betriebstemperatur, die Daten Ihres Heizkreises und den Aufstellort – daraus ergeben sich Mantelform, Heizfläche und Anschlüsse.
