Ihre Auswahl
Vier Angaben genügen für die Bestellung. Was die Kegelform leistet, wie sie sich vom
flachen Stecksieb unterscheidet und welche Maße dahinterstehen, steht ausführlich auf der
Bauartseite: Hutsieb Typ H – Bauform, Maße und Anströmung.

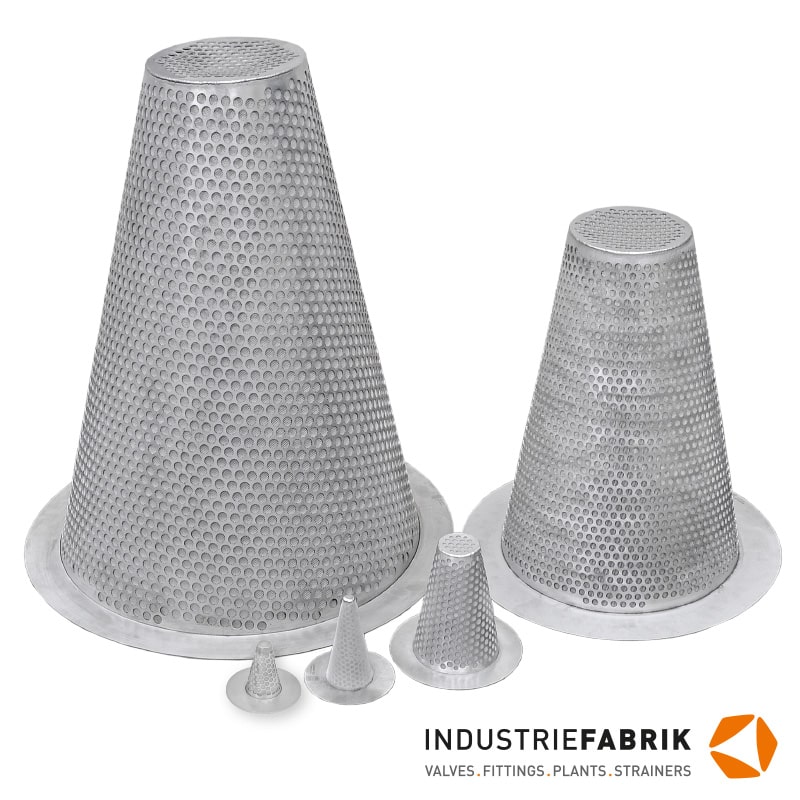

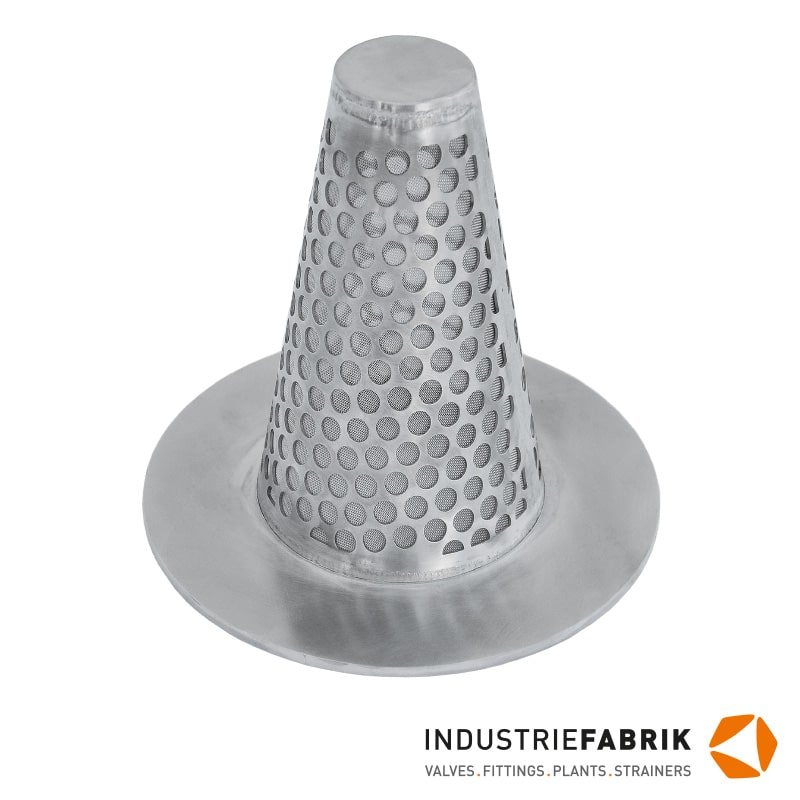

- Nennweite – muss zur Flanschverbindung passen, DN25 bis DN350
- Druckstufe – PN10 bis PN40, richtet sich nach dem Flansch, nicht nur
nach dem Betriebsdruck
- Maschenweite – was zurückgehalten werden soll; fein für die
Anfahrphase, gröber für Dauerbetrieb

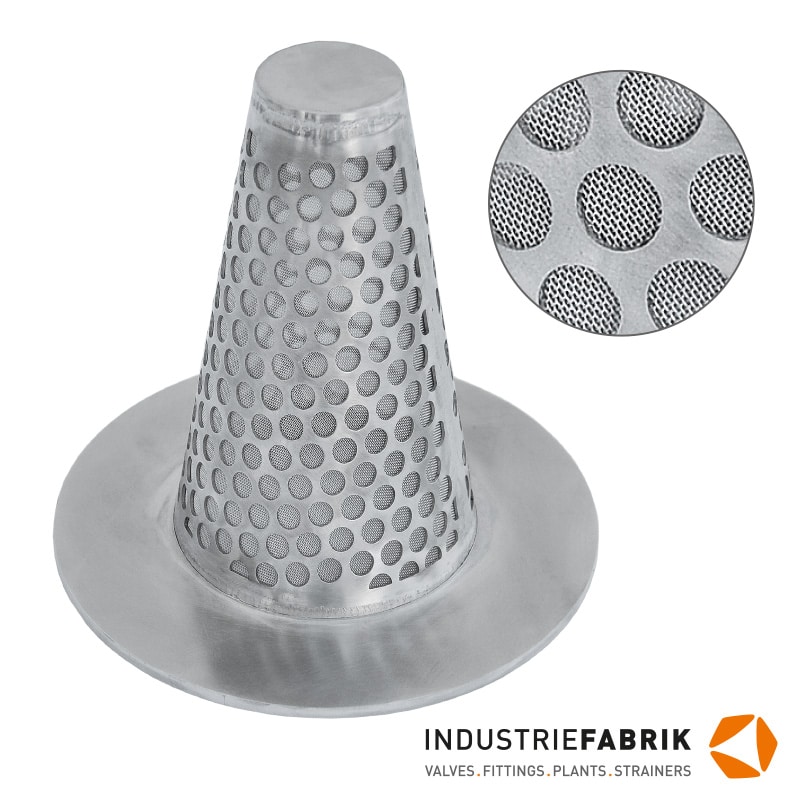

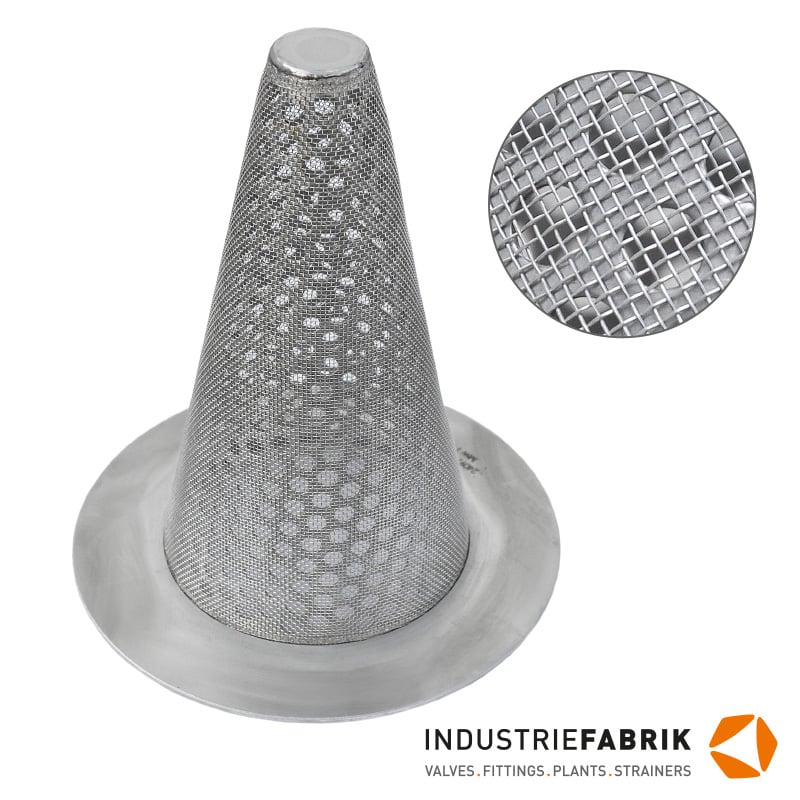

- Anströmrichtung – innen nach außen ist der Standard; außen nach innen,
wenn die Einbaulage es verlangt. Die Richtung muss vor der Fertigung feststehen.
Lieferumfang und Ausführung
- Siebring und Lochblech Edelstahl 1.4301, Drahtgewebe 1.4401
- Materialstärke 3 mm bis DN150, darüber 5 mm
- Standard mit Fahne – der Handgriff steht zwischen den Flanschen heraus und zeigt an,
dass ein Sieb eingebaut ist
- Einbaulage horizontal oder vertikal
- geschweißte Ausführung, gebeizt
Nicht im Katalog? Auf Anfrage
- Nennweiten über DN350 – gefertigt haben wir bis DN800
- Maschenweiten von 0,05 bis 10 mm
- Werkstoff 1.4571 oder nach Vorgabe
- Nut und Feder Form C/D statt glatter Dichtfläche
- verstärkte Ausführung für höheren Differenzdruck
- ANSI-Flansche nach ASME B16.5
- Laserbeschriftung mit Tag- oder Materialnummer
Für eine Sonderausführung genügt eine kurze Nachricht mit Nennweite, Druckstufe, Medium
und der geforderten Maschenweite.
