Doppelfilter · Umschaltfilter
Zwei Filterkammern und eine Umschalteinheit in einem Gehäuse: Die Reinigung der Siebeinsätze kann bei laufender Produktion erfolgen. Doppelfilter und Umschaltfilter sind zwei Namen für dieselbe Bauart. Gemeint ist immer der Filter, der zum Siebwechsel umgeschaltet wird statt abgestellt. International heißt er Duplexfilter, im Anlagenbau auch Doppelschaltfilter oder Doppelumschaltfilter.
Jeder Typ DF entsteht nach Ihren Prozessdaten. Nennweite, Druckstufe, Werkstoff, Umschaltvariante und Maschenweite legen wir gemeinsam mit Ihnen aus – ergänzt um die Ausstattung, die zur Einbaustelle passt.
ISO 9001 · TÜV-Schweißbetrieb AD2000-HP0 · DGRL 2014/68/EU

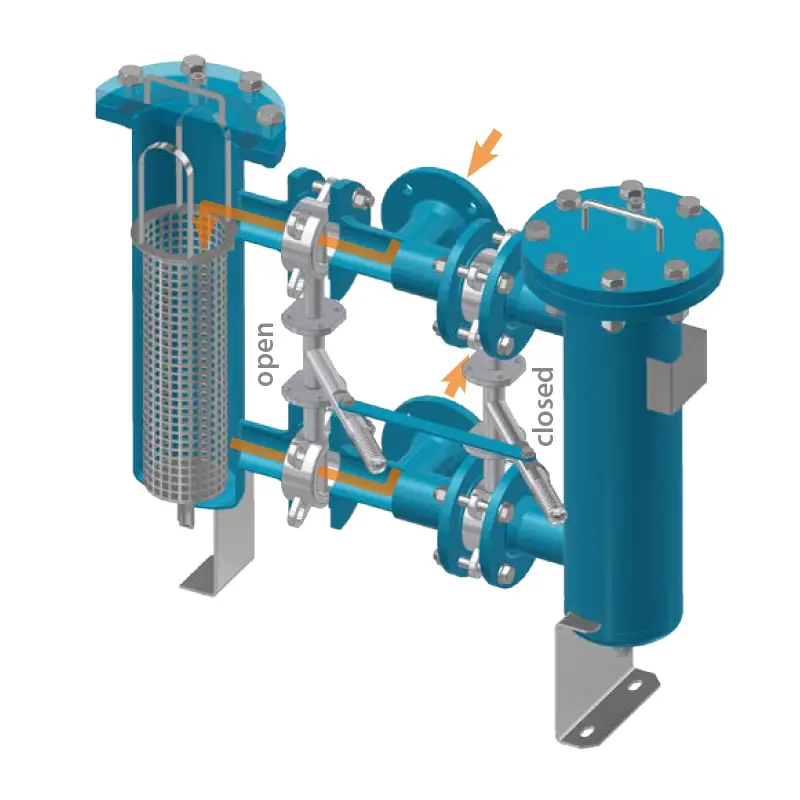

Funktionsprinzip
Im Betrieb strömt das Medium durch eine der beiden Kammern. Steigt der Differenzdruck, wird auf die zweite Kammer umgeschaltet. Die erste ist damit frei: Der Siebeinsatz lässt sich entnehmen, reinigen und wieder einsetzen. Die Anlage läuft dabei weiter.
Umschalteinheit
Die Umschalteinheit entscheidet über Bauraum, Bedienkraft und Preis. Alle drei Varianten fertigen wir am gleichen Gehäuse – und alle drei lassen sich automatisieren.

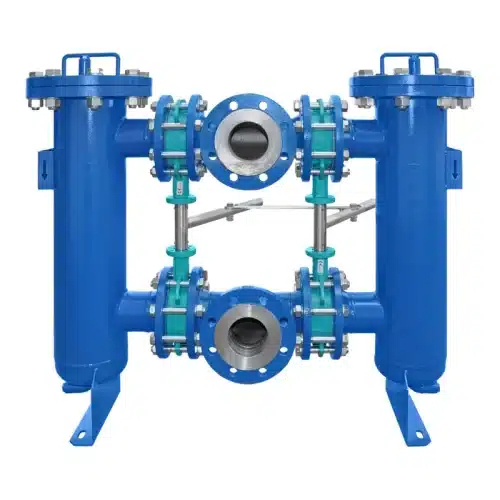

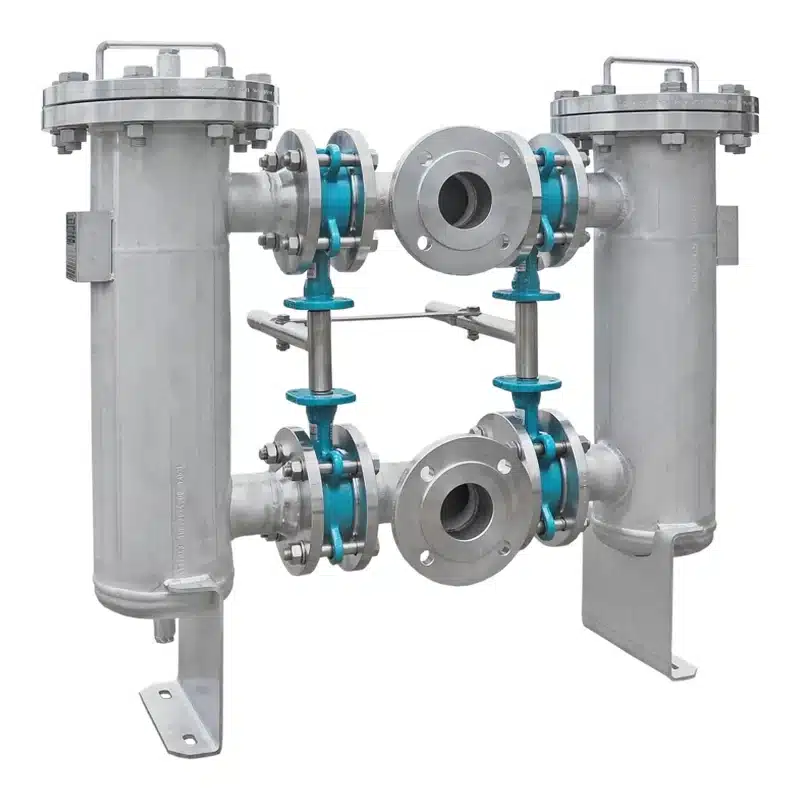

Die robuste Variante für größere Nennweiten. Je Strang zwei Klappen, von Hand über Hebel bedient, mit Winkel-Standfuß und Befestigungslöchern zum Verschrauben.
Vier einzelne Kugelhähne, über ein Gestänge gekoppelt: dicht schließend, wartungsarm und gut zugänglich. Bevorzugt in Edelstahl.

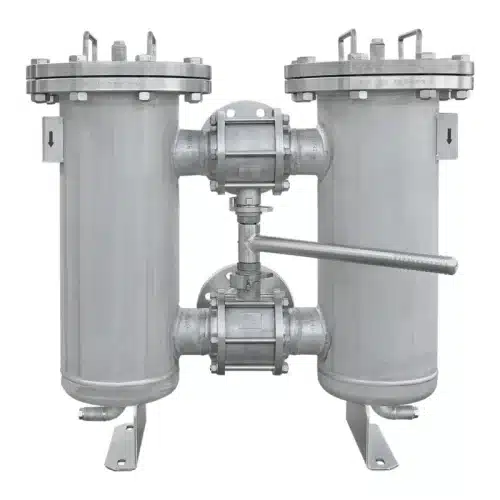

Zwei Dreiwege-Körper übernehmen Zu- und Abstrom, ein Hebel schaltet beide. Das ist die kompakteste Bauform und die erste Wahl bei knappem Bauraum.
Automatisierung

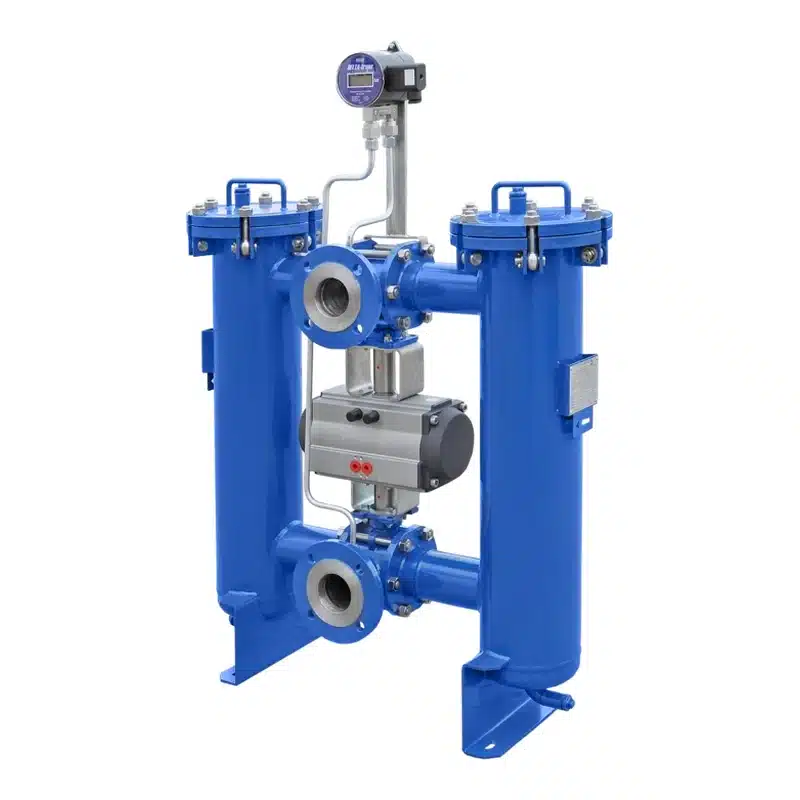

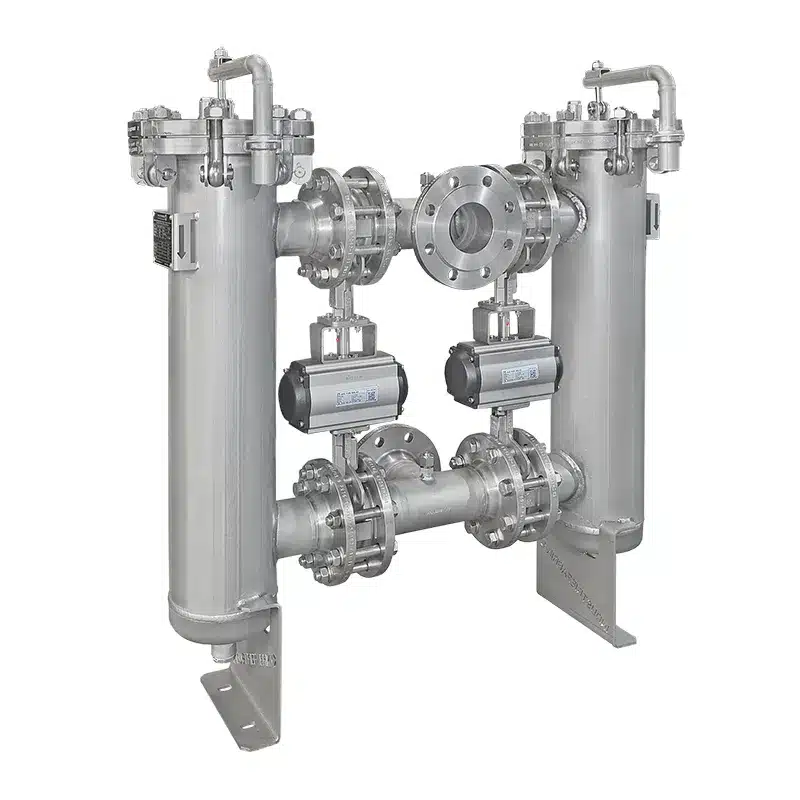

Ob Klappen oder Kugelhähne – die Umschaltung lässt sich mit pneumatischen oder elektrischen Antrieben ausführen. Damit wird nicht mehr vor Ort geschaltet, sondern aus der Leittechnik.
Filtereinsatz
Im Standard arbeitet der Doppelfilter mit einem Stützkorb aus 1.4301 und einem Feinsieb aus 1.4401 – Standardlochung Qg 10-12, je Kammer ein Einsatz. Die Maschenweite reicht von 0,05 bis 10 mm, im Standard 1 mm.
Feinsieb, Filterbeutel oder beides. Das Gehäuse bleibt dasselbe – gewechselt wird nur der Einsatz. In denselben Stützkorb lässt sich statt des Feinsiebs ein Filterbeutel einlegen; aus dem Doppelfilter wird damit ein umschaltbarer Beutelfilter. Beides zusammen geht ebenfalls: Der Beutel übernimmt die Feinfiltration, das Sieb hält grobe Bestandteile von ihm fern.
Der Beutel filtert feiner, als es ein Gewebe kann: Polypropylen-Vlies von 1 bis 300 µm, Polyester-Vlies von 1 bis 200 µm, auf Wunsch Nylon – in den Beutelgrößen 1 bis 4. Wo das Feinsieb bei 50 µm endet, geht der Beutel bis 1 µm hinunter. Dafür ist er ein Wechselteil und kein Dauerbauteil, und die Druckstufe liegt in dieser Ausführung bei bis zu 10 bar.
Welche Feinheit richtig ist, ergibt sich nicht aus dem Medium, sondern aus dem Bauteil dahinter. Wie das ausgelegt wird, steht unter Maschenweite für den Doppelfilter auslegen →.
Ausführungen
Rund die Hälfte aller Filter verlässt das Haus mit Zusatzausstattung. Am Doppelfilter drehen sich die beiden häufigsten Fragen um denselben Vorgang: wann gewechselt wird, und wie schnell der Deckel offen ist.

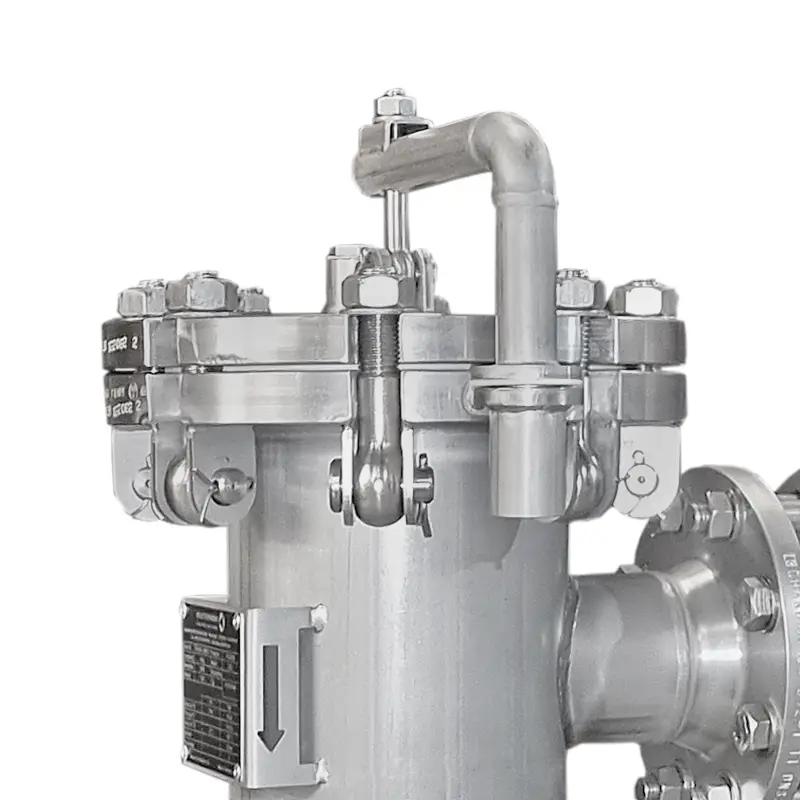

Beim Doppelfilter zählt jeder Handgriff, weil häufiger gewechselt wird als am Einzelfilter. Augenschrauben mit Flügel- oder Ringmuttern, Klappaugenschrauben oder Klemmpratzen ersetzen den Schlüsselsatz – der Korb ist ohne Werkzeug erreichbar.

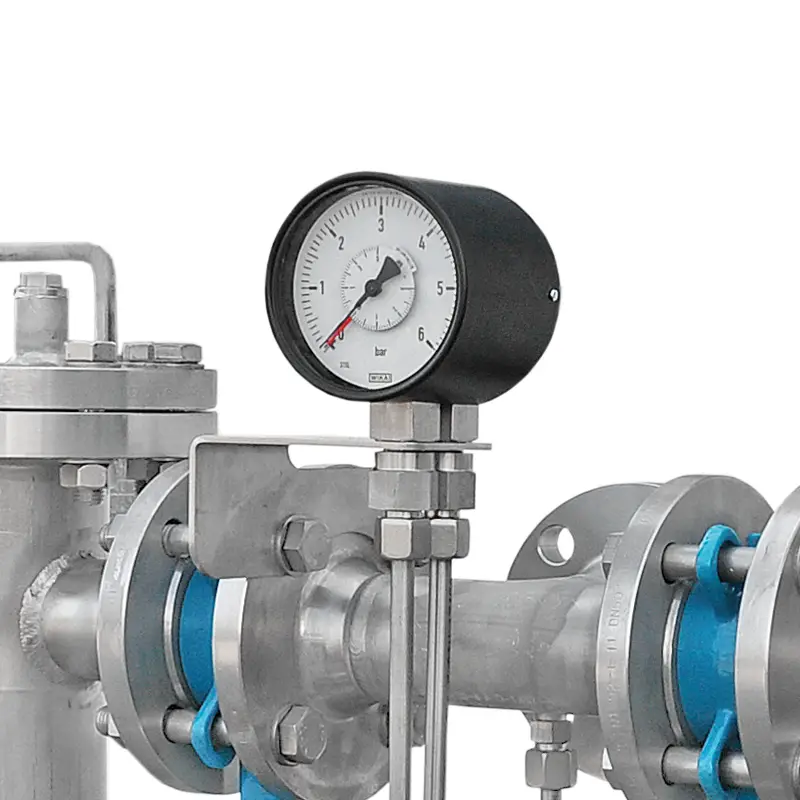

Sie ist am Umschaltfilter kein Zubehör, sondern das Wechselsignal: Erst der Differenzdruck zeigt, wann umgeschaltet werden muss. Von der Anzeige über den Schaltkontakt bis zum Druckmessumformer an die Leittechnik.
Auslegungsparameter
Werte der Standardausführung. Die endgültige Auslegung erfolgt nach Ihren Prozessdaten – weitere Nennweiten und Druckstufen fertigen wir auf Anfrage.
Abmessungen

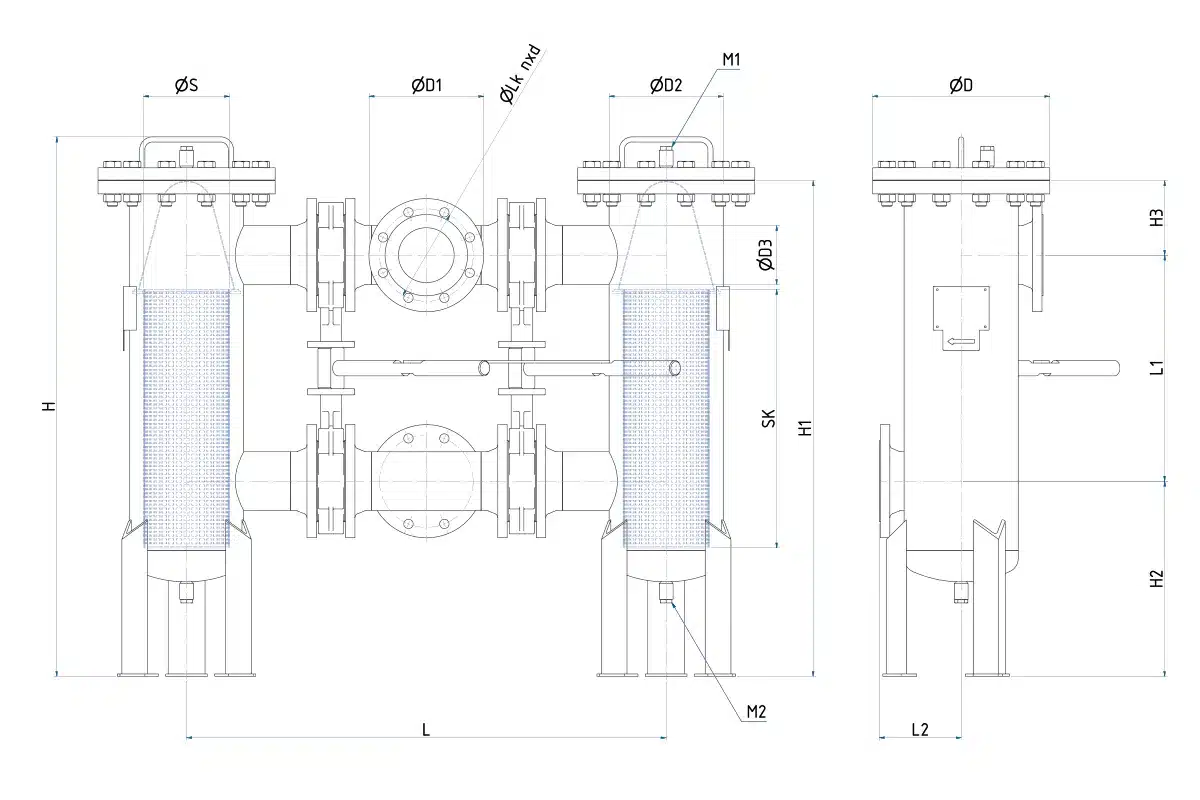

Maße der Standardausführung mit Umschalteinheit aus vier Absperrklappen: H und H1 sind die Bauhöhen, L die Baulänge, ∅D2 das Gehäuserohr. Das Gewicht gilt für die leere Stahlausführung. Eine bemaßte Zeichnung zu Ihrer Nennweite legen wir der Auslegung bei.
| Nennweite | H [mm] | H1 [mm] | L [mm] | ∅D2 [mm] | Filterfläche [cm²] | Volumen [l] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| DN50 | 765 | 700 | 650 | 114,3 | 2 × 415 | 12 | 95 |
| DN65 | 865 | 780 | 700 | 139,7 | 2 × 575 | 21 | 110 |
| DN80 | 915 | 830 | 800 | 168,3 | 2 × 695 | 32 | 155 |
| DN100 | 1.050 | 965 | 920 | 219,1 | 2 × 1.150 | 65 | 220 |
| DN125 | 1.210 | 1.120 | 1.055 | 273 | 2 × 1.750 | 115 | 340 |
| DN150 | 1.260 | 1.175 | 1.100 | 273 | 2 × 1.750 | 135 | 350 |
| DN200 | 1.540 | 1.430 | 1.350 | 355,6 | 2 × 2.770 | 270 | 670 |
| DN250 | 1.695 | 1.580 | 1.500 | 406,4 | 2 × 3.450 | 415 | 850 |
Die Filterfläche steht je Kammer – der Doppelfilter hat zwei davon. Die Tabelle zeigt die gängigen Größen; DN300 fertigen wir ebenso, ausgelegt nach Ihren Anschlussmaßen. Maßblätter und STEP-Modelle stellen wir auf Anfrage bereit.
Sondergrößen
Die Tabelle oben nennt den Standard. Was darüber hinausgeht, entsteht als Konstruktion: größere Nennweiten, abweichende Baulängen, eine Geometrie, die sich nach dem vorhandenen Bauraum richtet statt nach der Norm.

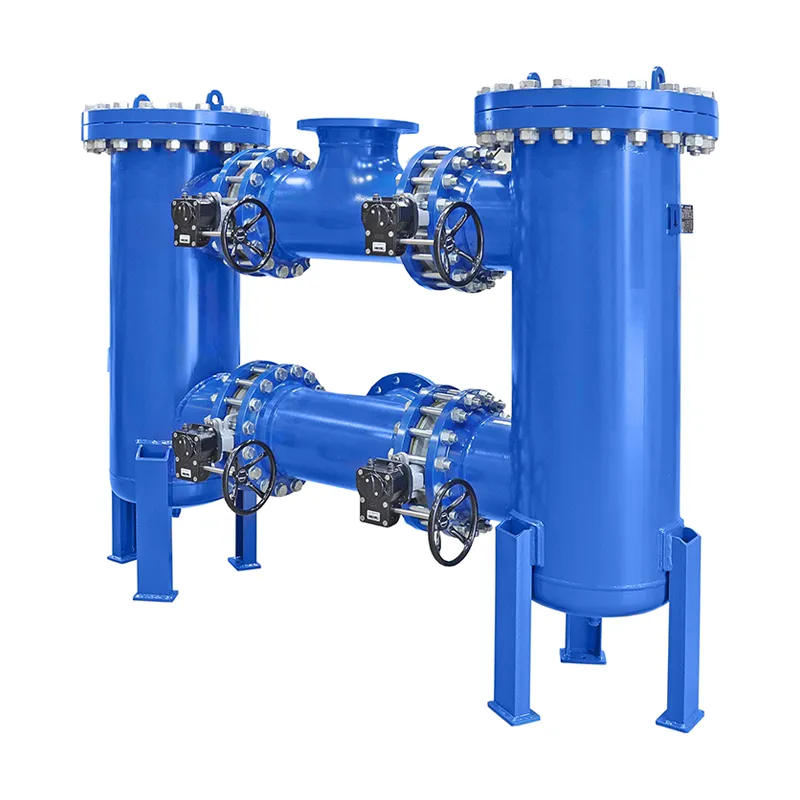

Die Aufnahme zeigt einen Doppelfilter DN300 in Stahl, RAL 5010 blau lackiert, mit handbetätigten Absperrarmaturen. Das ist das obere Ende der Datenblattreihe. In dieser Größe bestimmen Gewicht und Zugänglichkeit die Konstruktion mit. Zu klären ist dann, wohin die Last geht und wie der Deckel geöffnet wird. Auch die Entnahme des Siebkorbs per Kran gehört dazu.
Anwendungen
Überall, wo eine Unterbrechung teurer ist als das zweite Gehäuse. Ebenso dort, wo viel Schmutz anfällt und deshalb häufig gereinigt werden muss.
Fertigung
Zuschnitt, Schweißen, Oberfläche und Prüfung liegen bei uns. Deshalb ist eine abweichende Baulänge, ein Sonderwerkstoff oder eine zusätzliche Muffe kein Aufpreis auf ein Katalogteil, sondern Teil der Konstruktion.
Anfrage
Nennen Sie uns Medium, Volumenstrom, Betriebsdruck und Betriebstemperatur. Daraus legen wir Nennweite, Siebfläche und Werkstoff aus. Pflicht sind nur Nennweite und Druckstufe – kennen Sie sie noch nicht, wählen Sie „bitte auslegen“ oder „weiß ich nicht“. Weitere Filter ergänzen Sie mit „+ weitere Position“.
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Zum Ausdrucken
Sie arbeiten lieber auf Papier? Füllen Sie das Formular aus und senden Sie es per E-Mail an uns zurück.
Ja. Beide Namen meinen dieselbe Bauart: zwei Filterkammern in einem Gehäuse, die über eine Umschalteinheit gewechselt werden. Doppelfilter ist die Bezeichnung aus unserem Katalog, Umschaltfilter benennt die Funktion und ist im Betrieb mindestens ebenso gebräuchlich – gemeint ist dasselbe Gerät.
Im internationalen Sprachgebrauch heißt es Duplexfilter, englisch duplex filter oder duplex strainer. Nicht zu verwechseln mit dem Werkstoff Duplexstahl, einem nichtrostenden Sonderstahl, den wir auf Anfrage ebenfalls verarbeiten.
Sobald der Stillstand teurer ist als das zweite Gehäuse. Beim Einfachfilter muss die Leitung zum Siebwechsel drucklos werden; beim Doppelfilter wird umgeschaltet und weitergefahren. Bei hoher Schmutzfracht kommt hinzu, dass häufiger gereinigt wird – dann summiert sich jeder Stillstand.

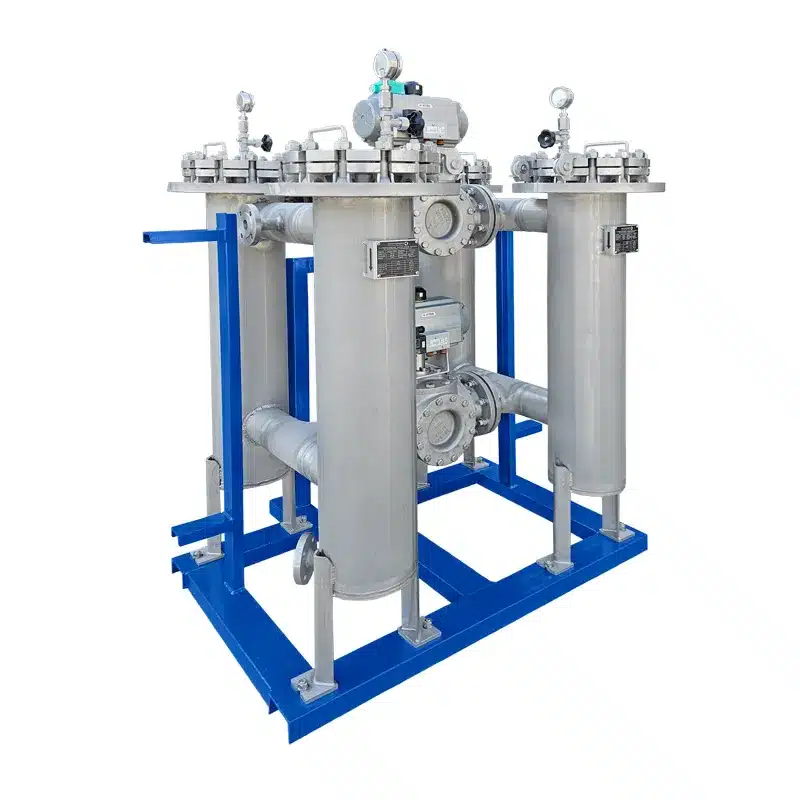

Bei knappem Bauraum die 3-Wege-Kugelhähne, weil ein Hahn Zu- und Abstrom übernimmt. Bei größeren Nennweiten die vier Absperrklappen. Soll aus der Leittechnik geschaltet werden, kommt der pneumatische Antrieb mit Stellungsanzeige dazu.
Im Standard DN50 bis DN300. Bis DN150 sind PN6 bis PN40 möglich, oberhalb DN150 PN6 bis PN16. Größere Nennweiten und höhere Druckstufen legen wir auf Anfrage aus.
Am Differenzdruck. Er ist der einzige verlässliche Hinweis auf den Verschmutzungsgrad – die Standzeit lässt sich nicht nach Kalender planen. Von der Anzeige über den Schaltkontakt bis zum Druckmessumformer steht die Auswahl unter Differenzdruck am Filter.
Ja, auch für fremdgelieferte Gehäuse. Am schnellsten geht es mit den Maßen des Altteils: Außendurchmesser, Höhe, Bügel- oder Bodenausführung und die Maschenweite. Ein Foto hilft zusätzlich.
Alle Grundformen im Vergleich: Industriefilter
Siebkörbe und Feinsiebe als Ersatz fertigen wir für Doppel- und Umschaltfilter nach Maß oder Muster – für eigene Baureihen ebenso wie für Fremdfabrikate. Zum Ersatzteil →
Nennen Sie uns Medium, Volumenstrom, Druck und Temperatur sowie das Bauteil, das geschützt werden soll. Sie erhalten eine Auslegung mit Nennweite, Umschaltvariante, Maschenweite und Werkstoff.
