Gehäuse und Handhabung
Ein gefüllter Filter wiegt ein Vielfaches des leeren Gehäuses. Wohin diese Last geht, muss vor der Fertigung feststehen: auf eigene Standfüße, auf die Rohrleitung oder auf eine Konsole. Wir setzen die Abstützung dorthin, wo Ihre Aufstellung sie braucht – zwei Füße, drei oder eine ganz andere Lösung.
Dreipunkt-Ausführung
zwei Füße oder Konsole
höhenverstellbar
Hebeösen und Tragbratzen
Ein Siebkorbfilter DN300 fasst mehrere hundert Liter. Gefüllt lastet dieses Gewicht auf der Rohrleitung, wenn der Filter nicht abgestützt ist – dazu kommen Kräfte aus Wärmedehnung und aus dem Betrieb. Eigene Füße nehmen diese Last auf und entlasten die Flanschverbindung.
Die Zahl der Füße ist keine feste Größe. Drei Punkte stehen auf jedem Untergrund wackelfrei. Zwei genügen, wenn der Filter zusätzlich an der Leitung hängt. Bei beengter Aufstellung kommt stattdessen eine Konsole oder ein Winkelfuß mit Befestigungslöchern zum Einsatz. Was passt, ergibt sich aus Ihrer Aufstellung – deshalb steht es in der Zeichnung, bevor gefertigt wird.
Abstützung und Montagepunkte lassen sich frei kombinieren.

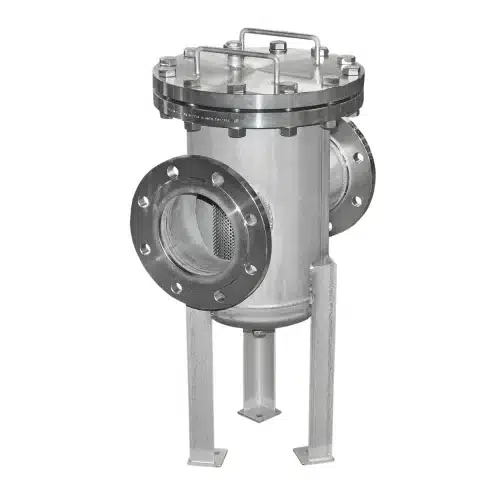

Drei Füße stehen auf jedem Untergrund ohne zu kippeln – auch auf einem Boden, der nicht ganz eben ist. Die häufigste Wahl bei frei stehenden Filtern, verfügbar bei Siebkorb-, Einfach- und Doppelfilter sowie beim Topfschmutzfänger.
Trägt die Rohrleitung einen Teil der Last, genügen zwei Auflagepunkte. Bei langen Gehäusen oder hohen Zusatzlasten werden es auch mehr. Die Zahl richtet sich nach Gewicht und Aufstellung, nicht nach einem festen Schema.

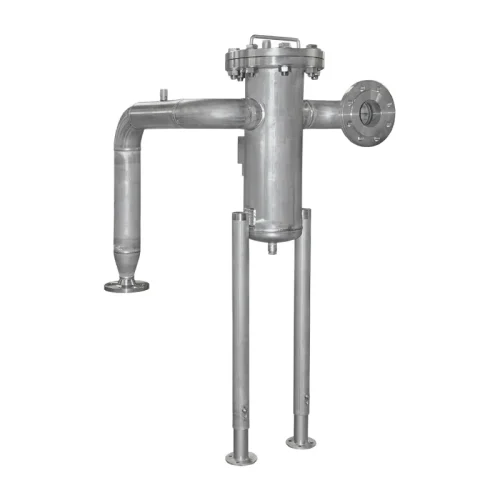

Verstellbare Füße gleichen Unebenheiten aus und richten den Filter genau auf die Höhe der Rohrleitung aus. Sinnvoll überall dort, wo der Filter nachträglich in eine bestehende Leitung eingesetzt wird.

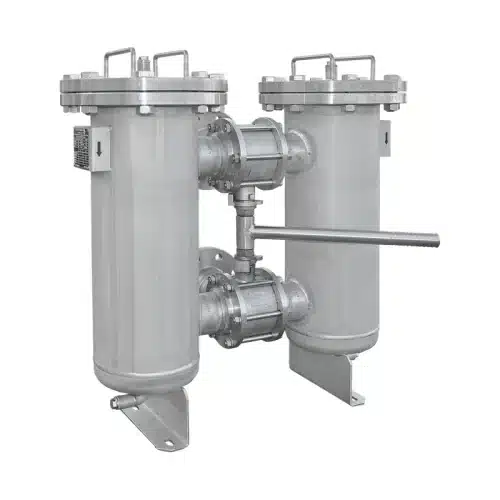

Statt frei zu stehen, wird der Filter mit dem Untergrund verschraubt – über Winkelfüße mit Bohrungen. Beim Doppelfilter mit Absperrklappen-Umschaltung gehört diese Ausführung zum Standard, weil die Umschalteinheit zusätzliches Gewicht und Bedienkräfte einbringt.

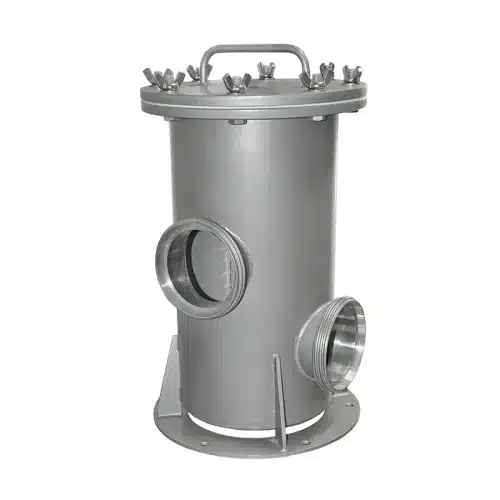

Angeschweißte Laschen, mit denen das Gehäuse auf einem Träger, einer Konsole oder einem Gestell aufliegt. Die Lösung, wenn unter dem Filter kein Platz für Füße ist oder er in einer Höhe montiert wird.

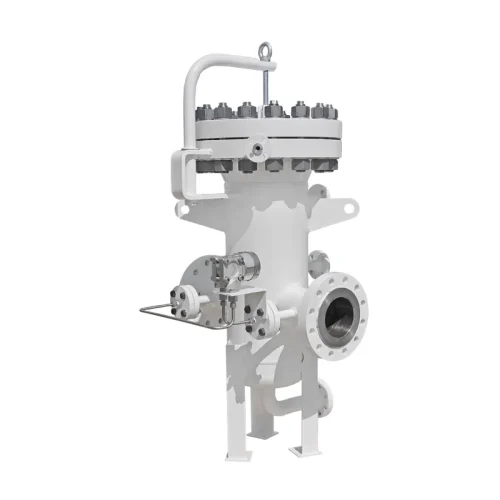

Zum Anschlagen beim Einheben des ganzen Filters. Bei großen Geräten gehören sie zur Grundausstattung, weil sich das Gehäuse sonst nicht sicher bewegen lässt. Eine Öse am Deckel gehört dagegen zur Handhabung beim Öffnen – sie steht bei der Deckel-Hebe- und Schwenkvorrichtung.
Die Ausführung wird je Filter konstruiert. Die folgenden Angaben umreißen den Rahmen.
| Bauteil oder Beispiel | Ausführung | Hinweis |
|---|---|---|
| Abstützung | ||
| Dreipunkt-Standfüße | SKF · EF · DF · PSA | verbreitetste Ausführung |
| Andere Anzahl | zwei oder mehr | nach Gewicht und Aufstellung |
| Höhenverstellbar | zum Ausrichten | bei unebenem Untergrund |
| Winkelfuß mit Bohrungen | zum Verschrauben | Standard beim DF mit Klappen |
| Tragbratzen | Auflage auf Träger | wenn kein Platz unter dem Filter ist |
| Montagepunkte | ||
| Hebeösen am Gehäuse | zum Anschlagen | bei großen Filtern Grundausstattung |
| Hebeöse am Deckel | siehe Schwenkvorrichtung | gehört zur Handhabung beim Öffnen |
| Werkstoff | wie das Gehäuse | Stahl oder Edelstahl |
Warum die Dreipunktausführung so verbreitet ist, hat einen einfachen Grund: Drei Auflagepunkte liegen immer in einer Ebene, vier tun das nur auf perfekt ebenem Boden. Ein vierter Fuß bringt keine zusätzliche Sicherheit, sondern erzeugt bei unebenem Untergrund Verspannungen im Gehäuse. Wo eine andere Zahl sinnvoll ist – weil die Leitung mitträgt oder das Gehäuse lang ist – legen wir sie entsprechend aus. Entscheidend ist nicht die Zahl, sondern dass die Last berechnet und die Lage in der Zeichnung festgehalten ist.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – dort sind Zahl, Lage und Höhe der Füße sowie die Montagepunkte eingezeichnet. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Zeichnungen, Spezifikationen, Stücklisten oder das Datenblatt des Vorgängerfilters sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Nein. Drei Punkte stehen zwar auf jedem Untergrund wackelfrei, aber wenn die Rohrleitung einen Teil der Last trägt, genügen zwei. Bei langen Gehäusen oder zusätzlichen Anbauten können es mehr sein, und statt Füßen kommen auch Tragbratzen oder eine Konsole in Frage.
Das entscheidet das Betriebsgewicht, nicht die Nennweite allein – ein gefüllter Filter wiegt ein Vielfaches des leeren Gehäuses. Wir weisen das Gewicht in der Zeichnung aus. Bei Filtern ab DN250 werden Standfüße erfahrungsgemäß fast immer mitbestellt.
Er wird auf Ihre Aufstellung ausgelegt – maßgeblich sind die Höhe der Rohrleitung und die Unebenheit des Untergrunds. Nennen Sie uns beides, dann legen wir den Bereich fest und halten ihn in der Zeichnung fest.
Angeschweißte Laschen, mit denen das Gehäuse auf einem Träger oder einer Konsole aufliegt, statt auf eigenen Füßen zu stehen. Sinnvoll bei beengter Aufstellung oder wenn der Filter erhöht montiert wird.
Bei großen Filtern sehen wir sie standardmäßig vor, weil das Gerät sonst nicht sicher eingehoben werden kann. Bei kleineren Nennweiten sind sie auf Wunsch erhältlich – auch am Deckel.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns die Höhe der Rohrleitung, den Untergrund und ob der Filter verankert werden soll – daraus ergeben sich Zahl, Art und Höhe der Abstützung.
