Gehäuse und Handhabung
Ein Filterdeckel wiegt mehr, als man ihm ansieht – und er wird nicht seltener abgenommen, weil er schwer ist. Die Hebe- und Schwenkvorrichtung nimmt ihm das Gewicht: anheben, zur Seite schwenken, Korb entnehmen. Der Deckel wird nie abgelegt, die Dichtfläche bleibt sauber, und niemand muss ihn tragen.
DN50 bis DN1000
Scharnier mit Griff
mit Schnellverschluss kombiniert
für die Siebplatte
Die Fläche eines Deckels wächst im Quadrat zur Nennweite. Mit der Druckstufe wächst zusätzlich die Wandstärke. Ein Deckel, der bei DN100 noch bequem in einer Hand liegt, ist bei DN300 ein Fall für zwei Personen oder den Hallenkran – und das bei jeder Reinigung.
Die Schwenkvorrichtung löst das, ohne dass Hebezeug bereitstehen muss: Ein Scharnier hält den Deckel am Gehäuse, ein Griff führt ihn. Er wird angehoben, zur Seite geschwenkt und bleibt dort stehen. Weil er nirgends abgelegt wird, bleiben Dichtfläche und Dichtung sauber – ein Nebeneffekt, der die Standzeit der Dichtung spürbar verlängert.
Welche Form sinnvoll ist, richtet sich nach Deckelgewicht und Platz neben dem Filter.

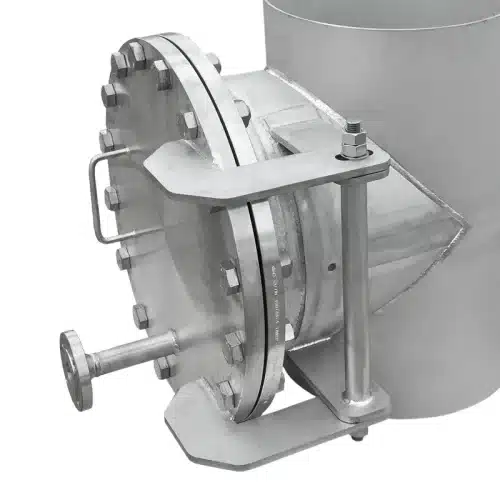

Das Scharnier sitzt am Gehäuseflansch, der Griff auf dem Deckel. Gelöst wird der Verschluss, dann schwenkt der Deckel zur Seite. Das ist die verbreitetste Ausführung. Beim T-Filter gehört sie in der horizontalen Bauform zum Standard. Dort sitzt kein Siebkorb, sondern eine Siebplatte: Das aufgeschwenkte Scharnier gibt den Zugang frei, damit sie sich ohne Verkanten herausziehen lässt.

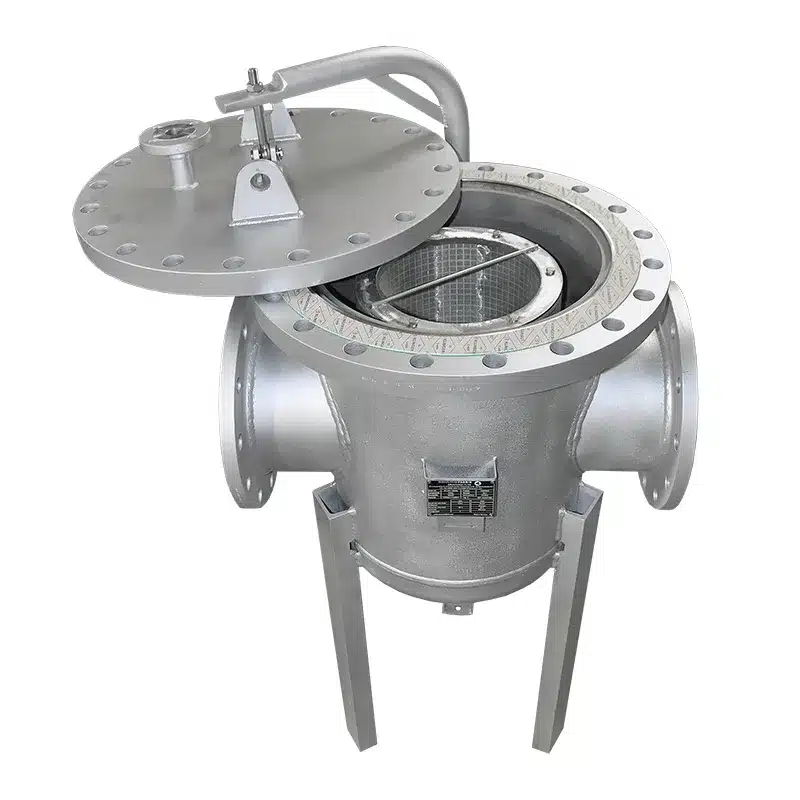

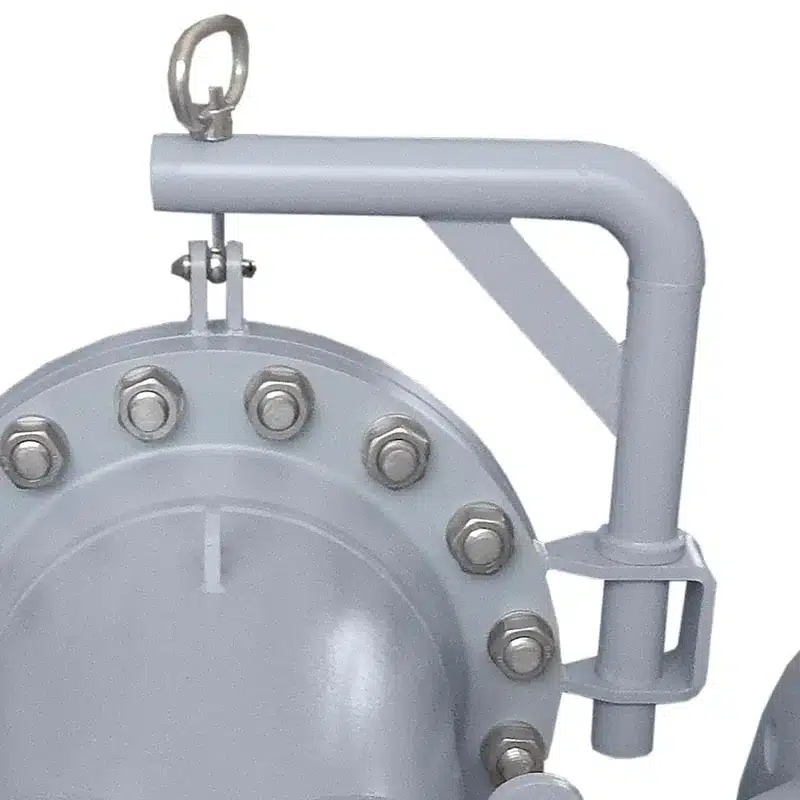

Bei großen Nennweiten reicht das reine Scharnier nicht: Der Deckel muss erst angehoben werden, bevor er schwenken kann. Die Vorrichtung übernimmt beides in einer Bewegung – gebaut für Filter bis DN1000.

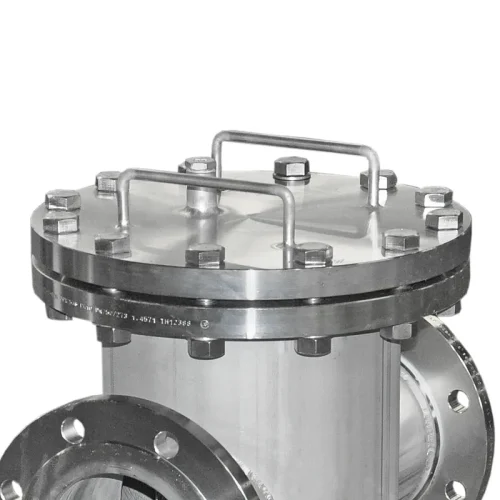

Auch ohne Schwenkvorrichtung erleichtern angeschweißte Griffe das Führen des Deckels. Bei mittleren Nennweiten oft die einfachste Lösung, bei großen die Ergänzung zum Scharnier.

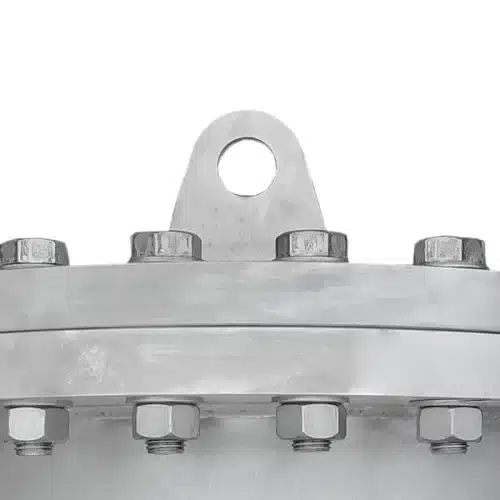

Wo der Deckel nicht geschwenkt, sondern abgehoben wird, kommt eine Öse in die Deckelmitte – als Ringmutter oder angeschweißte Lasche. Daran wird der Kranhaken oder ein Hebezeug angeschlagen, der Deckel hängt waagerecht und lässt sich kontrolliert absetzen. Sinnvoll bei sehr schweren Deckeln und dort, wo neben dem Filter kein Platz zum Schwenken ist.

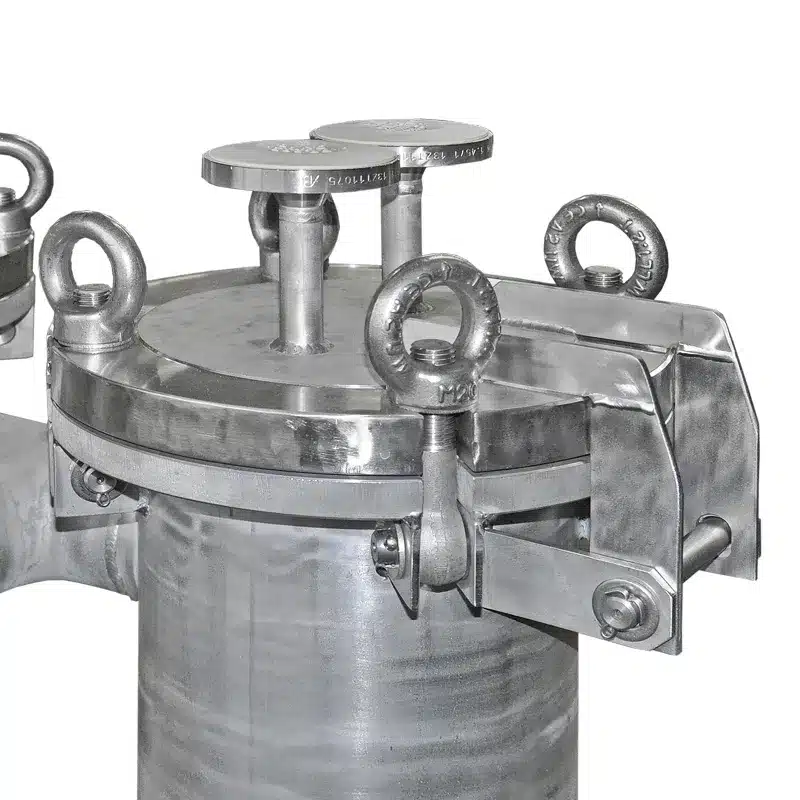

Klappaugenschrauben lösen den Deckel, das Scharnier trägt ihn. Bei Filtern von DN300 bis DN700 werden beide Ausstattungen regelmäßig zusammen bestellt – dann ist der Filter in einer Minute offen.
Scharnier und Griff werden an Gehäuse und Deckel angeschweißt. Das ist Arbeit am Druckbehälter mit Prüfung und Dokumentation – bei häufiger Reinigung rechnet sie sich trotzdem schnell.
Die Ausführung wird je Filter konstruiert; die folgenden Angaben sind der Rahmen.
| Bauart oder Bauteil | Ausführung | Hinweis |
|---|---|---|
| Verfügbarkeit | ||
| Siebkorbfilter, Einfachfilter | DN50 – DN1000 | Hebe- und Schwenkvorrichtung |
| Doppelfilter | je Kammer | beide Deckel getrennt |
| T-Filter | Scharnier mit Griff | Standard in horizontaler Ausführung |
| Topfschmutzfänger | nicht erforderlich | Deckel von Hand, Klemmverbindung |
| Bestandteile | ||
| Scharnier | am Gehäuseflansch angeschweißt | Werkstoff wie Gehäuse |
| Griff | auf dem Deckel | einzeln oder paarweise |
| Hebemechanik | bei schweren Deckeln | anheben vor dem Schwenken |
| Hebeöse am Deckel | Ringmutter oder Lasche | mittig, zum Anschlagen am Kran |
Ob die Vorrichtung nötig ist, entscheidet das Gewicht des konkreten Deckels. Es hängt neben der Nennweite an der Druckstufe und am Werkstoff. Wir weisen das Gewicht in der Konstruktionszeichnung aus, damit Sie es gegen Ihre betriebliche Gefährdungsbeurteilung halten können.
Als Erfahrungswert: Sobald der Deckel nicht mehr bequem von einer Person geführt werden kann und regelmäßig geöffnet wird, trägt sich die Vorrichtung über die eingesparte Zeit. Bei Filtern ab DN300 wird sie fast immer mitbestellt.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – dort sind Scharnierseite, Schwenkrichtung und das Deckelgewicht ausgewiesen. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Zeichnungen, Spezifikationen, Stücklisten oder das Datenblatt des Vorgängerfilters sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Das entscheidet nicht die Nennweite allein, sondern das Deckelgewicht – es steigt mit Nennweite, Druckstufe und Wandstärke. Wir nennen das Gewicht in der Zeichnung. Ab DN300 wird die Vorrichtung erfahrungsgemäß fast immer mitbestellt.
Beide Bezeichnungen meinen dasselbe. In unseren Datenblättern und Prospekten steht „Deckel-Hebe- und Schwenkvorrichtung“, im Anforderungsformular ist von der „Deckel-Hebe- und Drehvorrichtung“ die Rede. Wir vereinheitlichen auf Schwenkvorrichtung.
Geschwenkt wird, wo neben dem Filter Platz ist: Der Deckel bleibt am Gehäuse und muss nicht abgelegt werden. Abgehoben wird dort, wo dieser Platz fehlt oder der Deckel so schwer ist, dass Hebezeug ohnehin gebraucht wird – dann sitzt eine Öse mittig im Deckel, an der der Kranhaken angreift.
Nach Ihrer Vorgabe. Entscheidend ist, wo neben dem Filter Platz ist und von welcher Seite bedient wird – beides legen wir in der Zeichnung fest, bevor gefertigt wird.
Ja, und das ist die sinnvollste Kombination: Der Schnellverschluss löst den Deckel ohne Schlüsselsatz, die Schwenkvorrichtung trägt ihn. Bei Großnennweiten werden beide regelmäßig zusammen bestellt.
Ja. Die Vorrichtung wird so ausgeführt, dass der geöffnete Deckel sicher steht und den Zugang zum Siebkorb freigibt – er muss nicht festgehalten werden.
