Gehäuse und Handhabung
Ein verschraubter Deckel hält jeden Druck – aber jede Reinigung kostet Zeit am Schraubenkranz. Der Schnellverschluss dreht das um: Muttern lösen, Schrauben wegklappen, Deckel ab. Welche Bauart möglich ist, entscheiden Nennweite und Druck gemeinsam – nicht der Wunsch allein.
Klappaugenschrauben
Klemmverbindung nach DIN 32676
DIN 444-B
Nennweite × Druck
Der Deckel eines Filters wird nicht einmal im Jahr geöffnet, sondern so oft, wie das Medium es verlangt – bei stark belasteten Kreisläufen wöchentlich. Bei einem verschraubten Deckel bedeutet jedes Öffnen: Muttern einzeln lösen, ablegen, danach über Kreuz wieder anziehen. Das dauert, und es geht Material verloren, wenn Muttern verschleppt werden.
Beim Schnellverschluss bleiben die Schrauben am Gehäuse. Sie werden gelöst und weggeklappt, der Deckel ist frei. Bei kleinen Nennweiten geht es ganz ohne Werkzeug: Eine Klemmverbindung wird von Hand geöffnet. Die Grenze setzt die Physik – die Kraft auf den Deckel wächst mit der Fläche und dem Druck.
Von der klassischen Klappschraube bis zur werkzeuglosen Klemmverbindung. Welche passt, hängt an Nennweite, Auslegungsdruck und daran, wie sauber es zugehen muss.

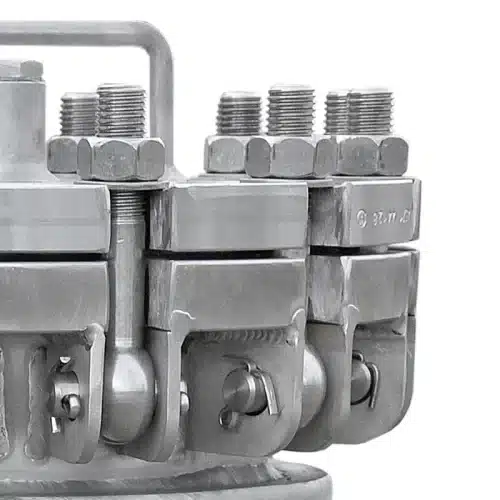

Die Schrauben sitzen in Gelenken am Gehäuseflansch. Zum Öffnen wird die Mutter gelöst und die Schraube zur Seite geklappt – sie bleibt am Filter. Die verbreitetste Bauart, von DN50 bis in große Nennweiten.

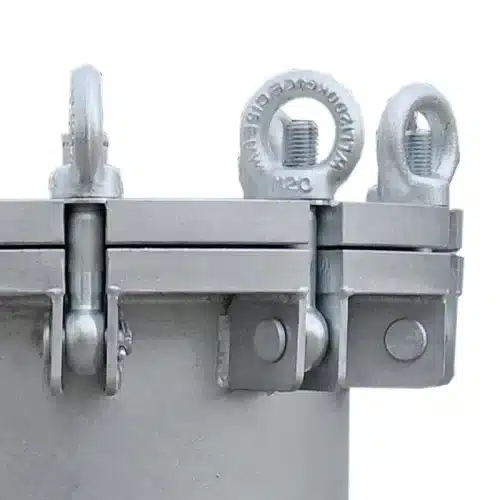

Statt der Flügel trägt die Mutter einen geschlossenen Ring. Durch ihn lässt sich ein Stab stecken – damit wird gleichmäßig und mit mehr Gefühl angezogen als von Hand. Der Ring dient zugleich als Anschlagpunkt. In Edelstahl, üblich M16 bis M24.

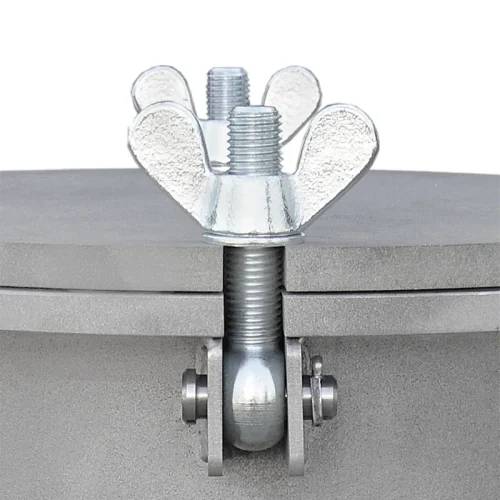

Die Flügelmutter wird mit zwei Fingern gedreht – kein Schlüssel, kein Werkzeug am Filter. Die verbreitetste Ausführung dort, wo häufig geöffnet wird und die Anzugskräfte moderat bleiben. Ein typischer Fall ist ein Einfachfilter DN200 bei 10 bar.

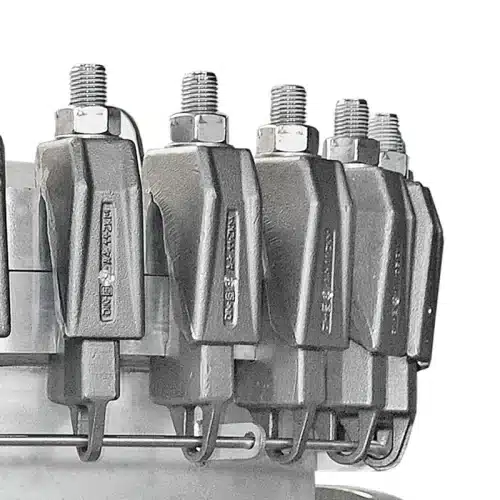

Statt Schrauben durch den Flansch greifen keilförmige Klemmpratzen von außen über Deckel- und Gehäuseflansch. Jede wird mit einer eigenen Mutter angezogen, ein umlaufender Sicherungsdraht hält sie beim Öffnen am Filter. Weil jede Pratze einzeln gelöst wird, bleibt der Verschluss auch bei großen Gehäusen beherrschbar – auch in großen Nennweiten wie DN600.

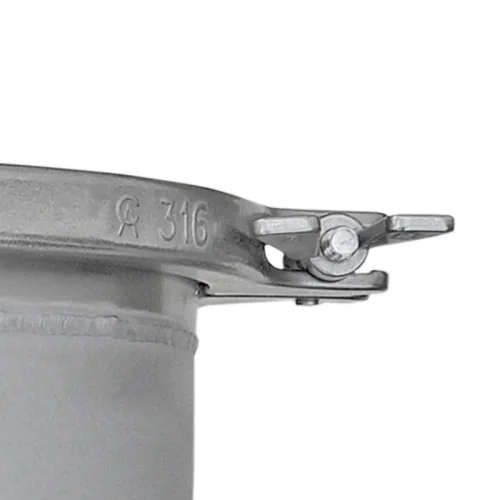

Eine Verbindung statt eines ganzen Schraubenkranzes: Ein Ring oder eine Klammer umschließt den Deckelflansch und wird von Hand gespannt. Beim Topfschmutzfänger ist das die Aseptik-Klemmverbindung nach DIN 32676 bis PN10, in der Chemie die spaltfreie Tri-Clamp-Variante. Gemeinsam ist ihnen: kein Werkzeug, dafür eine Grenze bei Nennweite und Druck.

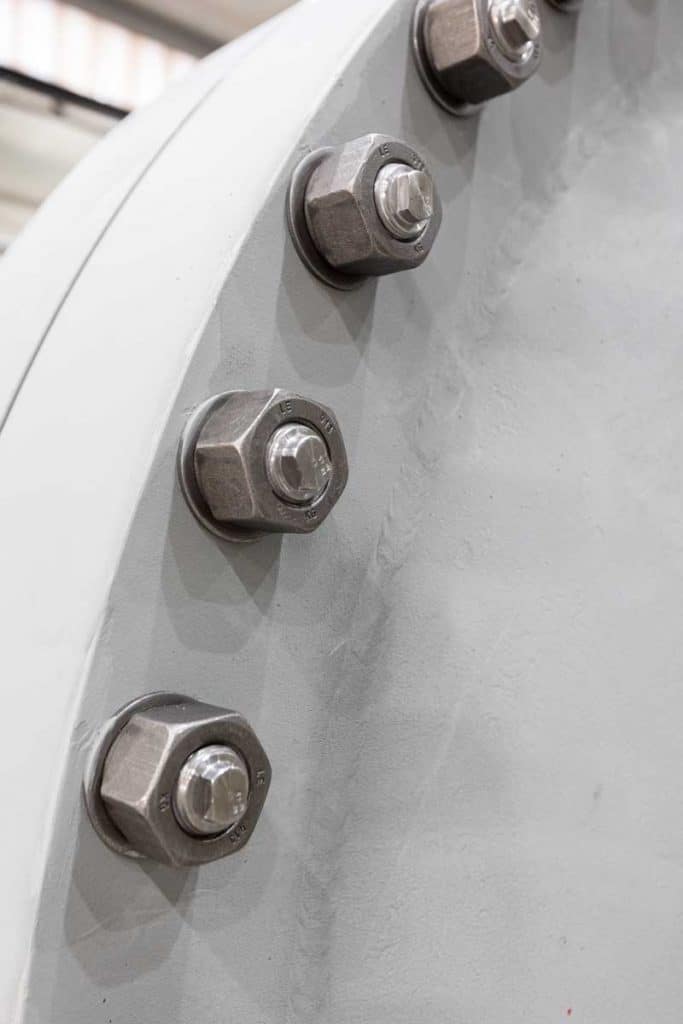

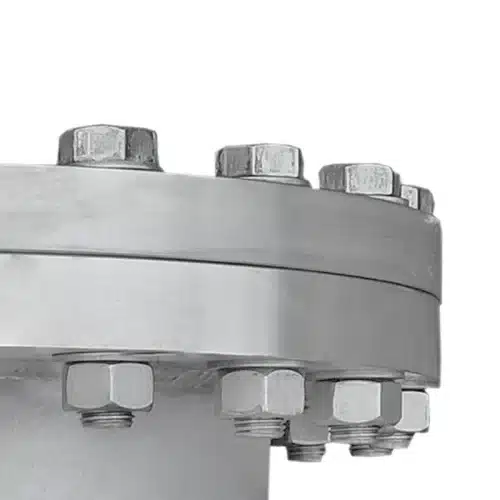

Der klassische Schraubenkranz am Deckelflansch. Mit Nennweite und Druck wächst die Kraft auf den Deckel – irgendwann ist das die einzige Verbindung, die sie sicher aufnimmt. Die Erleichterung beim Öffnen kommt dann aus der Hebe- und Schwenkvorrichtung statt aus dem Verschluss. Bei kleineren Gehäusen genügt mitunter ein rechteckiger Deckelflansch mit nur vier Schrauben.
Die Grenzen sind keine festen Katalogwerte, sondern ergeben sich aus der Auslegung.
| Bauart oder Beispiel | Wert | Hinweis |
|---|---|---|
| Bauarten und Grenzen | ||
| Klappaugenschrauben | bis in große Nennweiten | Standard bei SKF, EF und DF |
| Augenschrauben | DIN 444-B, M16 – M24 | Werkstoff A2, Edelstahl |
| mit Flügelmuttern | von Hand | ohne Werkzeug am Filter |
| mit Ringmuttern | Stab durchsteckbar | gleichmäßiger Anzug, auch Anschlagpunkt |
| Klemmpratzen | einzeln lösbar | auch bei großen Nennweiten, mit Verliersicherung |
| Klemmverbindung, aseptisch | DIN 32676, bis PN10 | Topfschmutzfänger |
| Klemmverbindung, Tri-Clamp | spaltfrei | Chemie und häufige Reinigung |
| Fest verschraubt | Schraubenkranz | wenn kein Schnellverschluss mehr trägt |
| Rechteck-Deckelflansch | vier Schrauben | Variante bei kleineren Gehäusen |
| Zum Verständnis | ||
| Kraft auf den Deckel | Druck × Fläche | wächst mit dem Quadrat der Nennweite |
| Daraus folgt | mehr Schrauben oder kleinerer Druck | Grenze je Filter gerechnet |
Die Kraft, die den Deckel abheben will, ist Druck mal Fläche. Bei DN100 und 10 bar sind das rund 8 Kilonewton, bei DN300 und demselben Druck schon über 70 – die Fläche wächst im Quadrat zur Nennweite. Deshalb lässt sich nicht sagen, ein Klemmring halte „bis 10 bar“: Er hält bei kleiner Nennweite mehr und bei großer weniger. Wir rechnen die Verbindung für Ihren Filter und schlagen die Bauart vor, die zu Nennweite und Auslegungsdruck passt.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – die Zeichnung weist auch die Bauart des Deckelverschlusses aus. Erst wenn Sie sie bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Zeichnungen, Spezifikationen, Stücklisten oder das Datenblatt des Vorgängerfilters sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Das hängt nicht am Verschluss allein, sondern am Verhältnis von Nennweite und Druck. Die Kraft auf den Deckel ist Druck mal Fläche und wächst im Quadrat zur Nennweite. Bei kleinen Filtern sind zweistellige Drücke möglich, bei großen wird es früh eng. Wir rechnen es für Ihren Fall.
Augenschrauben mit Flügelmuttern und alle Klemmverbindungen – die Aseptik-Variante nach DIN 32676 ebenso wie Tri-Clamp. Bei Ringmuttern genügt ein Stab, der durch den Ring gesteckt wird; ein Schlüsselsatz ist auch dort nicht nötig.
Die Flügelmutter ist schneller, weil sie sich mit zwei Fingern drehen lässt. Die Ringmutter erlaubt es, einen Stab durchzustecken und damit gleichmäßiger und fester anzuziehen – sinnvoll, wenn die Dichtung eine definierte Vorspannung braucht. Der Ring dient nebenbei als Anschlagpunkt.
Keilförmige Klemmstücke, die von außen über Deckel- und Gehäuseflansch greifen und einzeln mit einer Mutter angezogen werden. Ein umlaufender Draht sichert sie gegen Verlieren. Der Vorteil bei großen Gehäusen: Jede Pratze wird für sich gelöst, statt einen ganzen Schraubenkranz über Kreuz zu bearbeiten.
Meist ja, aber es ist Arbeit am Druckbehälter: Der Deckelflansch wird angepasst, die Schraubengelenke werden angeschweißt, danach folgen Prüfung und Dokumentation. Bei einem anstehenden Filtertausch lohnt es sich zu prüfen, ob ein neuer Filter günstiger kommt.
Graphit-Spießblech ist für mehrfaches Öffnen ausgelegt, solange die Dichtfläche sauber bleibt. Bei sehr häufigem Wechsel sind Elastomer- oder PTFE-Dichtungen sinnvoller – die Wahl hängt zusätzlich an Medium und Temperatur.
Der Verschluss hält den Deckel zu, die Schwenkvorrichtung trägt ihn. Bei großen Nennweiten braucht es beides: Klappaugenschrauben zum schnellen Lösen und ein Scharnier, damit der schwere Deckel nicht abgehoben werden muss.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns Nennweite, Auslegungsdruck und wie oft geöffnet wird – daraus ergibt sich, welche Bauart trägt und wo die Grenze liegt.
