Y-Schmutzfänger · Schrägsitzfilter
Der verbreitetste Schmutzfänger überhaupt: ein Y-förmiges Gehäuse mit schräg liegendem Siebeinsatz, das direkt in die Rohrleitung eingesetzt wird. Er baut kurz, braucht wenig Platz und ist von DN10 bis DN500 verfügbar.
Beim Y-Schmutzfänger führen zwei Wege zum Ziel: Gehäuse aus Guss, Edelstahl oder Messing als Lieferprogramm – und die Anpassung an Ihren Prozess im eigenen Haus. Beides bekommen Sie von uns. Als Schmutzfänger in der Rohrleitung schützt er Pumpen, Ventile und Zähler. Damit ist er der gängige Schmutzfilter für die Industrie.
ISO 9001 · TÜV-Schweißbetrieb AD2000-HP0 · DGRL 2014/68/EU

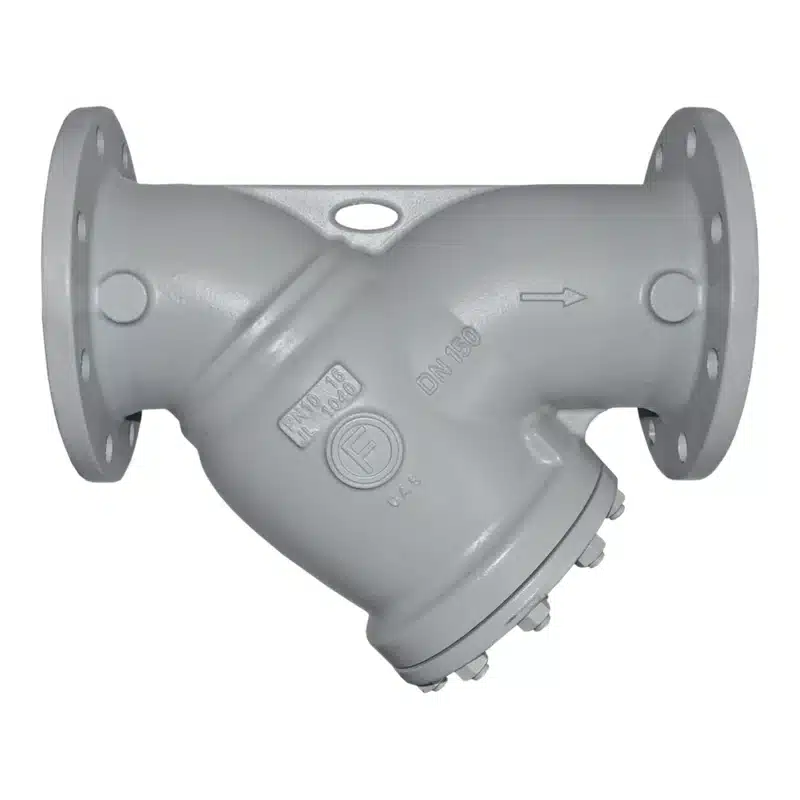

Funktionsprinzip
Das Medium strömt gerade durch, der Siebeinsatz sitzt im schräg abgehenden Ast des Y. Was zurückgehalten wird, sammelt sich dort und wird beim Öffnen der Verschlussschraube mit dem Sieb entnommen.
Diese Form hat zwei Vorteile: Der Filter braucht kaum mehr Baulänge als ein Formstück, und der Sieblauf lässt sich reinigen, ohne die Leitung zu zerlegen. Dafür ist die Filterfläche kleiner als bei einem Korbfilter – der Y ist die Wahl für den Schutz eines Bauteils, nicht für hohe Schmutzfracht.
Namensbezeichnungen
Weil der Siebeinsatz schräg zum Durchfluss steht, heißt diese Bauart auch Schrägsitzfilter oder Schrägsitz-Schmutzfänger. Im Englischen ist es der Y strainer oder Y filter.
Ein Hinweis zur Verwechslung: „Schrägsitz“ allein bezeichnet meist ein Ventil, nicht einen Filter. Wer einen Filter sucht, sollte den Zusatz mitnennen – Schrägsitzfilter oder Y-Schmutzfänger.
Werkstoffe
Anders als die geschweißten Bauarten kommt der Y-Schmutzfänger überwiegend als Gussgehäuse. Das macht ihn in kleinen Nennweiten wirtschaftlich und erlaubt Formen, die sich schweißtechnisch kaum herstellen ließen.

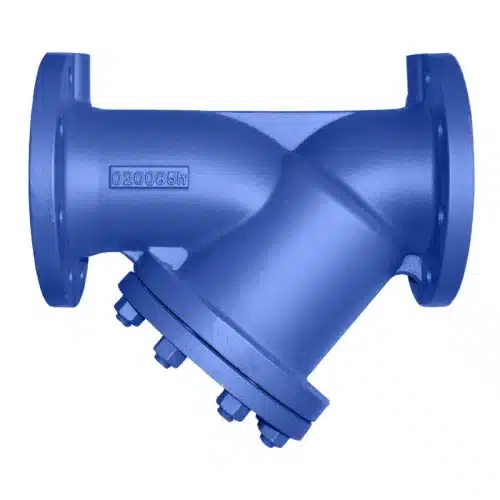

Grauguss, Sphäroguss und Stahlguss decken den größten Teil der Anwendungen ab – von der Heizungsanlage bis zur Prozessleitung. Sphäroguss dort, wo höhere Drücke und Temperaturwechsel zusammenkommen.
Für Medien, bei denen Guss an seine Grenzen kommt: Säuren, Laugen, Reinstmedien. Auch als geschweißte Ausführung mit Schweißenden statt Flanschen erhältlich.

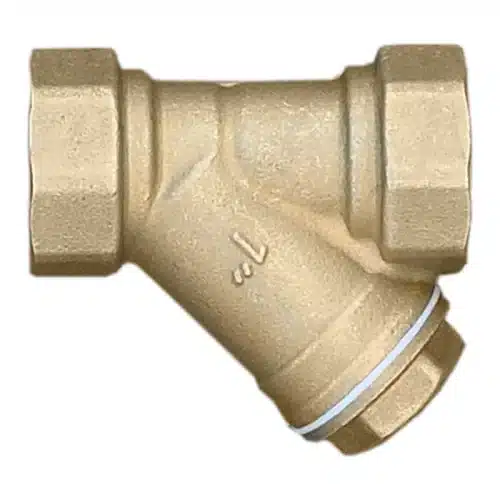

In kleinen Nennweiten und im Gewindeanschluss die kompakteste und wirtschaftlichste Bauform. Verbreitet ist sie in der Gebäudetechnik und an Nebenleitungen.
Angeschlossen wird über Flansch nach DIN EN 1092-1, Schweißende oder Gewinde; die Baulänge folgt EN 558, auf Wunsch als Sonderlänge. Ausführungen nach ANSI sind ebenso möglich.

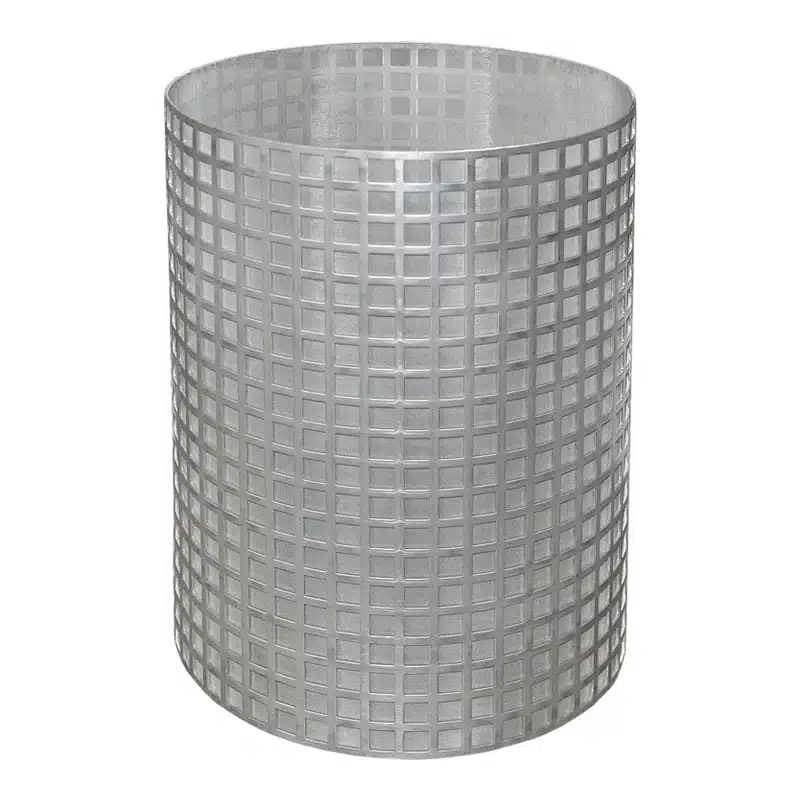

Siebeinsatz
Der Siebeinsatz bestimmt, was zurückgehalten wird. Er ist zugleich das Teil, das verschleißt. Vier Ausführungen decken die Spanne von grob bis fein ab:
Die Maschenweite reicht von 0,05 bis 10 mm. Welche Feinheit richtig ist, ergibt sich aus dem Bauteil dahinter – nachzulesen unter Maschenweite für den Y-Schmutzfänger auslegen →.
Zwei Wege
Beim Y-Schmutzfänger arbeiten wir anders als bei unseren geschweißten Baureihen. Das hat einen einfachen Grund: Für diese Bauart gibt es ein breites, erprobtes Programm an Gussgehäusen. Es neu zu erfinden, wäre für Sie teurer und nicht besser.
Erstens
Wir liefern Y-Schmutzfänger führender Armaturenhersteller. Dazu gehören Fromme in Grauguss, Stahlguss und Edelstahl von DN15 bis DN300 und ARI in verschiedenen Gussarten bis DN500. Von KSB kommen die Reihen BOA-S und BOACHEM-FSA bis DN400. Alle Reihen sind in PN10 bis PN40 verfügbar.
Welches Fabrikat passt, hängt an Medium, Druckstufe und Anschluss – und daran, was in Ihrer Anlage bereits verbaut ist. Einheitlichkeit spart später Ersatzteile.
Zweitens

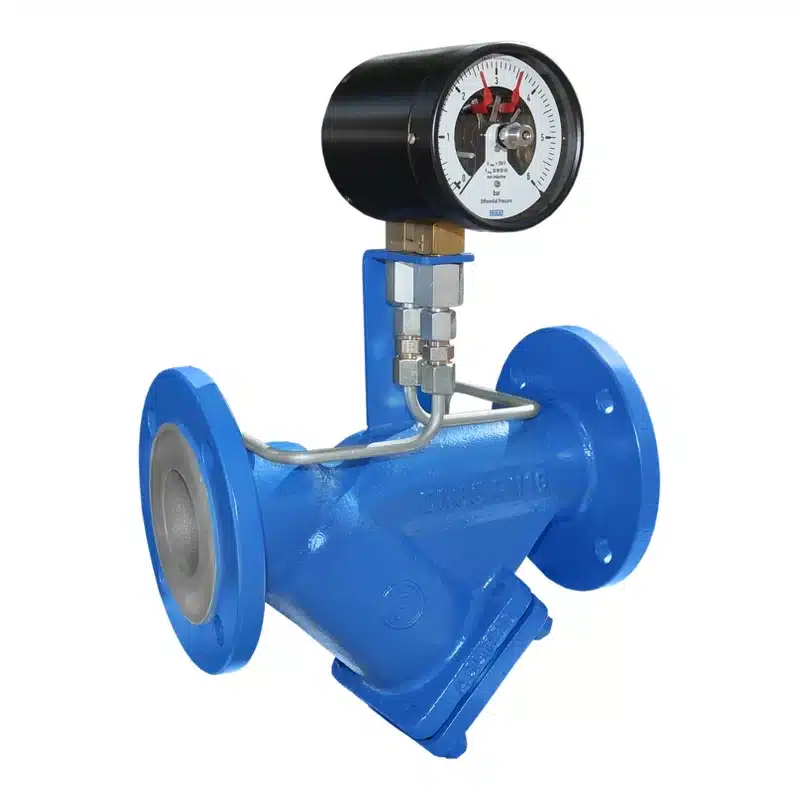

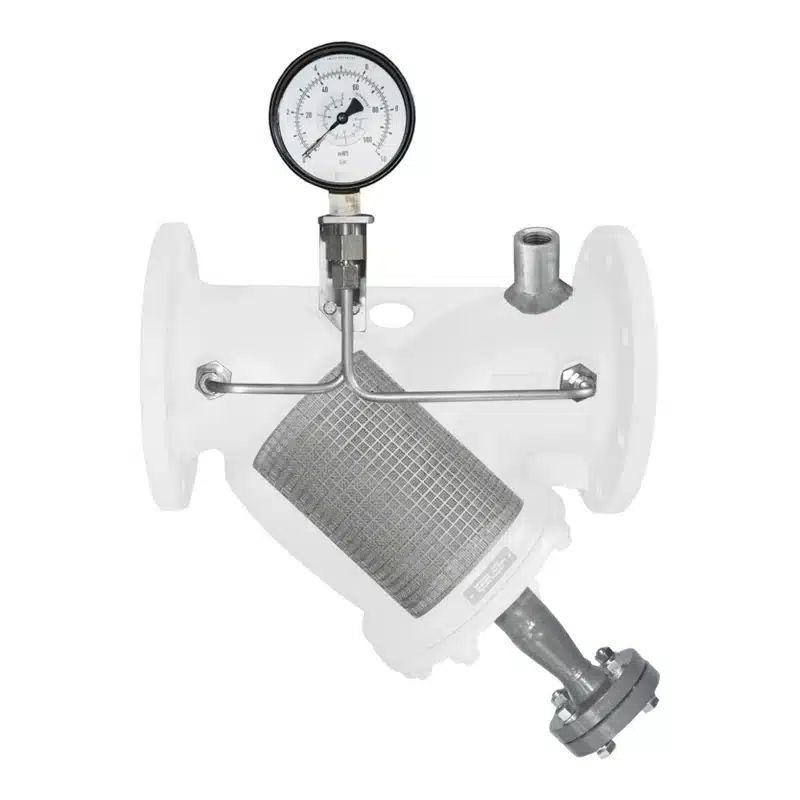

Was das Standardgehäuse nicht mitbringt, bauen wir an: Differenzdruckmanometer, Betriebsdruckanzeige, Entleerungs- und Entlüftungsmuffen oder -flansche, kundenspezifische Anschlüsse und andere Dichtungen. Dazu kommt ein geschweißter Heizmantel, wenn das Medium warm bleiben muss.
Das gilt ausdrücklich auch für Geräte, die nicht von uns stammen. Wer einen vorhandenen Schmutzfänger umrüsten oder ein Ersatzsieb braucht, muss ihn nicht ersetzen.
Modifikation und Ersatz
Der häufigste Fall ist das Ersatzsieb. Es verschleißt, reißt oder ist für die Aufgabe zu grob geworden – das Gehäuse dagegen hält Jahrzehnte. Wir fertigen Siebeinsätze nach Muster oder Maß, ab etwa 60 mm Durchmesser, auch für Fabrikate, die es so nicht mehr gibt.
Für ein Ersatzsieb genügen die Maße des Altteils: Außendurchmesser, Höhe, Ausführung des Randes und die gewünschte Maschenweite. Ein Foto hilft, die Bauform zu erkennen.

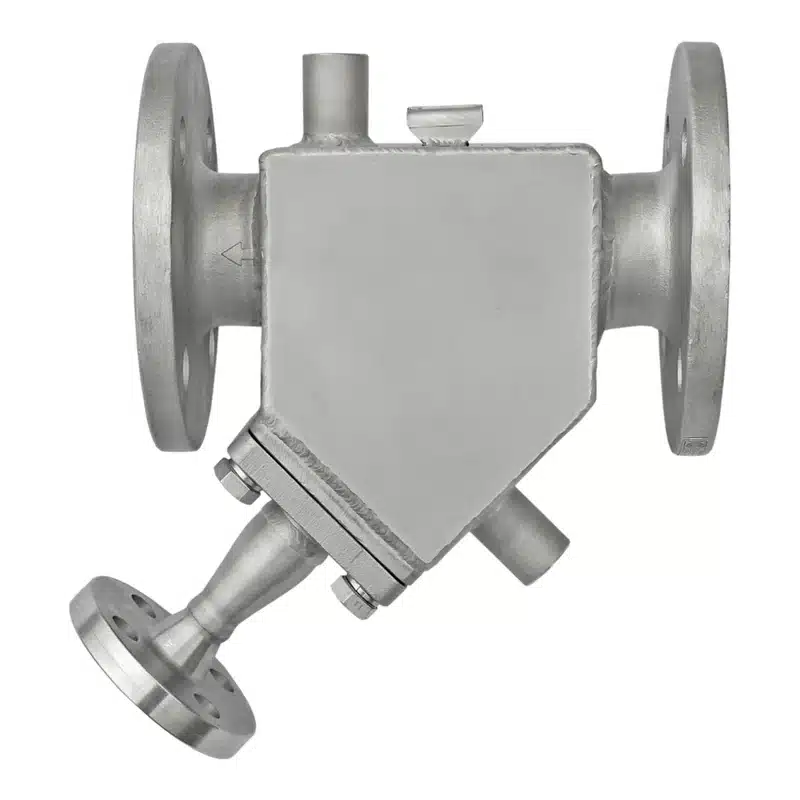

Beheizte Ausführung
Medien, die beim Abkühlen zäh werden oder erstarren, brauchen Wärme auch im Filter. Sonst setzt sich ausgerechnet dort zu, wo der Querschnitt am engsten ist. Der Heizmantel wird um das Gehäuse gelegt und mit Dampf, Heißwasser oder Thermalöl betrieben.
Beim Y-Schmutzfänger ist das fast immer eine Sonderarbeit: Das Gussgehäuse kommt ohne Mantel, wir konstruieren ihn dazu. Das gilt für eigene wie für fremdgelieferte Gehäuse.
Auslegungsparameter
Spanne über alle Ausführungen. Die genauen Maße richten sich nach Werkstoff und Fabrikat – wir nennen sie Ihnen zur gewählten Ausführung.
Höhere Druckstufen, abweichende Baulängen und Sondermaschenweiten fertigen wir auf Anfrage. Zeugnisse und Zulassungen stellen wir passend zum Regelwerk zusammen.
Anwendungen

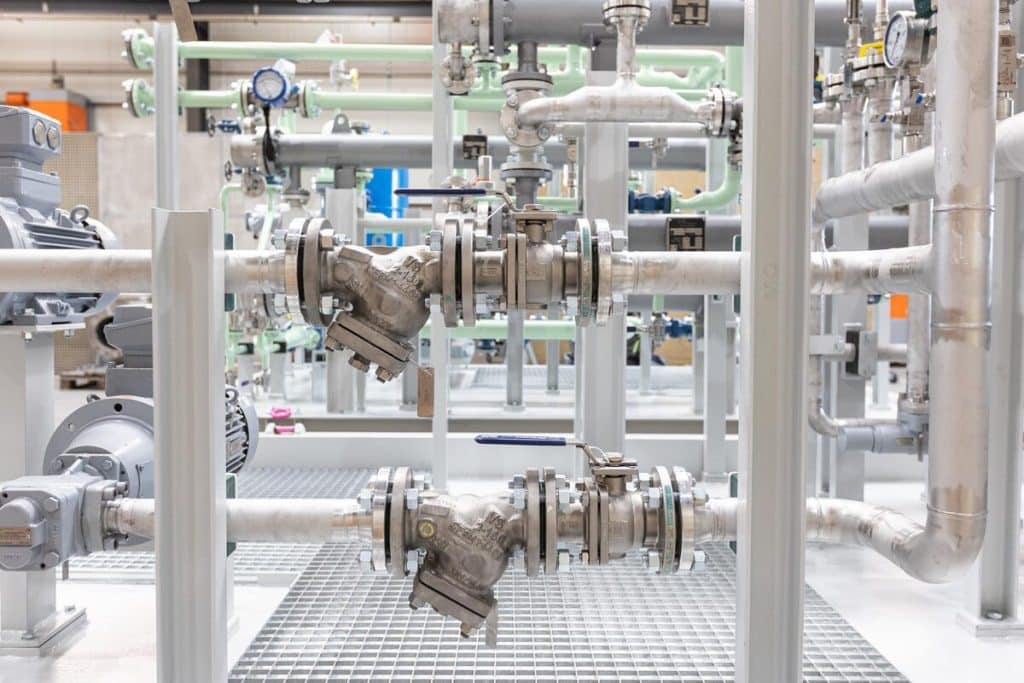

Vor allem dort, wo ein einzelnes Bauteil geschützt werden muss und wenig Schmutz anfällt: vor Pumpen, Ventilen, Zählern und Wärmeübertragern. Er ist der Standardschutz in der Leitung – klein, wirtschaftlich und nahezu überall einbaubar.
Wo mehr Schmutz anfällt oder länger zwischen zwei Reinigungen liegen soll, ist ein Korbfilter die bessere Wahl – er bietet ein Vielfaches an Filterfläche.
Warum bei uns
Der Vorteil liegt nicht im Gehäuse – das gibt es an vielen Stellen. Er liegt darin, dass Auswahl, Anbau, Ersatzsieb und Heizmantel aus einer Hand kommen. Wer den Filter bei uns kauft, bekommt später auch das passende Sieb, ohne die Bauform neu bestimmen zu müssen.
Wir schweißen die eigenen Baureihen selbst. Deshalb können wir beurteilen, wann der Y-Schmutzfänger die richtige Wahl ist und wann ein Korbfilter wirtschaftlicher arbeitet. Diese Auskunft bekommen Sie vor der Bestellung.
Anfrage
Nennen Sie uns Nennweite, Druckstufe und Medium. Danach wählen wir Gehäusewerkstoff und Siebeinsatz aus. Soll ein vorhandener Schmutzfänger angepasst werden, wählen Sie das unter „Vorhaben“ und laden Sie gern ein Foto hoch. Weitere Größen ergänzen Sie mit „+ weitere Position“.
Direkt
+49 (0) 34 956 / 399 60
Montag bis Freitag, 7 bis 16 Uhr
Per E-Mail erreichen Sie uns unter info@industriefabrik.com.
Zum Ausdrucken
Sie arbeiten lieber auf Papier? Füllen Sie das Formular aus und senden Sie es per E-Mail an uns zurück.
Ja. Y-Schmutzfänger, Schrägsitzfilter, Y-Filter und Y strainer bezeichnen dieselbe Bauart. Achten Sie nur darauf, den Zusatz mitzunennen: „Schrägsitz“ allein meint meistens ein Ventil, nicht einen Filter.
Beim Y-Schmutzfänger liefern wir überwiegend Gehäuse aus einem erprobten Programm anerkannter Hersteller – das ist für diese Bauart der wirtschaftlichere Weg. Was wir selbst machen, ist die Anpassung: Anbauteile, Ersatzsiebe, Heizmantel, Dichtungen. Unsere eigenen geschweißten Baureihen sind der Siebkorbfilter, der Einfachfilter und der Doppelfilter.
Ja, das ist einer unserer häufigsten Aufträge. Wir fertigen Siebeinsätze nach Muster oder Maß ab etwa 60 mm Durchmesser – auch für Geräte, die es so nicht mehr gibt. Nötig sind Außendurchmesser, Höhe, die Ausführung des Randes und die Maschenweite; ein Foto hilft zusätzlich.
Wenn viel Schmutz anfällt. Die Filterfläche ist im Verhältnis zur Nennweite klein, deshalb setzt er sich schneller zu als ein Korbfilter. Wo häufig gereinigt werden müsste oder der Stillstand stört, ist der Siebkorbfilter oder gleich der Doppelfilter die richtige Wahl.
Horizontal und vertikal sind beide möglich. Wichtig ist die Lage des Siebasts: Er sollte nach unten zeigen, damit sich der Schmutz dort sammelt und beim Öffnen herausfällt. Zeigt er nach oben, bleibt beim Öffnen Medium im Sieb stehen.
Ja, mit einem Heizmantel für Dampf, Heißwasser oder Thermalöl. Weil Gussgehäuse ohne Mantel kommen, ist das eine Sonderarbeit – wir konstruieren ihn dazu, auch an vorhandenen Gehäusen.
Alle Grundformen im Vergleich: Industriefilter →
Siebe für Y-Schmutzfänger fertigen wir nach – ab 60 mm Außendurchmesser, Dichtung passend dazu. Eingedrückte oder zugesetzte Siebe ersetzen wir auch für Fremdfabrikate. Zum Ersatzteil →
Nennen Sie uns Nennweite, Medium, Druckstufe und Temperatur – und ob ein vorhandenes Gerät ergänzt oder ein neues geliefert werden soll. Sie bekommen einen Vorschlag mit Werkstoff, Anschluss und Maschenweite. Geht es nur um ein Ersatzsieb, genügen die Maße des Altteils.
