Gehäuse und Handhabung
Statt einzelner Bauteile, die auf der Baustelle zusammenfinden müssen, liefern wir die Filterstufe als fertige Einheit: Filter, Armaturen und Rohrverbindungen auf einem eigenen Rahmen montiert. Sie stellen die Einheit auf und schließen zwei Flansche an.
für verschiedene Industriefilter
Vorfilter und Feinsieb
Stahl oder Edelstahl
fahrbare Ausführung
Eine Filterstufe besteht selten nur aus dem Filter. Dazu gehören Absperrarmaturen vor und hinter dem Gehäuse, Entlüftung und Entleerung, oft eine Differenzdruckanzeige und bei stark belasteten Medien ein Vorfilter. Werden diese Teile einzeln geliefert, entstehen auf der Baustelle ein Dutzend Schnittstellen – jede mit eigener Dichtung, eigenem Maß und eigener Verantwortung.
Auf einem Rahmen vormontiert entfällt das. Die Verrohrung entsteht in der Werkstatt, die Maße stehen in einer Zeichnung, und die Einheit lässt sich als Ganzes anheben und ausrichten. Auf der Anlage bleiben zwei Anschlüsse übrig. Wo die Filterstufe nicht dauerhaft an einer Stelle bleibt, wird der Rahmen fahrbar ausgeführt und wandert dorthin, wo gerade gefiltert wird.
Was auf den Rahmen kommt, richtet sich nach der Aufgabe der Filterstufe.

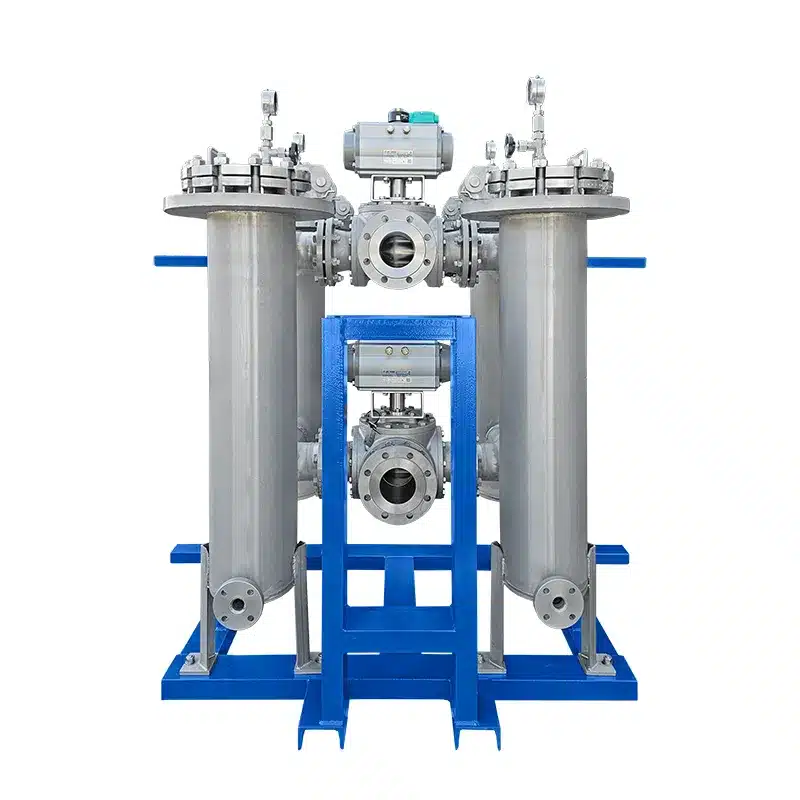

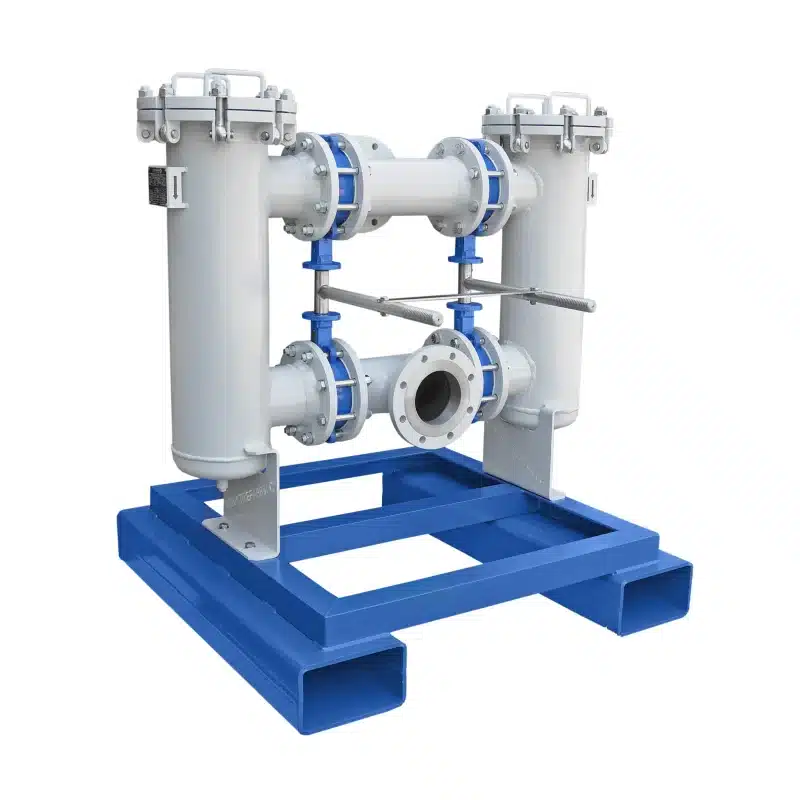

Das Gehäuse steht auf einem geschweißten Rahmen statt auf einzelnen Füßen. Der Rahmen nimmt das Betriebsgewicht auf, trägt die Anschlussverrohrung und bekommt Hebeösen oder Staplertaschen, damit die Einheit als Ganzes bewegt werden kann. Auf dem Bild ein Doppelfilter als Umschaltfilter in Edelstahl, rahmenmontiert, mit automatisiertem Kugelhahn, pneumatischem Antrieb und Stellungsanzeiger.

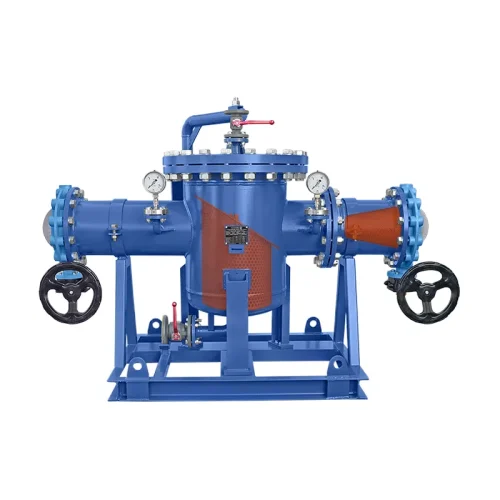

Grobe Bestandteile werden in einer ersten Stufe abgefangen, bevor das Medium auf das Feinsieb trifft. Als Vorfilter dient ein Hutsieb Typ H. Das Feinsieb setzt sich dadurch langsamer zu, die Standzeit steigt und der Siebwechsel wird seltener – der eigentliche Grund, warum eine Station zweistufig gebaut wird.

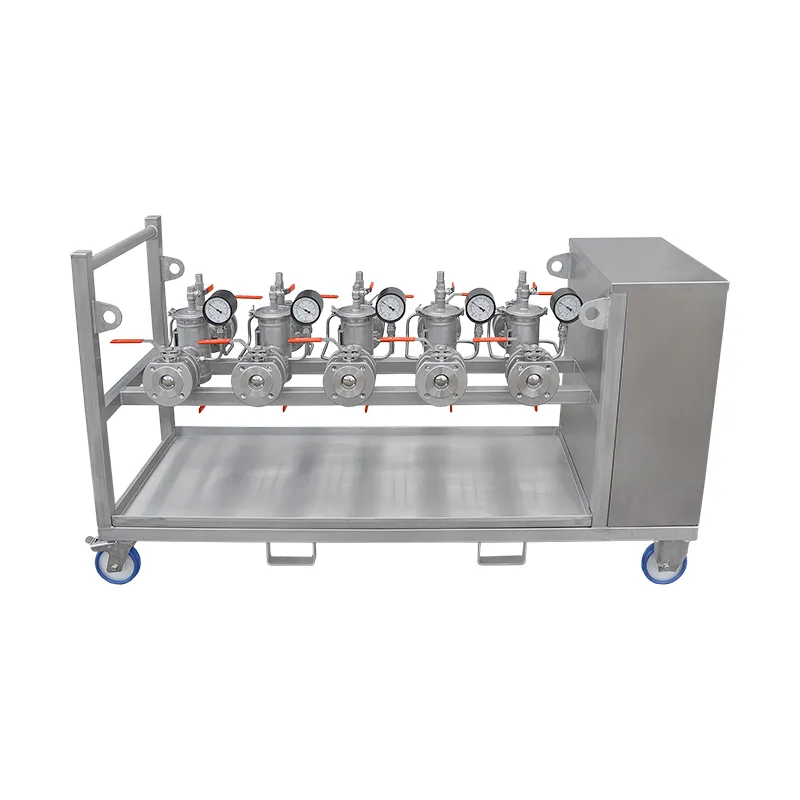

Ein Rahmen auf Rollen macht aus der Filterstufe ein bewegliches Gerät, mit Schubbügel, Auffangwanne und Staplertaschen. Sinnvoll ist das überall dort, wo an wechselnden Stellen gefiltert wird: als Versuchsfilter im Technikum, als Mietfilter für eine begrenzte Zeit oder für Medien wie Öl und Bitumen, die nur zeitweise anfallen.
Jede Station wird konstruiert. Die folgenden Angaben zeigen den Rahmen, in dem wir konstruieren.
| Bauteil oder Merkmal | Ausführung | Hinweis |
|---|---|---|
Beispiel Siebkorbfilter | ||
| Siebkorbfilter Typ SKF | Z.B. DN250 PN16 | auf Montagerahmen mit Hebeösen |
| Vorfilter | Hutsieb Typ H | gegen grobe Bestandteile |
| Feinsieb | zweite Stufe | Maschenweite nach Medium |
| Absperrklappen | vor und hinter dem Filter | regeln den Medienstrom |
| Kugelhahn Entlüftung | am höchsten Punkt | beim Befüllen |
| Kugelhahn Entleerung | am Boden | vor dem Öffnen |
| Differenzdruckanzeige | über dem Sieb | zeigt den Verschmutzungsgrad |
Rahmen | ||
| Werkstoff | Stahl oder Edelstahl | wie das Gehäuse oder abweichend |
| Edelstahl | 1.4301 | aus dem eigenen Rahmenbau |
| Rahmenmaße | 2.200 × 1.200 bis 3.240 × 2.300 mm | in Kombination mit Skid-Fertigungen |
| Oberfläche | gebeizt und passiviert | bei Edelstahl |
| Beschichtung | bis C5-M, 320 µm | bei Stahl, für Außenaufstellung |
| Hebeösen | am Rahmen | zum Anschlagen der ganzen Einheit |
| Rollen | fahrbare Ausführung | bei wechselndem Einsatzort |
Verfügbar bei | ||
| Siebkorbfilter Typ SKF | möglich | z.B. als Siebkorbfilter DN250 oder mobile Ausführung |
| Einfachfilter Typ EF | möglich | auch als Doppelstation mit Umschaltung |
| Doppelfilter Typ DF | möglich | Umschaltung gehört zur Bauart |
Eine Filterstation wird als Ganzes gebaut und als Ganzes geliefert. Deshalb begrenzen Transportweg und Aufstellort die Konstruktion oft stärker als die Filteraufgabe. Türbreite, Deckenhöhe, tragfähiger Untergrund und der Zugang für Kran oder Stapler gehören zur Auslegung dazu.
Nennen Sie uns diese Maße früh. Sie bestimmen, ob die Station in einem Stück kommt, in zwei Teilen geliefert und vor Ort zusammengesetzt wird oder ob eine fahrbare Ausführung sinnvoller ist.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – mit Rahmenmaßen, Lage der Armaturen, Anschlusspunkten und Aufstellmaßen. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Aufstellungspläne, R&I-Schemata, Stücklisten oder das Datenblatt der bestehenden Anlage sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Die Grenze setzt in aller Regel nicht die Fertigung, sondern der Transport und der Weg zum Aufstellort. Rahmen von gut zwei bis über drei Metern Kantenlänge sind machbar. Nennen Sie uns Zufahrt, Türmaße und Deckenhöhe, dann legen wir fest, ob die Einheit in einem Stück kommt oder geteilt wird.
Weil grobe Bestandteile ein Feinsieb schnell zusetzen. Ein vorgeschaltetes Hutsieb fängt sie ab und lässt sich in Sekunden ziehen. Das Feinsieb dahinter arbeitet länger, bevor der Differenzdruck steigt – der Siebwechsel wird seltener und einfacher.
Ja, das ist üblich. Wir bauen beigestellte Armaturen in die Station ein und verrohren sie mit. Nennen Sie uns Typ, Baulänge und Anschluss, damit die Geometrie in der Zeichnung stimmt.
Ja. Verrohrung und Filter werden vor der Auslieferung geprüft; bei druckführenden Baugruppen mit Druckprobe und Protokoll. Umfang und Prüfdruck legen wir mit Ihnen fest, ebenso die geforderten Zeugnisse.
Standfüße tragen das Gehäuse. Ein Rahmen trägt die ganze Filterstufe mit Armaturen und Verrohrung und macht sie zu einer Einheit, die man an einem Stück bewegt. Geht es Ihnen nur um die Abstützung, ist die Seite zu Standfüßen und Montagepunkten die richtige.
Ja. Ein Rahmen auf Rollen ist möglich – etwa als Versuchs- oder Mietfilter, mit Schubbügel, Auffangwanne und Staplertaschen. Bei fahrbaren Einheiten achten wir zusätzlich auf Kippsicherheit im gefüllten Zustand.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns Medium, Volumenstrom, die gewünschten Armaturen und die Maße am Aufstellort – daraus entsteht der Entwurf für Ihre Station.
