Temperaturführung
Ein Filter hat mehr Oberfläche als die Rohrleitung, in die er eingebaut ist – und verliert entsprechend mehr Wärme. Eine Filterisolierung hält sie im Gerät. Am Filter muss sie abnehmbar sein, denn der Deckel wird zum Siebwechsel regelmäßig geöffnet.
maßgefertigt, abnehmbar
Medium bis 700 °C
20 · 30 · 40 · 60 mm
A1 nach EN 13501-1
Eine Rohrleitung wird einmal isoliert und bleibt es. Ein Filter nicht: Sein Deckel geht regelmäßig auf, das Sieb kommt heraus, wird gereinigt und wieder eingesetzt. Eine fest angebrachte Dämmung müsste dafür jedes Mal aufgeschnitten werden – nach dem zweiten Mal ist sie nass, gedrückt und wirkungslos.
Deshalb kommen am Filter maßgefertigte Kissen zum Einsatz, die mit Klett- oder Schnallenverschluss geschlossen werden. Sie lassen sich in Minuten abnehmen, liegen während der Wartung daneben und werden anschließend wieder angelegt. An der anschließenden Rohrleitung dagegen sind starre Schalen aus Mineralwolle die robustere Wahl. Beide Systeme lassen sich an einer Baugruppe kombinieren.
Zwei Systeme, die sich ergänzen – dazu Formteile für die schwierigen Stellen.

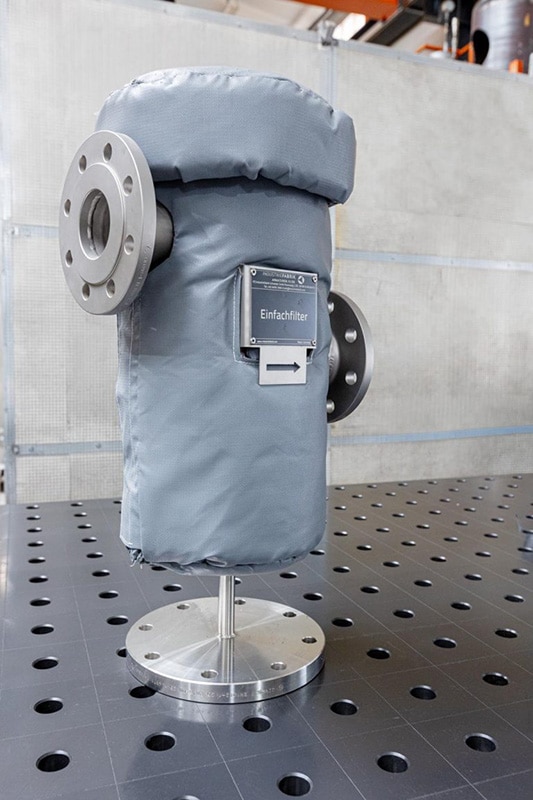

Maßgefertigte Dämmkissen aus Thermo-E-Glasnadelmatten mit Klett- oder Schnallenverschluss – für Industriefilter ebenso wie für Kugelhähne, Stellventile und Pumpen. Der Deckel bekommt ein eigenes Kissen, das getrennt abgenommen wird. So lässt sich das Sieb wechseln, während die Dämmung am übrigen Gehäuse liegen bleibt. Die Kissen sind flexibel, schalldämmend und wiederverwendbar.

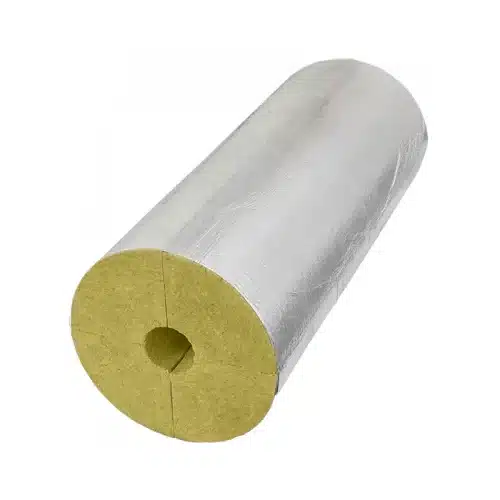

Starre Schalen aus Mineralwolle mit Aluminium-Ummantelung, DN10 bis DN200, in 20, 40 oder 60 mm Dämmstärke. Für Medien bis 700 °C, mechanisch belastbar, mit sehr geringer Wasseraufnahme und Brandschutzsystem nach EN 13381-3. Dort richtig, wo nichts geöffnet werden muss.

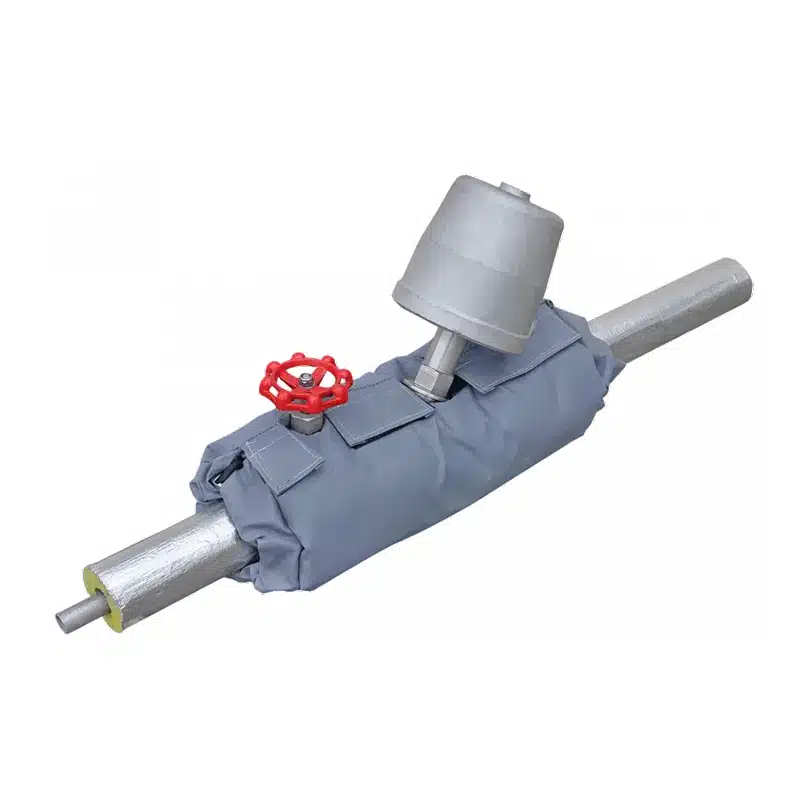

Ideale Lösung auch für SKID und Prozessanlagen, für komplexe Industriearmaturen. An einer Filterstufe treffen bewegliche und feste Teile aufeinander. Bewährt ist die Kombination beider Systeme an einer Baugruppe: Kissen an allem, was zu öffnen ist, Schalen an der durchgehenden Leitung. Die Übergänge werden so gestaltet, dass keine offene Fuge bleibt.
Filterisolierung
Jede Filterbauart wird anders geöffnet. Danach richtet sich die Filterisolierung. Die Teile für die Wartung bekommen ein eigenes Kissen. Sie nehmen nur dieses ab, das übrige Gehäuse bleibt gedämmt und warm.
Eine Isolierung am Filter lohnt sich überall dort, wo das Medium seine Temperatur halten soll. Typische Fälle sind Dampf und Kondensat, Öle und Thermalöl sowie Heizwasser. Zugleich schützt die Isolierung vor Verbrennungen an heißen Oberflächen und senkt den Wärmeverlust der Anlage.
Die Kissengeometrie entsteht nach Aufmaß am jeweiligen Gerät. Die folgenden Werkstoffdaten gelten für die beiden Systeme.
| Merkmal | Wert | Hinweis |
|---|---|---|
| Isolierkissen IFS-PLAST25 | ||
| Füllung | E-Glasnadelmatte | 120 – 140 kg/m³, bis 550 °C |
| Innenmantel | PU oder PTFE | PU bis 500 °C · PTFE bis 280 °C |
| Außenmantel | PTFE grau | ca. 560 g/m², bis 280 °C |
| Materialdicke | 20 und 30 mm | weitere Dicken auf Anfrage |
| Verschluss | Klett oder Schnalle | mit Befestigungsgurten |
| Eigenschaften | flexibel · wiederverwendbar | zusätzlich schalldämmend |
| Beispiele | Y-Schmutzfänger DN40 · DN80 | auch Ventile DN15 – DN150 |
| Rohrisolierung IFS-MW20 | ||
| Material | Mineralwolle mit Alu-Ummantelung | Dichte 190 kg/m³ |
| Nennweiten | DN10 – DN200 | Rohrschalen für Standardgrößen |
| Dämmstärke | 20 / 40 / 60 mm | weitere auf Anfrage |
| Medium | bis 700 °C | Aluminium-Seite bis 100 °C |
| Wärmeleitfähigkeit | 0,044 W/mK bei 50 °C | 0,167 W/mK bei 700 °C, EN 12667 |
| Brandverhalten | A1 · laminiert A2-s1,d0 | nach EN 13501-1 |
| Brandschutz | EN 13381-3:2015 | Systemzertifikat |
| Schmelztemperatur | ≥ 1000 °C | nach DIN 4102 |
| Wasseraufnahme | < 1 kg/m² | kurzfristig, nach EN 1609 |
| Ergänzungen | ||
| Winkelisolierungen | für Bögen | folgen der Geometrie |
| Isolierboxen | für Armaturen und Flansche | viele Bauformen |
| Kundenspezifische Dichte | der Mineralwolle | auf Anfrage |
| Kombination | Kissen und Schalen | an einer Baugruppe möglich |
Weitere Informationen zu unseren Isolierungen finden Sie auf unserer Webseite www.isolierfabrik.com. Dort zeigen wir auch Tests der Isolierungen. Wie ein Siebkorbfilter mit IFS-PLAST25 isoliert wird, beschreibt ein eigener Beitrag zur Isolierung von Siebkorbfiltern.
Rohrschalen gibt es für jede Standardnennweite von der Rolle. Ein Filter hat keine Standardform: Deckelhöhe, Flanschabstand, Standfüße, Entleerungsstutzen und angebaute Armaturen ergeben an jedem Gerät eine andere Hüllfläche. Deshalb entsteht die Kissengeometrie nach Aufmaß – aus der Fertigungszeichnung Ihres Filters, oder bei vorhandenen Geräten nach Maßen vor Ort. Nennen Sie uns dabei auch, was frei bleiben soll: Typenschild, Manometer, Entlüftung und alles, was regelmäßig bedient wird.
Ja. Vor Produktionsbeginn erhalten Sie den Konstruktionsentwurf zur Freigabe – darin ist auch festgehalten, welche Flächen isoliert werden und was frei bleibt. Erst wenn Sie die Zeichnung bestätigt haben, geht der Auftrag in die Fertigung.
Gern. Zeichnungen, Aufmaße des vorhandenen Geräts oder Vorgaben zur Dämmstärke sind die beste Grundlage. Unsere Konstrukteure übernehmen Ihre Vorgaben und passen sie an, wo es die Fertigung oder das Regelwerk erfordert – Abweichungen stimmen wir vorher mit Ihnen ab.
Ja, genau dafür sind die Kissen gemacht. Klett- oder Schnallenverschluss öffnen, Kissen abnehmen, Filter öffnen – nach der Wartung wird es wieder angelegt. Die Kissen sind ausdrücklich wiederverwendbar und überstehen viele Wartungszyklen.
Bei den Kissen ist die Füllung aus E-Glasnadelmatte bis 550 °C belastbar, die Mäntel je nach Ausführung bis 500 °C (PU) beziehungsweise 280 °C (PTFE) – maßgeblich ist die niedrigste Schicht an der heißen Seite. Die Mineralwollschalen sind für Medien bis 700 °C ausgelegt. Nennen Sie uns Ihre Betriebstemperatur, dann wählen wir den passenden Aufbau.
Üblich sind 20 und 30 mm bei den Kissen und 20, 40 oder 60 mm bei den Rohrschalen; weitere Stärken sind möglich. Welche richtig ist, ergibt sich aus Temperaturdifferenz, Aufstellort und dem Ziel – Energie sparen, Prozesstemperatur halten oder Berührungsschutz.
Das klären wir im Einzelfall. Kissen lassen sich problemlos separat versenden und vor Ort anlegen; bei einem neu gefertigten Filter ist die Montage im Werk oft sinnvoller, weil das Aufmaß dann direkt am Gerät genommen wird. Sagen Sie uns, was Ihnen lieber ist.
Ja. Dafür brauchen wir Maße des Geräts – am besten die Fertigungszeichnung, sonst ein Aufmaß mit Fotos. Auch Filter, die nicht von uns stammen, lassen sich so mit maßgefertigten Kissen versehen.
Für die gibt es Isolierboxen und Winkelisolierungen. Gerade Flansche sind heikel: Bleiben sie frei, entsteht dort eine kalte Stelle, an der ein empfindliches Medium als Erstes ausfällt. Was bedient oder abgelesen werden muss, halten wir dagegen bewusst frei.
Das sind zwei verschiedene Aufgaben. Die Isolierung verlangsamt den Wärmeverlust, sie kann keine Wärme zuführen. Wenn das Medium bei längerem Stillstand trotzdem auskühlt oder erstarrt, brauchen Sie zusätzlich einen Heizmantel. In vielen Fällen ist beides zusammen die richtige Lösung.
Die Mineralwollschalen sind nicht brennbar: Brandverhalten A1 unlaminiert beziehungsweise A2-s1,d0 mit Aluminiumkaschierung nach EN 13501-1, Schmelztemperatur über 1000 °C nach DIN 4102, dazu ein Systemzertifikat nach EN 13381-3:2015. Wenn Ihr Projekt einen Nachweis verlangt, nennen Sie uns die geforderte Klasse.
Alle Themen im Überblick: Ausstattung und Optionen
Nennen Sie uns Betriebstemperatur, Filtertyp und Nennweite – und was frei bleiben soll. Daraus entsteht der Zuschnitt für Ihre Kissen.
